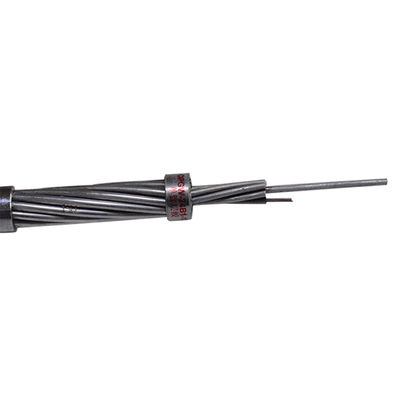

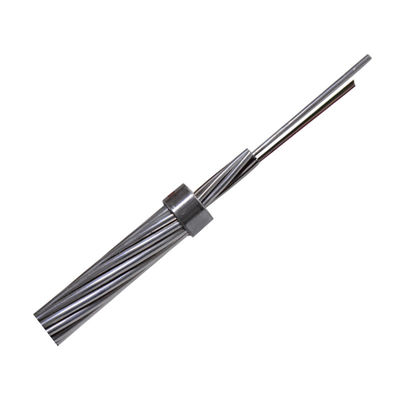

Cabo de fibra ótica fraco do tubo 48Cores OPGW de ROHS

Quantidade de ordem mínima : 1km Detalhes da embalagem : Carretel da madeira compensada/personalizado
Tempo de entrega : 5-8 dias do trabalho Termos de pagamento : L/C, T/T, Western Union
Habilidade da fonte : 4500km pelo mês
Lugar de origem: GuangZhou, China Marca: JQ/OEM
Certificação: ISO9001 ROHS CE-EMC FCC SDOC Número do modelo: OPGW

Informação detalhada

Tipo da fibra: único modo/multi modo Nome do produto: Cabo de fibra ótica exterior
estrutura: Tubo fraco Fibra: 48core
Temperatura de funcionamento: -40 ~ +60 C Cor da fibra: Azul, alaranjado, Brown, Aqua, cinzento
Modelo: OPGW Projeto: A central AL-cobriu o tubo de aço inoxidável OPGW
Membro de força: Fio de aço Material: Disponível em cima do pedido do cliente
Realçar:

cabo de fibra ótica de 48Cores OPGW

,

ROHS Cabo de fibra ótica de OPGW

,

SDOC ROHS cabo de fibra ótica de 48 núcleos

Descrição de produto

48 cabos de fibra ótica óticos do fio à terra da fibra dos núcleos OPGW



O fio à terra aéreo composto de fibra ótica (OPGW) é um fio em cima à terra que contém a fibra ótica. Tem funções múltiplas tais como o fio à terra e uma comunicação ótica aéreos. É usado principalmente para linhas de comunicação de 110KV, de 220KV, de 500KV, de 750KV e de sistema de transmissão de alta tensão aéreo novo. Pode igualmente ser usado para substituir as linhas à terra existentes do sistema de transmissão de alta tensão aéreo velho, adiciona a linha de comunicação ótica, transmite a corrente do curto período de tempo e para fornecer a anti proteção de relâmpago. Outras estruturas podem ser personalizadas a pedido.



Seção transversal de OPGW



Cabo de fibra ótica fraco do tubo 48Cores OPGW de ROHS 0

Cabo de fibra ótica fraco do tubo 48Cores OPGW de ROHS 1

Cabo de fibra ótica fraco do tubo 48Cores OPGW de ROHS 2





Características óticas



As características óticas, geométricas, mecânicas e do ambiente da fibra ótica de ITU-T G.652 serão acordo com a tabela abaixo:



Características Valores especificados Unidades
Características óticas
Diâmetro de campo de modo em 1310nm 9.2±0.4 µm
em 1550nm ± 10,4 0,5 milímetro
Coeficiente de atenuação em 1310nm ≤0.35 dB/km
em 1550nm ≤0.22 dB/km
Não uniformidade da atenuação ≤0.05 DB
Comprimento de onda zero da dispersão (λ0) 1300 ~1324 nanômetro
Inclinação zero máxima da dispersão (S0max) ≤0.092 picosegundo (nm2·quilômetro)
Coeficiente da dispersão do modo da polarização (PMD) ≤0.2

Cabo de fibra ótica fraco do tubo 48Cores OPGW de ROHS 3

Comprimento de onda de interrupção (λcc) ≤1260 nanômetro
Coeficiente da dispersão 1288~1340nm ≤3.5 picosegundo (nanômetro·quilômetro)
1550nm ≤18 picosegundo (nanômetro·quilômetro)
Índice de grupo eficaz de refração (Neff) em 1310nm 1,466 -
em 1550nm 1,467 -
Característica geométrica
Diâmetro do revestimento 125.0±1.0 µm
Não-forma circular do revestimento ≤1.0 %
Diâmetro de revestimento 245.0±10.0 µm
erro da concentricidade do Revestimento-revestimento ≤12.0 µm
Não-forma circular de revestimento ≤6.0 %
erro da concentricidade do Núcleo-revestimento ≤0.8 µm
Característica mecânica
Ondulação ≥4 m
Esforço de prova ≥0.69 GPa
Força de revestimento da tira Valor médio 1.0-5.0 N
Valor máximo 1.3-8.9 N
Perda de dobra macro Ф60mm, 100 círculos, em 1550nm ≤0.05 DB
Ф32mm, círculos 1, em 1550nm ≤0.05 DB





Fibra e identificação de cor fraca do tubo

A fibra individual e os tubos fracos devem acordo com o TIA/EIA-598-A padrão e o código de cor como abaixo.



Cores da fibra

Tubo de aço 1 (No.1-24fibers)



Cores da fibra

NÃO. 1 2 3 4 5 6 7 8 9 10 11 12
Cor Azul Laranja Verde Brown Cinza Branco Vermelho Natureza Amarelo Violeta Rosa Aqua



Um projétil luminoso preto (passo de 100mm)

NÃO. 13 14 15 16 17 18 19 20 21 22 23 24
Cor Azul Laranja Verde Brown Cinza Branco Vermelho Natureza Amarelo Violeta Rosa Aqua



Tubo de aço 2 (No.25-36fibers)

NÃO. 25 26 27 28 29 30 31 32 33 34 35 36
Cor Azul Laranja Verde Brown Cinza Branco Vermelho Natureza Amarelo Violeta Rosa Aqua





Características



• Os tubos de aço inoxidável enchidos com o gel hidrofóbica fornecem a proteção e o apoio das fibras óticas

• Bom desempenho elástico

• Carga adicional de pequeno diâmetro, de pouco peso, baixa à torre

• Comprimento adicional da fibra apropriada da unidade ótica easliy a fazer

• Temperatura do transporte/armazenamento: -40℃ a +65℃





Specation de OPGW

Artigos Dados técnicos
Encalhado Núcleo, camada 2 da camada 1
Encalhando o sentido A camada exterior é assistente
Diâmetro do cabo (substantivo) 14.0mm
Peso do cabo (aproximadamente) 688.3kg/km
Seção transversal de apoio COMO o fio 104.7mm2
Resistência à tração avaliado (RTS) 111.6kN
Módulo de elasticidade (E-módulo) 149.5N /mm2
Coeficiente térmico do alongamento 13.4×10-6/K
Esforço de trabalho máximo (40%RTS) 44.64kN
Esforço diário (EDS) (16~25%RTS) 17.86~27.9kN
Resistência da C.C. em 20℃ 0.667ohm/km
Corrente do curto período de tempo (1s, 20℃~200℃) 8.77kA
Capacidade atual do curto período de tempo (I2t) 77.0kA ² s
Raio de curvatura mínimo A instalação 30 vezes do diâmetro do cabo
Operação 15 vezes do diâmetro do cabo
Variação da temperatura A instalação -20℃~+60℃
Armazenamento & transporte -40℃~+70℃
Operação -40℃~+70℃




  Atenuação Largura de banda Dispersão do modo da polarização



@850nm



@1300nm



@1310nm



@1550nm



@850nm



@1300nm

Fibra individual Valor da relação do projeto (M=20, Q=0.01%)
G652D ≤0.35dB/km ≤0.21dB/km ≤0.20ps/quilômetro ≤0.1ps/quilômetro
G655 ≤0.22dB/km ≤0.20ps/quilômetro ≤0.1ps/quilômetro
50/125μm ≤3.0dB/km ≤1.0dB/km ≥600MHz.km ≥1200MHz.km
62.5/125μm ≤3.5dB/km ≤1.0dB/km ≥200MHz.km ≥600MHz.km





Embalagem & envio



• Cilindro de cabo padrão

• Comprimento de carretel padrão: 2/3km/reel, o outro comprimento está igualmente disponível

O OPGW será firmemente e fere-se uniformemente em um carretel forte do madeira-ferro que se conforme a ANSI/AA 53-1981 ou igual. O carretel será retardado com os sarrafos robustos do madeira-ferro para impedir o OPGW de dano no transporte ordinário, manipulação, armazenamento e amarrando operações.

Cabo de fibra ótica fraco do tubo 48Cores OPGW de ROHS 4

De acordo com o comprimento do cabo, nós escolhemos o tipo diferente carretel (D, d, b, w1, w2) para o cabo de carregamento.





Ambientalmente

Cumpra completamente com o ISO14001, o RoHS e o sistema OHSAS18001



Recomendações da instalação

Procedimento de instalação:

Recomenda-se que IEEE STD 524-1992 e nossa empresa recomendaram procedimentos estejam usados para a instalação de OPGW.



Cabo de fibra ótica fraco do tubo 48Cores OPGW de ROHS 5



FAQ

1.Are você empresa ou fabricante tradning?
Nós somos o fabricante com uma experiência de 10 anos, nós somos especializados na pesquisa, no desenvolvimento e na produção
para o cabo de fibra ótica, ect do cabo do cabo pendente e do trajeto. Nossa fábrica está na cidade de Guangzhou, bem-vinda para visitar-nos!

2.About a qualidade?
Nós entrega testamos antes cada fibras quando produção terminada.
Após a confirmação do preço, você pode exigir para que as amostras grátis verifiquem nossa qualidade.

3.Can você para aceitar a ordem pequena?
Sim, a ordem pequena está disponível. Nós apoiamos o projeto novo de nossos clientes, como nós sabemos que o negócio é sempre da ordem pequena.

4.What é seu prazo de entrega?
Geralmente sobre dias de trabalho 3-7days, depende principalmente da quantidade da ordem.
Mas os pls sejam assegurados que nós arranjaremos seus bens o mais cedo possível após seu pagamento.

5.Can você para aceitar o serviço do OEM?
Sim, nós damos boas-vindas ao serviço do OEM. Nós podemos imprimir seu logotipo no produto. Toda a ideia de você está disponível.
