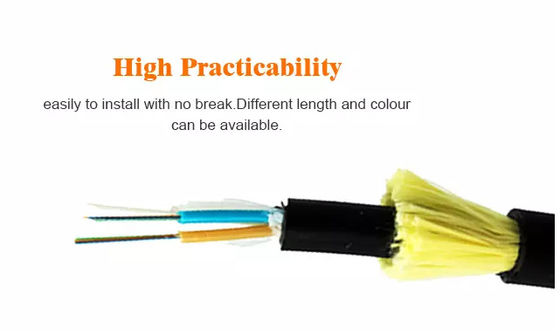

O revestimento 48 do PE retira o núcleo do autossuficiente cabo de fibra ótica de ADSS

Quantidade de ordem mínima : 1km Detalhes da embalagem : Cilindro de madeira
Tempo de entrega : 5-8 dias do trabalho Termos de pagamento : L/C, T/T, Western Union
Lugar de origem: Guangzhou Marca: JQ/OEM
Certificação: ISO9001 ROHS CE FCC Número do modelo: ADSS-48B1

Informação detalhada

Tipo da fibra: único modo ou multi modo Cor: Preto, personalizado
Comprimento: 2km ou comprimento personalizado Material do revestimento: PE
nome: Cabo de fibra ótica de ADSS Membro de força: FRP
Aplicação: Aéreo Temperatura de funcionamento: -40 ~ +60 C
Tipo: ADSS, SZ encalhou o tipo
Realçar:

Cabo de fibra ótica do PE ADSS

,

Cabo de fibra ótica do OEM ADSS

Descrição de produto

48 autossuficiente ADSS-DJ cabo de fibra ótica do núcleo



O cabo de ADSS é frouxamente tubo encalhado. As fibras, 250μm, são posicionadas em um tubo fraco feito de plásticos altos do módulo. Os tubos arefilled com um composto de enchimento do à prova de água. Os tubos (e os enchimentos) são encalhados em torno de um FRP (plástico reforçado fibra) como um membro de força central não metálico em um núcleo compacto e circular do cabo. Depois que o núcleo do cabo é enchido com o composto de enchimento. é coberto com a bainha interna fina do PE (polietileno). Após a camada encalhada de aramid os fios são aplicados sobre a bainha interna como o membro de força, o cabo é terminado com PE ou (anti-seguindo) na bainha exterior.

O revestimento 48 do PE retira o núcleo do autossuficiente cabo de fibra ótica de ADSS 0



Características
* a única fibra reforçou o plástico como o membro de força central, composto fraco do enchimento do tubo

* pode ser instalado sem cortar o poder
* peso leve e pequeno diâmetro que reduzem a carga causada pelo gelo e pelo vento e a carga em torres e em backprops
* comprimentos de grande período 100m/200m/300m/400m
* bom desempenho da resistência à tração e da temperatura
* a esperança de vida do projeto é 30 anos, composto especial do enchimento do tubo para assegurar uma proteção crítica da fibra.
* pacote: cilindro de madeira da exportação 2~4km/





Características óticas

Artigos Unidade Especificação
G652D
Diâmetro de campo de modo 1310nm um 9,2±0.4
1550nm um 10,4±0.5
Diâmetro do revestimento um 124,8±0.7
Não-forma circular do revestimento %  ≤0.7
Erro da concentricidade do Núcleo-revestimento um  ≤0.5
Diâmetro de revestimento um 245±5
Não-forma circular de revestimento %  ≤6.0
Erro da concentricidade do Revestimento-revestimento um  ≤12
Comprimento de onda de interrupção do cabo nanômetro acc≤1260
Atenuação (máximo) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22



O revestimento 48 do PE retira o núcleo do autossuficiente cabo de fibra ótica de ADSS 1



Dados técnicos



Período: 100m



Tipo de cabo



revestimento dobro ADSS de 48 núcleos



estrutural

parâmetro



Componentes centrais da força: FRP



Diâmetro: 2.1mm



Tubo fraco (geleia enchida)



Diâmetro exterior: 1.8mm



PE da bainha interna



Espessura: 0.9mm



PE exterior da bainha



Espessura: 1.8mm



Técnico

parâmetro



diâmetro exterior do cabo



12.5mm



área de seção transversal do cabo



95,03 mm2



Modelo da fibra



G.652D



Peso do cabo



135kg/km



Resistência à tração avaliado (RTS)



kn 10



Minmum permitiu a tensão (a ESTEIRA)



4kn



EDS



3.2kn



E-módulo



12,1 kn/mm2



Coeficiente da expansão térmica



1,9 10-6/°C



Resistência de Cruss



Prazo: 1100 n/100mm



a curto prazo: 2200 n/100mm



Raio de curvatura da permissão



Prazo (ao correr) 220 milímetros



(Ao colocar) 360 milímetros a curto prazo





Estrutura e especificações técnicas ADSS-DJ (período de 50-500m)



Ref.Outer

Diâmetro

(milímetro)



Ref.Weight

kg/km)



Rec.DailyMax.

Funcionamento

Tensão (kN)



Máximo

Permissível

Funcionamento

Tensão

[kN)



Ruptura

Força

(kN)



Força

Membro

CSA.

(kN/mm2)



Modulusof

Elasticidade

CSA

kNmm2) [



Calor

Expansão

Coeficiente

(X10-6/K)



SuitableSpan

Medidor

ABICP



PE



EM







12,5



125



136



1,5



4



10



4,6



7,6



1,8



160



100



140



100



13,0



132



142



2,25



6



15



7,6



8,3



1,5



230



150



200



150



13,3



137



148



3,0



8



20



10,35



9,45



1,3



300



200



290



200



13,6



145



156



3,6



10



24



13,8



10,8



1,2



370



250



350



250



13,8



147



159



4,5



12



30



14,3



11,8



1,0



420



280



400



280



14,5



164



177



5,4



15



36



18,4



13,6



0,9



480



320



460



320



14,9



171



185



6,75



18



45



22,0



16,4



0,6



570



380



550



380



15,1



179



193



7,95



22



53



26,4



18,0



0,3



670



460



650



460



15,5



190



204



9,0



26



|60



32,2



19,1



0,1



750



530



750



510



Mostra do produto

O revestimento 48 do PE retira o núcleo do autossuficiente cabo de fibra ótica de ADSS 2



Aplicação

Apropriado para o método de colocação aéreo

Temperatura do armazenamento/de funcionamento: -40℃~+70℃





Detalhe do pacote



O cilindro de madeira da exportação, comprimento de envio normal do cabo será 1~4km.
O outro comprimento está igualmente disponível se pedido pelo comprador.
Mark: Geralmente nós unimos somente o relatório de teste no empacotamento, mas seu pedido está disponível demasiado.
Por exemplo:

Nome de A.Company
Peso de B.Gross/Net
Tipo de C.Fiber
Comprimento de D.Cable

O revestimento 48 do PE retira o núcleo do autossuficiente cabo de fibra ótica de ADSS 3
