Cabo de fibra ótica exterior do PE ADSS 288 da bainha

Quantidade de ordem mínima : 1km Detalhes da embalagem : Cilindro de madeira
Tempo de entrega : 3-5 dias, depende da quantidade da ordem Termos de pagamento : L/C, T/T, Western Union, Alipay
Habilidade da fonte : 4500 pelo mês
Marca: Jiqian Certificação: ISO 9001
Número do modelo: Bainha ADSS-dobro

Informação detalhada

Lugar de origem: GuangZhou, China Tipo do cabo: Jiqian
número de condutor: ≥ 10 Cettification: ISO 9001
Fabricante: sim Aplicação: Aéreo
Bainha exterior: PE Número de fibra: 2-288
Temperatura do armazenamento e do uso: -40℃ a +70℃.
Realçar:

Cabo de fibra ótica de ADSS 288

,

Cabo de fibra ótica do PE ADSS

Descrição de produto

Cabo De Fibra Optica Monomodo De 24 12 48 96 Spam 100m de Hilos ADSS

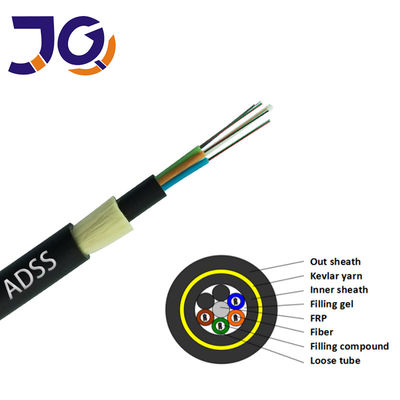

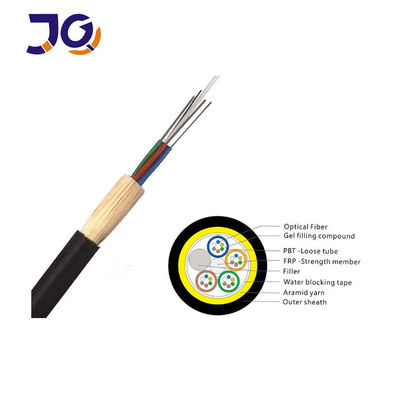

O cabo ótico de ADSS adota tubo fraco uma estrutura encalhada. A fibra ótica de 250µm é revestida em um tubo fraco feito do material alto do módulo,

e o tubo fraco é enchido com o composto impermeável. O tubo fraco (e a corda de enchimento) são torcidos em torno do núcleo central não metálico do reforço (FRP) para formar um núcleo compacto do cabo, e das diferenças no núcleo do cabo são enchidos com água que obstrui a graxa. O núcleo do cabo é expulsado em uma bainha interna do polietileno (PE), a seguir encalhou para reforçar a fibra do aramid, e finalmente terminou pelo polietileno (o PE)



Cabo de fibra ótica exterior do PE ADSS 288 da bainha 0





O projeto do cabo ótico de ADSS considera inteiramente a situação real das linhas elétricas e é apropriado para níveis diferentes de linhas de transmissão de energia de alta tensão. Para as linhas elétricas 10kV e 35kV, a bainha do polietileno (PE) pode ser usada; para as linhas elétricas 110kV e 220kV, o ponto de suspensão do cabo deve ser determinado calculando a distribuição da intensidade de campo elétrico e (EM) a bainha exterior de seguimento elétrica deve ser usada. Ao mesmo tempo, a quantidade de fibra do aramid e o processo de encalhamento perfeito são projetados com cuidado cumprir as exigências da aplicação de períodos diferentes.



Características



• Pode ser instalado sem eliminar o poder

• Diâmetro de pouco peso e pequeno do cabo, reduzindo o impacto do gelo, o vento e a carga na torre e no apoio

• O grande período, o período máximo é mais de 1000 medidores

• Tem propriedades elásticas e características excelentes da temperatura

• Esperança de vida 30 anos



Estrutura e especificações técnicas ADSS-SJ (50-150M)

Referência. Exterior
Diâmetro
(milímetro)
Referência. Peso
(kg/km)

Rec. Máximo diário.
Tensão de trabalho

(kN)

Max Allowable
Tensão de trabalho
(kN)

Ruptura

Força

(kN)

Força

Membro

CSA

(mm2)

Módulo de
Elasticidade
CSA

(kN/mm2)

Calor

Expansão

Coeficiente

(x10- 6/K)

Período apropriado
Medidor
Revestimento do PE No revestimento B C D
11 110 120 1,0 2,5 8 3,0 6,6 2,1 120 80 100 80
11,5 115 125 1,5 4 10 4,5 7,3 1,8 180 120 150 120
12 120 130 2,5 6 15 7,5 8,3 1,5 250 150 290 150



Estrutura e especificações técnicas ADSS-DJ (50-750M)

Referência. Exterior
Diâmetro
(milímetro)
Referência. Peso
(kg/km)

Rec. Máximo diário.
Tensão de trabalho

(kN)

Max Allowable
Tensão de trabalho
(kN)

Ruptura

Força

(kN)

Força

Membro

CSA

(mm2)

Módulo de
Elasticidade
CSA

(kN/mm2)

Calor

Expansão

Coeficiente

(x10- 6/K)

Período apropriado
Medidor
Revestimento do PE No revestimento B C D
12,5 125 136 1,5 4 10 4,6 7,6 1,8 160 100 140 100
13,0 132 142 2,25 6 15 7,6 8,3 1,5 230 150 200 150
13,3 137 148 3,0 8 20 10,35 9,45 1,3 300 200 290 200
13,6 145 156 3,6 10 24 13,8 10,8 1,2 370 250 350 250
13,8 147 159 4,5 12 30 14,3 11,8 1,0 420 280 400 280
14,5 164 177 5,4 15 36 18,4 13,6 0,9 480 320 460 320
14,9 171 185 6,75 18 45 22,0 16,4 0,6 570 380 550 380
15,1 179 193 7,95 22 53 26,4 18,0 0,3 670 460 650 460
15,5 190 204 9,0 26 60 32,2 19,1 0,1 750 530 750 510



Característica ótica



Tipo da fibra

Atenuação

(+20℃)

Largura de banda

Abertura numérica

Comprimento de onda de interrupção do cabo ótico

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

G.652 --- --- ≤0.36dB/km ≤0.22dB/km --- --- --- ≤1260nm
G.655 --- --- ≤0.40dB/km ≤0.23dB/km --- --- --- ≤1450nm
50/125µm ≤3.3dB/km ≤1.2dB/km --- --- ≥500MHz·quilômetro ≥500MHz·quilômetro NA 0.200±0.015 ---
62.5/125µm ≤3.5dB/km ≤1.2dB/km --- --- ≥200MHz·quilômetro ≥500MHz·quilômetro NA 0.275±0.015 ---



Aplicação: Autossuficientes despesas gerais



Embalagem:

Cabo de fibra ótica exterior do PE ADSS 288 da bainha 1

Certificação:

Cabo de fibra ótica exterior do PE ADSS 288 da bainha 2
