Cabo de fibra ótica do período OFC ADSS do núcleo 500m do à prova de água 48
Pessoa de Contato : Philip
Número de telefone : +8613422342788
Whatsapp : +8613422342788
Quantidade de ordem mínima : | 1km | Detalhes da embalagem : | Cilindro de madeira |
---|---|---|---|
Tempo de entrega : | 5-8 dias do trabalho | Termos de pagamento : | L/C, T/T, Western Union |
Habilidade da fonte : | 4500km pelo mês |
Lugar de origem: | Guangzhou | Marca: | JQ/OEM |
---|---|---|---|
Certificação: | ISO9001 ROHS CE-EMC FCC SDOC | Número do modelo: | ADSS-24B1 |
Informação detalhada |
|||
Tipo da fibra: | YOFC ou Fiberhome como o pedido | Contagem da fibra: | núcleo 4 -144 |
---|---|---|---|
Cor: | Preto, personalizado | comprimento: | 2km ou comprimento personalizado |
Material do revestimento: | PE ou EM | Nome: | Cabo de fibra ótica de ADSS |
Membro de força: | Membro de força central de FRP | Temperatura de funcionamento: | -40 ~ +60 C |
Período: | 50/100/200/300/400m | A instalação: | autossuficiente antena |
Realçar: | cabo de fibra ótica de 100m ADSS,Cabo de fibra ótica de SDOC ADSS |
Descrição de produto
Cabo de fibra ótica do núcleo AT/PE ADSS do cabo 24 de uma comunicação

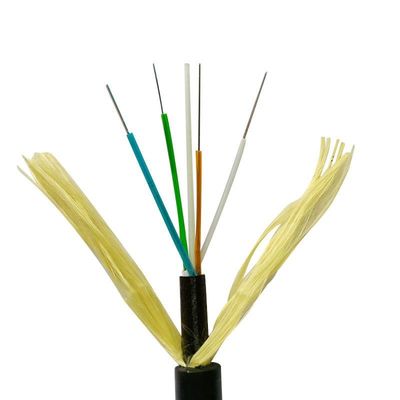

Todo o autossuficiente 24 cabos de fibra ótica dielétrico do núcleo ADSS com período de 100m
Descrição do produto

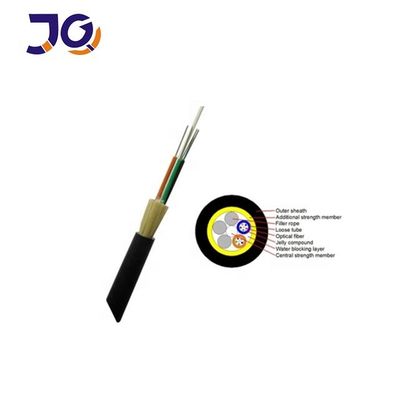

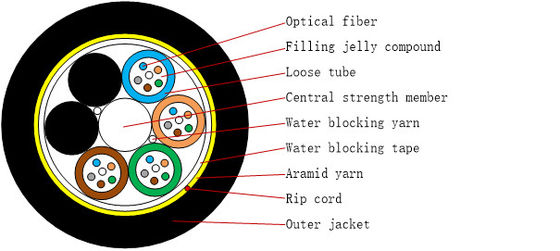

O cabo de ADSS é frouxamente tubo encalhado. As fibras, 250μm, são posicionadas em um tubo fraco feito de plásticos altos do módulo. Os tubos arefilled com um composto de enchimento do à prova de água. Os tubos (e os enchimentos) são encalhados em torno de um FRP (plástico reforçado fibra) como um membro de força central não metálico em um núcleo compacto e circular do cabo. Depois que o núcleo do cabo é enchido com o composto de enchimento. é coberto com a bainha interna fina do PE (polietileno). Após a camada encalhada de aramid os fios são aplicados sobre a bainha interna como o membro de força, o cabo é terminado com PE ou (anti-seguindo) na bainha exterior.
Características
Esmague a resistência e a flexibilidade, as seguintes medidas é tomada assegurar o cabo à prova d'água
enchimento do núcleo do cabo de 100%, composto fraco do enchimento do tubo
Bom desempenho mecânico e da temperatura
Tubo fraco de grande resistência que é hidrólise resistente
Composto especial do enchimento do tubo para assegurar uma proteção crítica da fibra
A única fibra reforçou o plástico como o membro de força central
Aplicação
Apropriado para o método de colocação aéreo
Temperatura do armazenamento/de funcionamento: -40℃~+70℃
Características óticas
Artigos | Unidade | Especificação | |
G652D | |||
Diâmetro de campo de modo | 1310nm | um | 9,2±0.4 |
1550nm | um | 10,4±0.5 | |
Diâmetro do revestimento | um | 124,8±0.7 | |
Não-forma circular do revestimento | % | ≤0.7 | |
Erro da concentricidade do Núcleo-revestimento | um | ≤0.5 | |
Diâmetro de revestimento | um | 245±5 | |
Não-forma circular de revestimento | % | ≤6.0 | |
Erro da concentricidade do Revestimento-revestimento | um | ≤12 | |
Comprimento de onda de interrupção do cabo | nanômetro | acc≤1260 | |
Atenuação (máximo) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Dados técnicos
Período: 100m |
sob 110kv |
24core |
estrutural parâmetro |
Componentes centrais da força: FRP |
Diâmetro: 1.5mm |
Tubo fraco (geleia enchida) |
Diâmetro exterior: 1.8mm |
|
PE da bainha interna |
Espessura: 0.9mm |
|
PE exterior da bainha |
Espessura: 1.8mm |
|
Técnico parâmetro |
diâmetro exterior do cabo |
10.0mm |
área de seção transversal do cabo |
95,03 mm2 |
|
Modelo da fibra |
G.652D |
|
Peso do cabo |
85kg/km |
|
Resistência à tração avaliado (RTS) |
kn 10 |
|
Minmum permitiu a tensão (a ESTEIRA) |
4kn |
|
EDS |
3.2kn |
|
Módulo Young |
7,8 kn/mm2 |
|
Coeficiente da expansão térmica |
1.810-6/°C |
|
Resistência de Cruss |
Prazo: 1100 n/100mm |
|
a curto prazo: 2200 n/100mm |
||
Raio de curvatura da permissão |
Prazo (ao correr) 220 milímetros |
|
(Ao colocar) 360 milímetros a curto prazo |
4-144 cabo de fibra ótica do núcleo ADSS
Fibra contagem |
Estrutura |
Fibras pelo tubo |
Tubo fraco diâmetro (milímetro) |
Diâmetro do CSM diâmetro de /pad (milímetros) |
Espessura nominal do revestimento exterior (milímetros) |
Diâmetro do cabo (milímetro) |
Cabo Peso (kg/km) |
4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 83 |
36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 84 |
48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 93 |
72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 95 |
96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1,7 | 12.5±0.5 | 122 |
144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1,7 | 15.5±0.5 | 185 |
Detalhe do pacote
Tipo de cabo | Cilindro | ||||
Altura (milímetros) | Largura (milímetros) | Diâmetro interno (milímetros) |
Comprimento (quilômetro) |
Tipo do cilindro | |
ADSS-4 | 900 | 760 | 500 | 2 | Cilindro de madeira da madeira compensada |
ADSS-6 | 900 | 760 | 500 | 2 | Cilindro de madeira da madeira compensada |
ADSS-8 | 900 | 760 | 500 | 2 | Cilindro de madeira da madeira compensada |
ADSS-12 | 900 | 760 | 500 | 2 | Cilindro de madeira da madeira compensada |
ADSS-24 | 900 | 760 | 500 | 2 | Cilindro de madeira da madeira compensada |
ADSS-36 | 900 | 760 | 500 | 2 | Cilindro de madeira da madeira compensada |
ADSS-48 | 950 | 760 | 500 | 2 | Cilindro de madeira da madeira compensada |
ADSS-72 | 950 | 760 | 500 | 2 | Cilindro de madeira da madeira compensada |
ADSS-96 | 1000 | 760 | 500 | 2 | Cilindro de madeira da madeira compensada |
ADSS-144 | 1200 | 760 | 500 | 2 | Cilindro de madeira da madeira compensada |
