O cabo de fibra ótica exterior de 36 núcleos encalhou a fita de aço GYTA blindado do tubo fraco
Pessoa de Contato : Philip
Número de telefone : +8613422342788
Whatsapp : +8613422342788
| Quantidade de ordem mínima : | 1km | Detalhes da embalagem : | Cilindro de madeira |
|---|---|---|---|
| Tempo de entrega : | 5-8 dias do trabalho | Termos de pagamento : | L/C, T/T, Western Union |
| Habilidade da fonte : | 30km pelo dia |
| Lugar de origem: | Guangzhou, China | Marca: | JQ/OEM |
|---|---|---|---|
| Certificação: | ISO9001 ROHS CE-EMC FCC SDOC |
|
Informação detalhada |
|||
| Número do modelo: | GYFTY | Contagem da fibra: | 12-144 núcleos |
|---|---|---|---|
| Tipo da fibra: | Único modo G652D | Revestimento: | PE |
| Cor: | Preto | Nome do produto: | Cabo de fibra ótica exterior |
| Comprimento: | 2km ou comprimento personalizado | Estrutura: | Tubo fraco |
| A instalação: | Aéreo/canal | Número de condutores: | ≥ 10 |
| Realçar: | Cabo gyfty do canal exterior,Cabo de fibra ótica gyfty de 144 núcleos,cabo de fibra ótica aéreo gyfty |
||
Descrição de produto

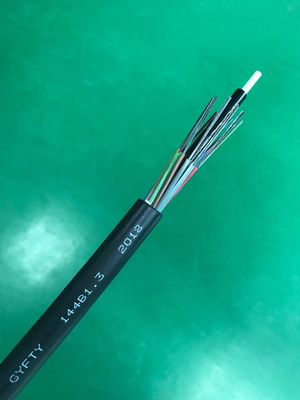

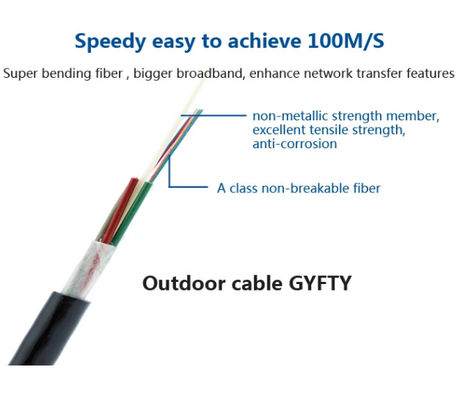

Canal exterior do núcleo GYFTY do OEM 12/24/48/96/144 da fábrica de Jiqian/cabo de fibra ótica aéreo
| Artigo | Unidade | Especificação | |
| Tipo da fibra | G.652D | ||
| Diâmetro de campo de modo | 1310nm | milímetro | 9.2±0.4 |
| 1550nm | milímetro | 10.4±0.8 | |
| Diâmetro do revestimento | milímetro | 125.0±1 | |
| Não-forma circular do revestimento | % | £1.0 | |
| Núcleo/erro concentricidade do revestimento | milímetro | £0.5 | |
| Diâmetro de revestimento | milímetro | 245±5 | |
| Não-forma circular de revestimento | % | £6.0 | |
| Erro da concentricidade do revestimento/revestimento | milímetro | £12.0 | |
| Comprimento de onda de interrupção do cabo | nanômetro | £1260 | |
| Coeficiente de atenuação | 1310nm | dB/km | £0.36 |
| 1550nm | dB/km | £0.22 | |
| Nível de esforço da prova | kpsi | ≥100 | |

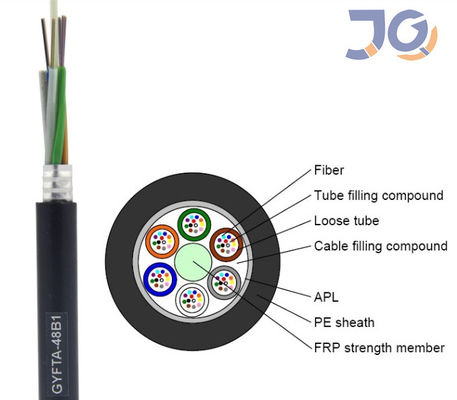

Dimensões de construções do cabo
| Contagem da fibra | Estrutura | Fibras pelo tubo |
Diâmetro fraco do tubo (milímetro) |
Diâmetro do CSM/diâmetro da almofada (milímetro) |
Espessura nominal do revestimento exterior (milímetro) |
Diâmetro do cabo Altura (milímetro) |
Peso do cabo (kg/km) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1,6 | 8.8±0.2 | 62 |
| 6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1,6 | 8.8±0.2 | 62 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1,6 | 8.8±0.2 | 62 |
| 12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1,6 | 9.0±0.2 | 65 |
| 24 | 1+5 | 6 | 1.9±0.3 | 1.4/1.4 | 1,6 | 9.2±0.2 | 68 |
| 36 | 1+6 | 12 | 2.2±0.1 | 1.6/1.6 | 1,6 | 9.2±0.2 | 68 |
| 48 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1,6 | 9.2±0.2 | 68 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10,6 | 80 |
| 96 | 1+8 | 12 | 2.2±0.1 | 2.2/3.5 | 1,6 | 12,0 | 103 |
| 144 | 1+12 | 12 | 2.2±0.1 | 2.2/6.4 | 1,8 | 15,0 | 180 |
Características mecânicas e ambientais
| Artigo | Unidade | Especificações |
| Tensão (prazo) | N | 600 |
| Tensão (a curto prazo) | N | 1500 |
| Esmagamento (prazo) | N/10cm | 1000 |
| Esmague (a curto prazo) | N/10cm | 3000 |
| Raio de curvatura mínimo (dinâmica) | milímetro | 20D |
| Raio de Min.Bend (estática) | milímetro | 10D |
| Temperatura da instalação | ℃ | -40~+60 |
| Temperatura de funcionamento | ℃ | -40~+70 |
| Temperatura de armazenamento | ℃ | -40~+70 |
| Repetindo a dobra | Carga: 250N; número de ciclos: 30 nenhuma atenuação óbvia da adição, nenhuma ruptura da fibra e nenhum dano do cabo. | |
| Torsão | Carga: 250N; número de ciclos: 10; ângulo de torção: ±90° nenhuma atenuação óbvia da adição, nenhuma ruptura da fibra e nenhum dano do cabo. | |
| Impacto | Energia do impacto: 450g×1m; raio da cabeça de martelo: 12.5mm; número de impacto: 5 nenhuma atenuação óbvia da adição, nenhuma ruptura da fibra e nenhum dano do cabo. | |
Boa vinda para visitar nossa fábrica e para enviar-nos a qualquer hora o inquérito!
