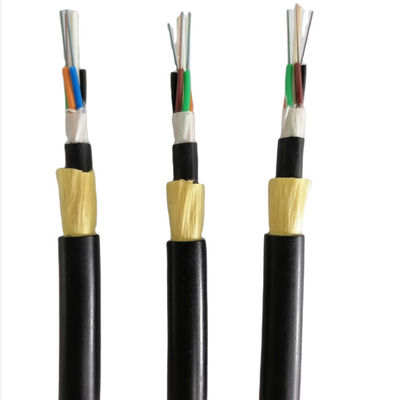

Cabo de fibra ótica dobro aéreo do revestimento ADSS com no revestimento

Quantidade de ordem mínima : 1km Detalhes da embalagem : cilindro de madeira
Tempo de entrega : 5-8 dias do trabalho Termos de pagamento : L/C, T/T, Western Union
Habilidade da fonte : 4500KM pelo mês
Lugar de origem: Guangzhou Marca: JQ/OEM
Certificação: ISO9001 ROHS CE-EMC FCC SDOC Número do modelo: ADSS

Informação detalhada

tipo da fibra: YOFC ou Fiberhome como o pedido Contagem da fibra: núcleo 4 -144
Cor: Preto Comprimento: 2km ou comprimento personalizado
Material do revestimento: PE ou EM Nome: Cabo de fibra ótica de ADSS
Membro de força: Membro de força central de FRP Temperatura de funcionamento: -40 ~ +60 C
Período: 100/200/300/400m A instalação: Aéreo
membro de força: FRP
Realçar:

Cabo de fibra ótica dobro do revestimento ADSS

,

Cabo de fibra ótica aéreo de ADSS

,

Em cima todo o cabo ótico dielétrico

Descrição de produto

Todo o cabo de fibra ótica dobro aéreo dielétrico do fio do revestimento ADSS Kelver



Descrição

O cabo de ADSS é frouxamente tubo encalhado. As fibras, 250μm, são posicionadas em um tubo fraco feito de plásticos altos do módulo. Os tubos arefilled com um composto de enchimento do à prova de água. Os tubos (e os enchimentos) são encalhados em torno de um FRP (plástico reforçado fibra) como um membro de força central não metálico em um núcleo compacto e circular do cabo. Depois que o núcleo do cabo é enchido com o composto de enchimento. é coberto com a bainha interna fina do PE (polietileno). Após a camada encalhada de aramid os fios são aplicados sobre a bainha interna como o membro de força, o cabo é terminado com PE ou (anti-seguindo) na bainha exterior.

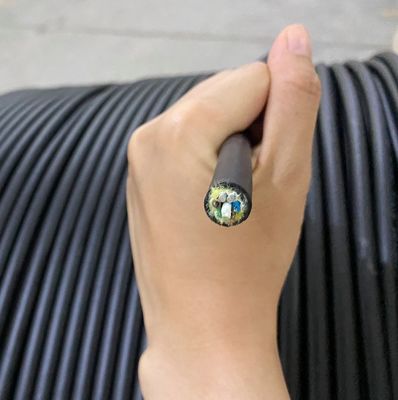

Cabo de fibra ótica dobro aéreo do revestimento ADSS com no revestimento 0



Características

Esmague a resistência e a flexibilidade, as seguintes medidas é tomada assegurar o cabo à prova d'água

enchimento do núcleo do cabo de 100%, composto fraco do enchimento do tubo

Bom desempenho mecânico e da temperatura
Tubo fraco de grande resistência que é hidrólise resistente
Composto especial do enchimento do tubo para assegurar uma proteção crítica da fibra
A única fibra reforçou o plástico como o membro de força central





Aplicação

Apropriado para o método de colocação aéreo

Temperatura do armazenamento/de funcionamento: -40℃~+70℃




Características óticas

Artigos Unidade Especificação
G652D
Diâmetro de campo de modo 1310nm um 9,2±0.4
1550nm um 10,4±0.5
Diâmetro do revestimento um 124,8±0.7
Não-forma circular do revestimento %  ≤0.7
Erro da concentricidade do Núcleo-revestimento um  ≤0.5
Diâmetro de revestimento um 245±5
Não-forma circular de revestimento %  ≤6.0
Erro da concentricidade do Revestimento-revestimento um  ≤12
Comprimento de onda de interrupção do cabo nanômetro acc≤1260
Atenuação (máximo) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22







Dados técnicos



Período: 100m



sob 110kv



24core



estrutural

parâmetro



Componentes centrais da força: FRP



Diâmetro: 1.5mm



Tubo fraco (geleia enchida)



Diâmetro exterior: 1.8mm



PE da bainha interna



Espessura: 0.9mm



PE exterior da bainha



Espessura: 1.8mm



Técnico

parâmetro



diâmetro exterior do cabo

10.0mm



área de seção transversal do cabo



95,03 mm2



Modelo da fibra



G.652D



Peso do cabo



85kg/km



Resistência à tração avaliado (RTS)



kn 10



Minmum permitiu a tensão (a ESTEIRA)



4kn



EDS



3.2kn



Módulo Young



7,8 kn/mm2



Coeficiente da expansão térmica



1.810-6/°C



Resistência de Cruss



Prazo: 1100 n/100mm



a curto prazo: 2200 n/100mm



Raio de curvatura da permissão



Prazo (ao correr) 220 milímetros



(Ao colocar) 360 milímetros a curto prazo



4-144 cabo de fibra ótica do núcleo ADSS



Fibra

contagem

Estrutura

Fibras

pelo tubo

Tubo fraco

diâmetro

(milímetro)

Diâmetro do CSM

diâmetro de /pad (milímetros)

Espessura nominal

do revestimento exterior (milímetros)

Diâmetro do cabo

(milímetro)

Cabo

Peso

(kg/km)

4 1+6 4 2.0±0.1 2.3/2.3 1,7 10.5±0.5 81
6 1+6 6 2.0±0.1 2.3/2.3 1,7 10.5±0.5 81
8 1+6 4 2.0±0.1 2.3/2.3 1,7 10.5±0.5 82
12 1+6 6 2.0±0.1 2.3/2.3 1,7 10.5±0.5 82
24 1+6 6 2.0±0.1 2.3/2.3 1,7 10.5±0.5 83
36 1+6 6 2.0±0.1 2.3/2.3 1,7 10.5±0.5 84
48 1+6 12 2.2±0.1 2.6/2.6 1,7 11.1±0.5 93
72 1+6 12 2.2±0.1 2.6/2.6 1,7 11.1±0.5 95
96 1+8 12 2.2±0.1 3.0/3.9 1,7 12.5±0.5 122
144 1+12 12 2.2±0.1 3.5/6.4 1,7 15.5±0.5 185





Detalhe do pacote

O cilindro de madeira da exportação, comprimento de envio normal do cabo será 2km ou 3km.
O outro comprimento está igualmente disponível se pedido pelo comprador.

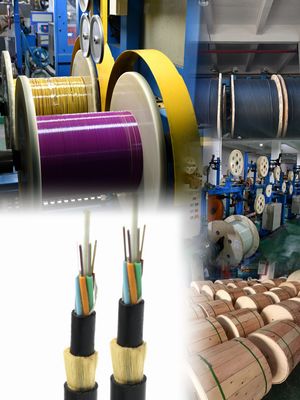

Cabo de fibra ótica dobro aéreo do revestimento ADSS com no revestimento 1





FAQ

1.Are você empresa ou fabricante tradning?
Nós somos o fabricante com uma experiência de 10 anos, nós somos especializados na pesquisa, no desenvolvimento e na produção
para o cabo de fibra ótica, ect do cabo do cabo pendente e do trajeto. Nossa fábrica está na cidade de Guangzhou, bem-vinda para visitar-nos!

2.About a qualidade?
Nós entrega testamos antes cada fibras quando produção terminada.
Após a confirmação do preço, você pode exigir para que as amostras grátis verifiquem nossa qualidade.

3.Can você para aceitar a ordem pequena?
Sim, a ordem pequena está disponível. Nós apoiamos o projeto novo de nossos clientes, como nós sabemos que o negócio é sempre da ordem pequena.

4.What é seu prazo de entrega?
Geralmente sobre dias de trabalho 3-7days, depende principalmente da quantidade da ordem.
Mas os pls sejam assegurados que nós arranjaremos seus bens o mais cedo possível após seu pagamento.

5.Can você para aceitar o serviço do OEM?
Sim, nós damos boas-vindas ao serviço do OEM. Nós podemos imprimir seu logotipo no produto. Toda a ideia de você está disponível.
