Autossuficiente figura 8 cabo 12 24 núcleos 116KM GYFTC8Y53 da fábrica de Jiqian

January 22, 2021

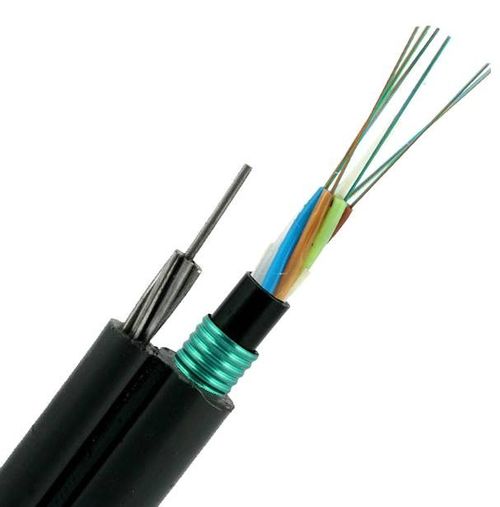

mais recente caso da empresa sobre Autossuficiente figura 8 cabo 12 24 núcleos 116KM GYFTC8Y53 da fábrica de Jiqian








Relatório de teste do cabo da fibra
Fabricante NÃO: JQ12C-2020620001
Modelo do produto GYFTC8Y53-12B1 Padrão técnico YD/T769-2003
Artigo do teste (1) Cor da fibra Tubo 1 de PBT Atenuação de Color& da fibra (α 1310nm≤0.36dB/km, α 1550nm≤0.25dB/km)
azul laranja verde marrom cinzento natureza Vermelho Preto Amarelo Roxo Rosa Verdure
1310 0,332 0,329 0,326 0,323 0,325 0,328 0,324 0,322 0,325 0,323 0,326 0,329
1550 0,191 0,184 0,182 0,183 0,197 0,186 0,184 0,197 0,186 0,193 0,192 0,187
Tubo 2 de PBT azul laranja verde marrom cinzento natureza Vermelho Preto Amarelo Roxo Rosa Verdure
1310 0,323 0,327 0,326 0,325 0,329 0,328 0,323 0,322 0,326 0,323 0,326 0,329
1550 0,181 0,186 0,182 0,184 0,197 0,186 0,185 0,197 0,186 0,193 0,192 0,187
Tubo 3 de PBT azul laranja verde marrom cinzento natureza Vermelho Preto Amarelo Roxo Rosa Verdure
1310 0,322 0,329 0,328 0,323 0,327 0,328 0,323 0,322 0,325 0,323 0,326 0,329
1550 0,193 0,184 0,185 0,183 0,198 0,186 0,187 0,192 0,186 0,193 0,192 0,187
Tubo 4 de PBT azul laranja verde marrom cinzento natureza Vermelho Preto Amarelo Roxo Rosa Verdure
1310 0,327 0,323 0,329 0,331 0,328 0,321 0,328 0,325 0,327 0,322 0,324 0,326
1550 0,191 0,195 0,181 0,194 0,181 0,186 0,181 0,183 0,189 0,193 0,191 0,196
Artigo do teste (2) Diâmetro de núcleo (um) 9.3±0.7 Características da dispersão Escala de comprimento de onda zero da dispersão (nanômetro) 1300-1324
Diâmetro do revestimento (um) 125±1 Máximo zero da inclinação da dispersão (Ps/nm2.km) ≤0.092
Núcleo/erro concentricidade do revestimento <1 coeficiente 1288-1339 da dispersão de máximo (Ps/nm.km) ≤3.5
Não-forma circular do revestimento <2 coeficiente 1271-1360 da dispersão de máximo (Ps/nm.km) ≤5.3
Comprimento de onda eliminado (nanômetro) <1260 coeficiente da dispersão 1550nm de máximo (Ps/nm.km) ≤18
Artigo do teste (3) Integridade e aparência da estrutura do cabo Estrutura do cabo completo, aparência sem defeitos
Comprimento do cabo terminado (m) 2000M Teste de penetração da água PASSAGEM
Cabo O.D. (milímetros) 12,2 ±0.2 Conectividade do metal PASSAGEM
Integridade da bainha Completo
GW 480KG Data junho 20,2020 Temperatura 35℃ umidade 65%
Selo   Conclusão
Especificação do cabo Manutenção programada (9/125), 12cores, 6cores*2 (tubo), fio de PBT de aço de 7*1.0mm, membro de força central FRP1.6mm, SADJ, GYFTC8Y53





Mostra da amostra







O cabo do figo 8 de 116KM é carregar no caminhão



Marcação do cabo

(1) indicação nos medidores/pés;

(2) quantidade e tipo de fibras;

tipo de cabo (de 3);



nome da fábrica (de 4);



data (de 5) de fabricação (ano);

(6) outras exigências;



As marcas serão permanentes e legíveis para a duração da vida do cabo. A precisão da indicação do comprimento será melhor de 1000m±2m.



Mais informação de produtos clica aqui, agradece a u:)
