Cabo de fibra ótica do período OFC ADSS do núcleo 500m do à prova de água 48
Pessoa de Contato : Philip
Número de telefone : +8613422342788
Whatsapp : +8613422342788
| Quantidade de ordem mínima : | 10KM | Detalhes da embalagem : | Tambor de madeira ou tambor de ferro |
|---|---|---|---|
| Tempo de entrega : | Negociar | Termos de pagamento : | T/T, Western Union, AliPay |
| Habilidade da fonte : | 20000KM por mês |
| Lugar de origem: | Guangzhou, China | Marca: | JQ/HAISO |
|---|---|---|---|
| Certificação: | ISO9001 CE ROHS | Número do modelo: | ADSS-4F/12F/24F/48F/96fF |
|
Informação detalhada |
|||
| Inscrição: | Telecomunicação | contagem de fibras: | 4-432 núcleos |
|---|---|---|---|
| Período: | 50m 100m/200m/300m ou customizado | fibra por tubo: | 4/6/8/12/24/48F |
| Serviço: | amostra fornecer | número de força: | FRP, Fio de Aramida Kevlar |
| Estrutura: | Tubo solto encalhado com enchimento | cor da jaqueta: | bule amarelo preto ou personalizado |
| Temperatura de operação: | -40 ℃ a +70 ℃ | Tipo de Fibra: | G652D, OM3, G655, OM4 |
| Realçar: | Cabo de fibra óptica monomodo ADSS,cabo de fibra óptica ADSS autoportante |
||
Descrição de produto
Cabo de fibra óptica ADSS de modo único externo aéreo com vários núcleos
descrição ADSS
O cabo ADSS é feito de material não metálico e autoportante com a linha de transmissão de energia aérea.O material de resistência à tensão é fio de aramida
com módulos de alta elasticidade.E a otimização da estrutura pode implantar o peso do cabo e suas propriedades mecânicas e físicas de forma adequada

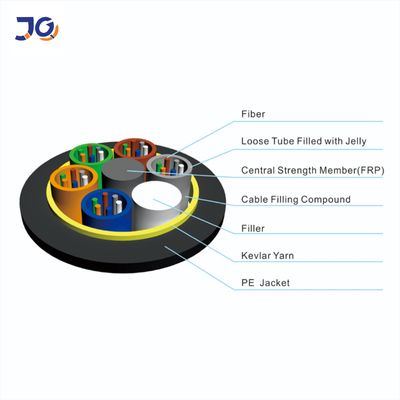

e minimizar a carga na torre.Construção de tubos soltos, tubos preenchidos com geleia, elementos (tubos e varetas de enchimento) e fios de bloqueio de água dispostos
em torno do membro de força central não metálico, fios de poliéster usados para ligar o núcleo do cabo, fita de bloqueio de água enrolada longitudinalmente ao redor do núcleo do cabo,
fio de tenaramida reforçado e bainha externa de PE.
Características
· Pode ser instalado sem desligar a energia
· Excelente desempenho AT, o máximo indutivo no ponto de operação da bainha AT pode chegar a 25kV
· Peso leve e pequeno diâmetro reduzindo a carga causada por gelo e vento e a carga nas torres
e backprops
· Grandes comprimentos de vão e o maior vão é superior a 1000m
· Bom desempenho de resistência à tração e temperatura
· A vida útil do projeto é de 30 anos
·Inscrição
O estado real das linhas elétricas aéreas é levado em consideração quando o cabo ADSS está sendo projetado.Para linhas aéreas de energia abaixo de 110kV,
A bainha exterior do PE é aplicada.PARA linhas de energia igual ou superior a 110kV, aplica-se bainha externa AT.O design dedicado da quantidade de aramida e encalhamento
processo pode satisfazer a demanda em vários vãos.
·Padrões
O cabo ADSS está em conformidade com o padrão IEEE P 1222, bem como com o IEC 60794-1.
Estrutura e Especificações Técnicas
1.jaqueta simples ADSS
| contagem de fibras | estrutura | fibra por tubo |
diâmetro do tubo de perda (MILÍMETROS) |
FRP/diâmetro da almofada (mm) | Espessura da capa externa (mm) | Ref.Exterior Diâmetro (milímetros) |
Ref.Peso (kg/km) |
|
| Jaqueta PE | Jaqueta AT | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9.8 | 80 | 90 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 9.8 | 85 | 95 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 10,0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 12,0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 15.2 | 176 | 189 |
Dicas: todas as especificações na tabela acima são dados aproximados, para especificações mais detalhadas,
entre em contato com nossos vendedores.
2. Jaqueta dupla ADSS
| contagem de fibras | estrutura | fibra por tubo |
diâmetro do tubo de perda (MILÍMETROS) |
FRP/diâmetro da almofada (mm) | Espessura da capa externa (mm) | Ref.Exterior Diâmetro (milímetros) |
Ref.Peso (kg/km) |
|
| Jaqueta PE | Jaqueta AT | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12,0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12,0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12,0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12,0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12,0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 16.5 | 212 | 228 |
Dicas: todas as especificações na tabela acima são dados aproximados, para especificações mais detalhadas,
entre em contato com nossos vendedores.
|
tipo de fibra |
Atenuação (+20℃) |
largura de banda |
Comprimento de onda de corte do cabo óptico |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | ≤1260 nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
Detalhes da imagem mostra

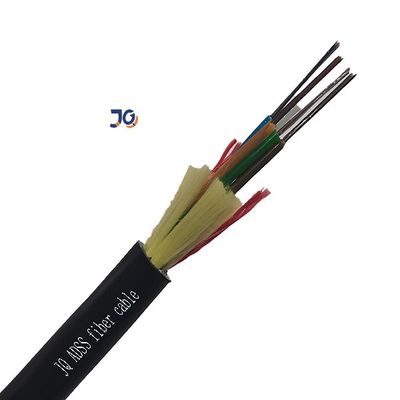

cabo de fibra ADSS de revestimento único

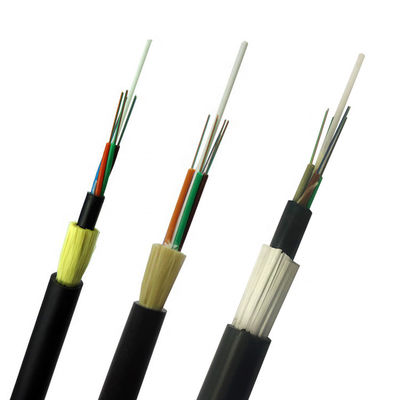

cabo de fibra óptica ADSS de revestimento duplo
Embalagem:
1. Você é direto da fábrica?
como um fabricante profissional de cabos, especializado em cabos de fibra óptica, cabo MPO Breakout, patch cord de fibra óptica.
Nossos produtos são exportados principalmente para a Europa, América do Sul e alguns outros países e regiões.
2. Quais são os seus principais produtos?
Cabos de fibra óptica externos Cabos de fibra óptica internos FTTH Cabos drop ADSS
Patch cords blindados internos cabo de fibra Patch cords ópticos Sc LC FC ST MTP MPO patch cord óptico
3. Período de garantia de qualidade do produto?
20 anos de garantia para cabo de fibra óptica
4. Você tem certificado de matéria-prima?
Construímos uma cooperação de relacionamento de longo prazo com fornecedores qualificados de matérias-primas ISO9001 ROHS
