Cabo de fibra ótica do período OFC ADSS do núcleo 500m do à prova de água 48
Pessoa de Contato : Philip
Número de telefone : +8613422342788
Whatsapp : +8613422342788
| Quantidade de ordem mínima : | 5km | Detalhes da embalagem : | Tambor de madeira ou tambor de ferro |
|---|---|---|---|
| Tempo de entrega : | 12 dias | Termos de pagamento : | T/T, Western Union, Alipay, MoneyGram |
| Habilidade da fonte : | 20000KM por mês |
| Lugar de origem: | Guangdong China | Marca: | JQ/Customized |
|---|---|---|---|
| Certificação: | ISO9001 CE ROHS Rohs | Número do modelo: | ADSS-4F/12F/24F/48F/96fF |
|
Informação detalhada |
|||
| Inscrição: | Telecomunicação | contagem de fibras: | 4-288 núcleos |
|---|---|---|---|
| Período: | 50m 100m /200m /300m /400m | fibra por tubo: | 4/6/8/12/24/48/96F |
| Amostra: | aceitável | número de força: | FRP, Fio de Aramida Kevlar |
| Estrutura: | tubo solto encalhado | cor da jaqueta: | bule amarelo preto ou personalizado |
| Temperatura de operação: | -40 ℃ a +70 ℃ | Tipo de Fibra: | G652D, OM3, G655, OM4, OM5 |
| Realçar: | Cabo de fibra óptica de alimentação de modo único,cabo de fibra óptica de alimentação de 144 núcleos |
||
Descrição de produto
Cabo de fibra óptica ADSS de modo único externo aéreo com vários núcleos
descrição ADSS
Cabo Óptico ADSS

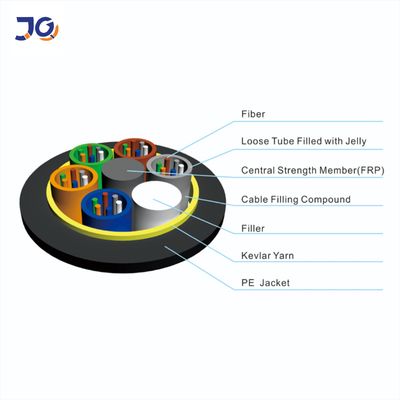

As fibras são posicionadas em um tubo solto feito de um plástico de alto módulo.Os tubos são preenchidos com um composto de enchimento resistente à água.
Um plástico reforçado com fibra (FRP) localiza-se no centro do núcleo como um membro de resistência não metálica.Os tubos (e enchimentos) estão encalhados
em torno do membro de força em um núcleo compacto e circular.O núcleo do cabo é preenchido com gel de enchimento para protegê-lo da entrada de água.
O fio de kevlar envolvia o núcleo do cabo como o membro de reforço de força, então o cabo é completado com uma bainha de PE.
Características
· Pode ser instalado sem desligar a energia
· Excelente desempenho AT, o máximo indutivo no ponto de operação da bainha AT pode chegar a 25kV
· Peso leve e pequeno diâmetro reduzindo a carga causada por gelo e vento e a carga nas torres
e backprops
· Grandes comprimentos de vão e o maior vão é superior a 1000m
· Bom desempenho de resistência à tração e temperatura
· A vida útil do projeto é de 30 anos
·Inscrição
O estado real das linhas elétricas aéreas é levado em consideração quando o cabo ADSS está sendo projetado.Para linhas aéreas de energia abaixo de 110kV,
A bainha exterior do PE é aplicada.PARA linhas de energia igual ou superior a 110kV, aplica-se bainha externa AT.O design dedicado da quantidade de aramida e encalhamento
processo pode satisfazer a demanda em vários vãos.
·Padrões
O cabo ADSS está em conformidade com o padrão IEEE P 1222, bem como com o IEC 60794-1.
Estrutura e Especificações Técnicas
1.jaqueta simples ADSS
| contagem de fibras | estrutura | fibra por tubo |
diâmetro do tubo de perda (MILÍMETROS) |
FRP/diâmetro da almofada (mm) | Espessura da capa externa (mm) | Ref.Exterior Diâmetro (milímetros) |
Ref.Peso (kg/km) |
|
| Jaqueta PE | Jaqueta AT | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9.8 | 80 | 90 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.8 | 80 | 90 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 9.8 | 85 | 95 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 10,0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 12,0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 15.2 | 176 | 189 |
Dicas: todas as especificações na tabela acima são dados aproximados, para especificações mais detalhadas,
entre em contato com nossos vendedores.
2. Jaqueta dupla ADSS
| contagem de fibras | estrutura | fibra por tubo |
diâmetro do tubo de perda (MILÍMETROS) |
FRP/diâmetro da almofada (mm) | Espessura da capa externa (mm) | Ref.Exterior Diâmetro (milímetros) |
Ref.Peso (kg/km) |
|
| Jaqueta PE | Jaqueta AT | |||||||
| 4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12,0 | 125 | 135 |
| 6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12,0 | 125 | 135 |
| 8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12,0 | 125 | 135 |
| 12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12,0 | 125 | 135 |
| 24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12,0 | 128 | 138 |
| 48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 16.5 | 212 | 228 |
Dicas: todas as especificações na tabela acima são dados aproximados, para especificações mais detalhadas,
entre em contato com nossos vendedores.
|
tipo de fibra |
Atenuação (+20℃) |
largura de banda |
Comprimento de onda de corte do cabo óptico |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | ≤1260 nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
Detalhes da imagem mostra
cabo de fibra ADSS de revestimento único
cabo de fibra óptica ADSS de revestimento duplo

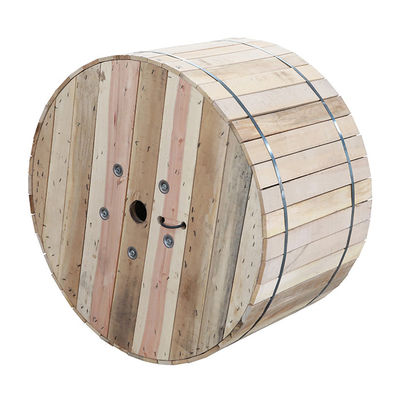

Embalagem:
1. Você é direto da fábrica?
como um fabricante profissional de cabos, especializado em cabos de fibra óptica, cabo MPO Breakout, patch cord de fibra óptica.
Nossos produtos são exportados principalmente para a Europa, América do Sul e alguns outros países e regiões.
2. Quais são os seus principais produtos?
Cabos de fibra óptica externos Cabos de fibra óptica internos FTTH Cabos drop ADSS
Patch cords blindados internos cabo de fibra Patch cords ópticos Sc LC FC ST MTP MPO patch cord óptico
3. Período de garantia de qualidade do produto?
20 anos de garantia para cabo de fibra óptica
4. Você tem certificado de matéria-prima?
Construímos uma cooperação de relacionamento de longo prazo com fornecedores qualificados de matérias-primas ISO9001 ROHS
