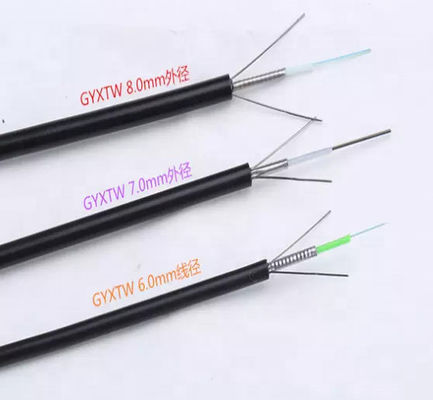

Cabo de fibra ótica blindado Singlemode da força GYXTW do fio de aço de G652D dois

Descrição de produto



cabo de fibra ótica blindado singlemode da força GYXTW do fio de aço de G652D dois



Descrição de GYXTW





O cabo de fibra ótica de GYXTW é um tipo de cabo de fibra ótica que é amplamente utilizado na aplicação aérea. Este tipo de cabo de fibra ótica foi elogiado devido a seu desempenho excepcional no papel simétrico interurbano. Com efeito, este cabo de fibra ótica joga um papel importante na indústria da telecomunicação e é altamente recomendado por muitos técnicos.





Características





1. Água excelente que obstrui a camada, com boa impermeabilidade

2. A bainha exterior da fita de aço é ligada e o metal reforçou a condução ao desempenho excelente da tensão

3. O projeto central do tubo do feixe minimiza o impacto na fibra ótica

4. Diâmetro exterior pequeno, construção de pouco peso, conveniente

5. Controle adicional do comprimento da fibra estável

6. Depois que o cabo é formado, a atenuação adicional do cabo de fibra ótica de GYXTW é quase zero, e o valor da dispersão não muda

7. Adapte à maioria de ambiente





Aplicação



1. apropriado para a instalação no ambiente aéreo ou do canal para uma comunicação entre departamentos,

2. rede metropolitana.

3. alcance a rede e seja especialmente apropriado para a situação







Características óticas

Artigos		Unidade	Especificação
			G652D
Diâmetro de campo de modo	1310nm	um	9,2±0.4
	1550nm	um	10,4±0.5
Diâmetro do revestimento		um	124,8±0.7
Não-forma circular do revestimento		%	≤0.7
Erro da concentricidade do Núcleo-revestimento		um	≤0.5
Diâmetro de revestimento		um	245±5
Não-forma circular de revestimento		%	≤6.0
Erro da concentricidade do Revestimento-revestimento		um	≤12
Comprimento de onda de interrupção do cabo		nanômetro	acc≤1260
Atenuação (máximo)	1310nm	dB/km	≤0.36
	1550nm	dBkm	≤0.22







Parâmetros do cabo

Artigos		Especificações
Contagem da fibra		2~24
Fibra de revestimento colorida	Dimensão	250μm+15μm
	Cor	Azul, alaranjado, verde, Brown, cinza, branco, vermelho, preto, amarelo, violeta, cor-de-rosa, turquesa
Tubo fraco	Dimensão	2.0mm±0.05mm
	Material	PBT
	Cor	Natural
Membro de força	Diâmetro	1.0mm/0.7mm
	Material	Aço
Revestimento exterior	Dimensão	6.0~9.0mm
	Material	PE
	Cor	Preto





Parâmetros técnicos

Fibra Contagem	Cabo Diâmetro (milímetros)	Peso do cabo kg/km)	Resistência à tração Longo/curto Termo (N)	Resistência do esmagamento Longo/curto Termo (N/100mm)	Dobra Estática/dinâmica do raio milímetro)
2~12	8,0	78	600/1500	300/1000	10D/20D
14~24	9,0	90	600/1500	300/1000	10D/20D
