Dois cabo de fibra ótica Singlemode blindado da força paralela GYXTW GYFXTY do fio de aço

Descrição de produto



dois cabo de fibra ótica singlemode blindado da força paralela GYXTW do fio de aço



Descrição de GYXTW

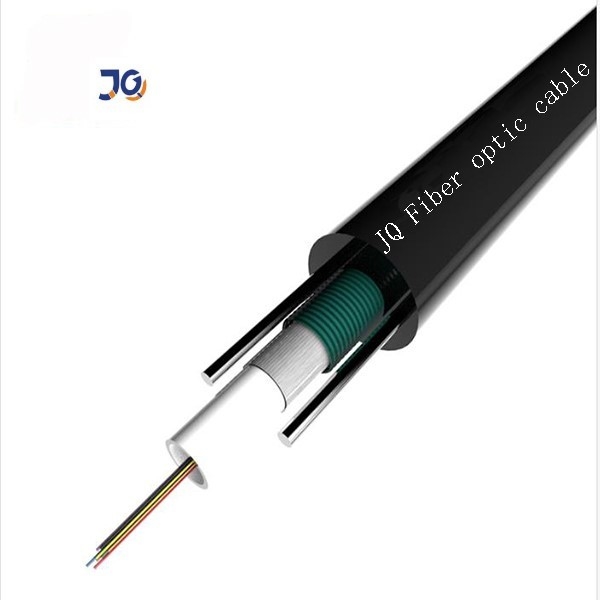

Os bers do fi, 250μm, são posicionados em um tubo fraco feito de um plástico alto do módulo. O tubo é fi lled com um composto lling do fi do à prova de água. O tubo é envolvido com uma camada de PSP longitudinalmente. Entre o PSP e o tubo fraco o material deobstrução é aplicado para manter o estojo compacto do cabo e à prova d'água. Dois fios de aço paralelos são colocados no bilateral da fita de aço. Os fios de aço paralelos são colocados na fita de dois lados. O cabo é terminado com uma bainha do polietileno (PE).





Características





1. o tubo fraco centralmente está situado com bom comprimento adicional e minimiza a influência do fio lateral de crush.double enquanto o membro de força fornece o desempenho excelente da tensão.

2. O tubo é envolvido com uma camada de PSP longitudinalmente, desempenho resistente à compressão excelente.

3. Entre o PSP e o tubo fraco o material deobstrução é aplicado para manter o estojo compacto do cabo e à prova d'água.





Aplicação



1. apropriado para a instalação no ambiente aéreo ou do canal para uma comunicação entre departamentos,

2. rede metropolitana.

3. alcance a rede e seja especialmente apropriado para a situação







Características óticas

Artigos		Unidade	Especificação
			G652D
Diâmetro de campo de modo	1310nm	um	9,2±0.4
	1550nm	um	10,4±0.5
Diâmetro do revestimento		um	124,8±0.7
Não-forma circular do revestimento		%	≤0.7
Erro da concentricidade do Núcleo-revestimento		um	≤0.5
Diâmetro de revestimento		um	245±5
Não-forma circular de revestimento		%	≤6.0
Erro da concentricidade do Revestimento-revestimento		um	≤12
Comprimento de onda de interrupção do cabo		nanômetro	acc≤1260
Atenuação (máximo)	1310nm	dB/km	≤0.36
	1550nm	dBkm	≤0.22







Parâmetros do cabo

Artigos		Especificações
Contagem da fibra		2~24
Fibra de revestimento colorida	Dimensão	250μm+15μm
	Cor	Azul, alaranjado, verde, Brown, cinza, branco, vermelho, preto, amarelo, violeta, cor-de-rosa, turquesa
Tubo fraco	Dimensão	2.0mm±0.05mm
	Material	PBT
	Cor	Natural
Membro de força	Diâmetro	1.0mm/0.7mm
	Material	Aço
Revestimento exterior	Dimensão	6.0~9.0mm
	Material	PE
	Cor	Preto





Parâmetros técnicos

Fibra Contagem	Cabo Diâmetro (milímetros)	Peso do cabo kg/km)	Resistência à tração Longo/curto Termo (N)	Resistência do esmagamento Longo/curto Termo (N/100mm)	Dobra Estática/dinâmica do raio milímetro)
2~12	8,0	78	600/1500	300/1000	10D/20D
14~24	9,0	90	600/1500	300/1000	10D/20D

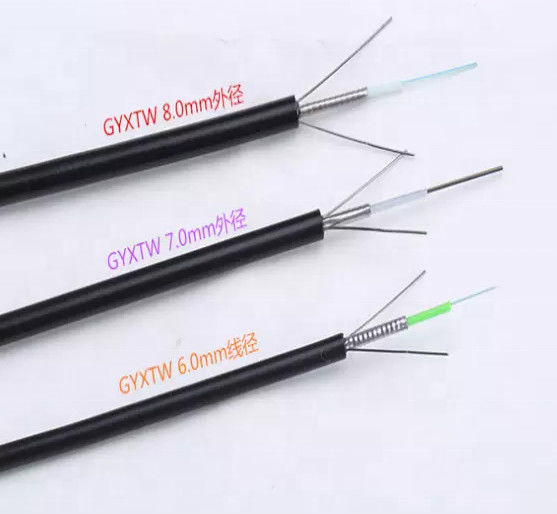

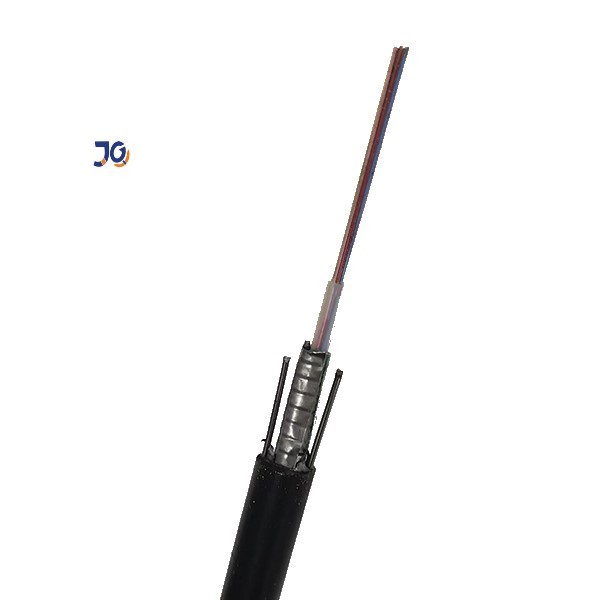

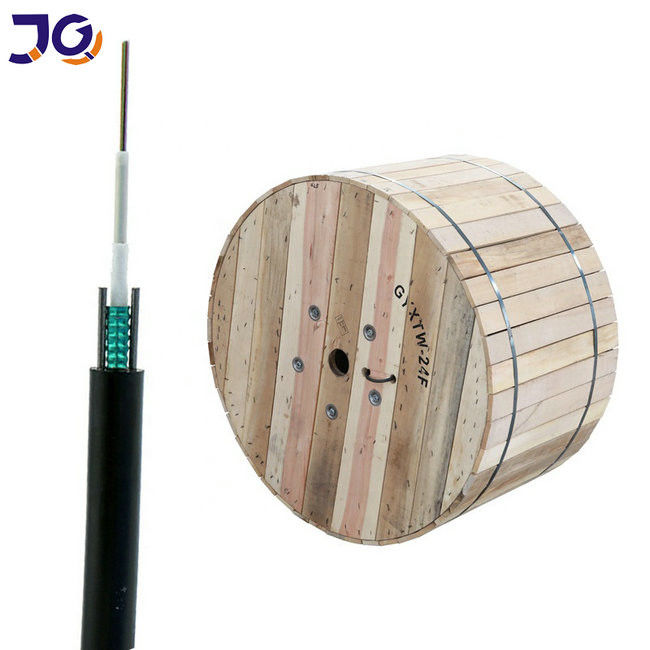

showes das imagens dos detalhes
