Cabo de fibra ótica aéreo ASU G652D do mini núcleo do núcleo 12 de ADSS 6
Pessoa de Contato : Philip
Número de telefone : +8613422342788
Whatsapp : +8613422342788
| Quantidade de ordem mínima : | 1000M | Detalhes da embalagem : | Cilindro de madeira |
|---|---|---|---|
| Tempo de entrega : | 2-4day | Termos de pagamento : | Western Union, MoneyGram, T/T, L/C |
| Habilidade da fonte : | 100km por hoje |
| Lugar de origem: | China | Marca: | jiqian |
|---|---|---|---|
| Certificação: | ISO 9001/CE | Número do modelo: | GYXTW 4 6 8core |
|
Informação detalhada |
|||
| Tipo da fibra: | G652D/G657A1 | OEM: | DISPONÍVEL |
|---|---|---|---|
| Aplicação: | Canal/aéreo | Número de condutores: | 12 16 24 |
| Estrutura: | Tubo fraco | Temperatura de funcionamento: | -40 ~ +60 C |
| Realçar: | Cabo de fibra ótica blindado de GYXTW,24 cabos de fibra ótica blindados do núcleo |
||
Descrição de produto
24 preços blindados Luz-blindado do cabo de fibra ótica do cabo do núcleo GYXTW

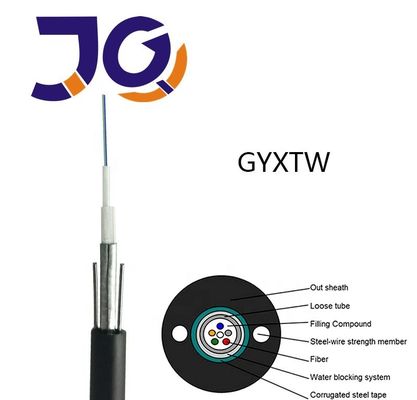

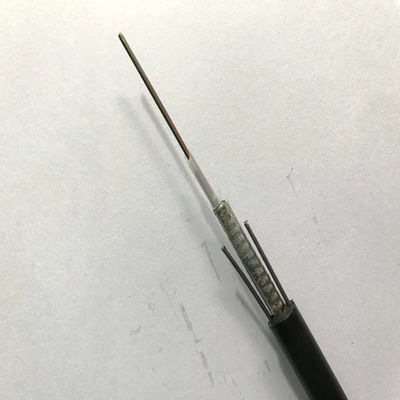

A estrutura do cabo de GYXTW é 250µm que a fita de fibra ótica é introduzida em um tubo fraco do material alto do módulo. O tubo fraco é enchido com o composto de enchimento do gel. O tubo fraco é coberto por um PSP longitudinal. Água-obstruir o material é adicionada entre o membro de força metálico e o tubo fraco para assegurar a densidade do cabo ótico e o escoamento longitudinal da água do cabo ótico. Dois fios de aço paralelos são colocados em ambos os lados, e o cabo é terminado então com a bainha exterior do PE.
Características
1, bom desempenho mecânico e da temperatura
2, tubo fraco de grande resistência que é hidrólise resistente
3, composto especial do enchimento do tubo para assegurar uma proteção crítica da fibra
4, resistência do esmagamento e flexibilidade
5, PSP que aumenta a umidade-prova
6, dois fios de aço paralelos para assegurar a resistência à tração
as 7, instalações de pequeno diâmetro, de pouco peso e amigáveis
8, temperatura do armazenamento/de funcionamento: -40℃~+70℃
Aplicação
Útil no canal/antena
Parâmetro da fibra
| Não. | Artigos | Unidade | Especificação | |
| G.652D | ||||
| 1 | Diâmetro de campo de modo | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | Diâmetro do revestimento | μm | 124.8±0.7 | |
| 3 | Não-forma circular do revestimento | % | ≤0.7 | |
| 4 | Erro da concentricidade do Núcleo-revestimento | μm | ≤0.5 | |
| 5 | Diâmetro de revestimento | μm | 245±5 | |
| 6 | Não-forma circular de revestimento | % | ≤6.0 | |
| 7 | Erro da concentricidade do Revestimento-revestimento | μm | ≤12.0 | |
| 8 | Comprimento de onda de interrupção do cabo | nanômetro | λcc≤1260 | |
| 9 | Atenuação (máximo) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
Parâmetros do cabo
| Artigos | Especificações | |
| Contagem da fibra | 2~24 | |
| Fibra de revestimento colorida | Dimensão | 250µm±15µm |
| Cor | Azul, alaranjado, verde, Brown, cinza, branco | |
| Tubo fraco | Dimensão | 2.10mm±0.05mm |
| Material | PBT | |
| Cor | Natural | |
| Membro de força | Diâmetro | 1.0mm |
| Material | Aço | |
| Revestimento exterior | Dimensão | 8.0mm±0.1mm |
| Material | PE | |
| Cor | Preto | |
Características mecânicas e ambientais
| Artigos | Una | Especificações |
| Tensio (prazo) | N | 600 |
| Tensão (a curto prazo) | N | 1500 |
| Esmagamento (prazo) | N/10cm | 300 |
| Esmague (a curto prazo) | N/10cm | 1000 |
| Raio de curvatura mínimo (dinâmica) | milímetro | 20D |
| Raio de curvatura mínimo (estática) | milímetro | 10D |
| Temperatura da instalação | ℃ | -20~+60 |
| Temperatura de funcionamento | ℃ | -40~+70 |
| Temperatura de armazenamento | ℃ | -40~+70 |
Parâmetro técnico
| Contagem da fibra | Diâmetro do cabo (milímetros) | Peso do cabo (kg/km) |
Resistência à tração Longo/curto Termo (N) |
Resistência do esmagamento Longo/curto Termo (N/100mm) |
Dobra Estática/dinâmica do raio (milímetro) |
| 2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| 14~24 | 12,0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
| Características da transmissão | |||||
| G.652 | G.655 | 50/125μm | 62.5/125μm | ||
|
Max Attenuation (dB/km) (+20℃) |
850 nanômetro | 3,0 | 3,3 | ||
| 1300 nanômetro | 1,0 | 1,0 | |||
| 1310 nanômetro | 0,36 | 0,4 | |||
| 1550 nanômetro | 0,24 | 0,23 | |||
| Comprimento de onda bonito-fora do cabo (nanômetro) | ≤1260 | ≤1450 |
|
||
