Casa /Produtos/acessórios da fibra ótica/Divisor da fibra do único modo do PVC LSZH SC/APC 1x8

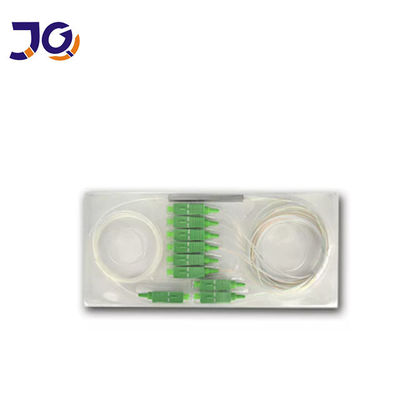

Divisor da fibra do único modo do PVC LSZH SC/APC 1x8

50 partes
MOQ
Divisor da fibra do único modo do PVC LSZH SC/APC 1x8
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Lugar de origem: GuangZhou, China
Marca: Jiqian
Número do modelo: Divisor da fibra ótica do PLC do 1:8
Material: PVC/LSZH
Certificação: ISO9001 ROHS CE-EMC FCC SDOC
Tipo do conector: SC
comprimento: 1/2/3 ou personalizado
Destacar:

Divisor da fibra do único modo de SC/APC

,

divisor da fibra do único modo 1x8
Informação básica
Lugar de origem: CHINA
Marca: Jiqian
Certificação: ISO9001 ROHS CE-EMC FCC SDOC
Número do modelo: divisor do plc da fibra ótica
Condições de Pagamento e Envio
Detalhes da embalagem: CAIXA DA CAIXA
Termos de pagamento: L/C, T/T, Western Union, Alipay
Habilidade da fonte: 50000 pelo mês
Descrição de produto
Divisor Singlemode do PLC da fibra ótica do 1:8 de SC/APC

Especificação
especificação do divisor do PLC 1xN
Comprimento de onda de funcionamento (nanômetro)
1260~1650
Tipo da fibra
G657A1 ou como a ordem dos clientes
Configuração portuária
1x2
1x4
1x8
1x16
1x32
1x64
1x128
Perda de inserção (DB)
3.8/4.0
7.1/7.3
10.2/10.5
13.5/13.7
16.5/16.9
20.5/21.0
23.8/24.2
Uniformidade da perda (DB)
0,4
0,6
0,8
1,2
1,5
2,0
2,5
Perda dependente da polarização (DB)
0,2
0,2
0,2
0,25
0,3
0,35
0,4
Perda dependente do comprimento de onda (DB)
0,3
0,3
0,3
0,5
0,5
0,5
0,5
Perda dependente da temperatura (- 40~85) (DB)
0,4
0,4
0,4
0,5
0,5
0,5
0,5



Perda de retorno (DB)
55/50
Temperatura de funcionamento
-40~+85
Diretividade (DB)
≥ 55
Temperatura de armazenamento
-40~+85



Característica

1. Adote de aço inoxidável de grande resistência, teste de pulverizador de sal da passagem
2. O núcleo da virola é menos do que 0.2um
3. Adote a matéria prima nova de 100%, conformidade de ROHS
4. Baixa perda de inserção
5. Baixo design compacto do PDL
6. Boa uniformidade do canal-à-canal
7. Comprimento de onda de funcionamento largo: desde 1260 nanômetro a 1650nm
8. Temperatura de funcionamento larga: de -40℃ a 85℃


Aplicação

O divisor do PLC era amplamente utilizado em todos os tipos de soluções de rede óticas, tais como a monitoração de segurança, a comunicação ótica, a construção da rede, o CATV e a rede de Pon.

Divisor da fibra do único modo do PVC LSZH SC/APC 1x8 0

FAQ



1, Q: Que é o MOQ?

: 100 partes.



2, Q: Pode você aceitar a ordem pequena?
: Sim, a ordem pequena está disponível. Nós apoiamos o projeto novo de nossos clientes como nós sabemos que o negócio é sempre da ordem pequena.


3, Q: Que é prazo de entrega?
: O prazo de entrega geral é 2-3 dias após a ordem confirmada. Depende da quantidade da ordem.



4.What é seu pagamento termos?

: Nós aceitamos T/T, L/C, Western Union, depósito de 30% e 70% antes que a ordem de shipment.small esteja 100% do preço máximo adiantado
