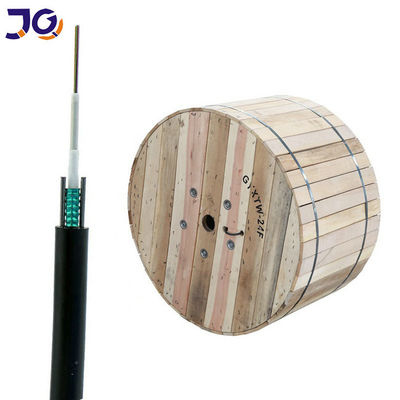

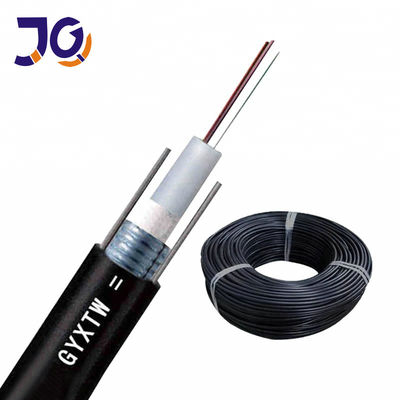

tipo de cabo de fibra ótica GYTW 12core com aço blindado

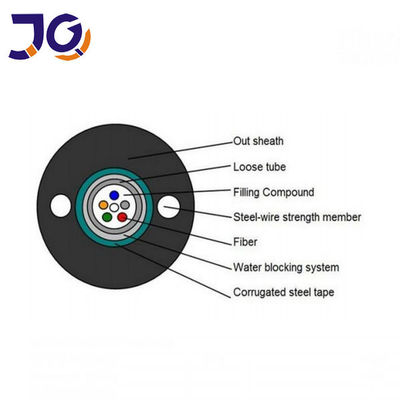

Único revestimento do Uni-tubo blindado/único cabo de fibra ótica da armadura com as fibras colocadas no tubo fraco do amortecedor. O núcleo do cabo é protegido com uma armadura e uma tampa de aço onduladas da fita com um outjacket preto do polietileno. Dois encaixaram o fio de aço para fornecer a tensão do desejo
Características de produto
• O material do tubo fraco tem boas propriedades mecânicas e características da temperatura
• O material do tubo fraco têm a boa resistência da hidrólise e de grande resistência
• O tubo é enchido com o enchimento especial para fornecer a proteção crítica para a fibra
• Bons resistência e softness laterais de pressão
• A fita de aço plástico-revestida dobro do chapeamento de cromo (PSP) melhora a resistência de umidade de cabos óticos
• Os dois fios de aço paralelos fornecem bastante resistência à tração
• De pequeno diâmetro, de pouco peso, fácil para colocar
Parâmetros do cabo
| Artigos |
Especificações |
| Contagem da fibra |
2~24 |
| Fibra de revestimento colorida |
Dimensão |
250μm+15μm |
| Cor |
Azul, alaranjado, verde, Brown, cinza, branco |
| Tubo fraco |
Dimensão |
2.0mm±0.05mm |
| Material |
PBT |
| Cor |
Natural |
| Membro de força |
Diâmetro |
1.0mm |
| Material |
Aço |
| Revestimento exterior |
Dimensão |
8.0mm±0.1mm |
| Material |
PE |
| Cor |
Preto |
Parâmetros técnicos
Fibra
Contagem |
Cabo
Diâmetro (milímetros) |
Peso do cabo
kg/km) |
Resistência à tração
Longo/curto
Termo (N) |
Resistência do esmagamento
Longo/curto
Termo (N/100mm) |
Dobra
Estática/dinâmica do raio
milímetro)
|
| 2~12 |
8 |
78 |
1000/300a0 |
1000/3000 |
10D/20D |
| 14~24 |
10 |
90 |
1000/3000 |
1000/3000 |
10D/20D |
Desempenho da fibra ótica cabografada
O desempenho da fibra ótica cabografada (ITU-T Rec. G.652D)
| Artigo |
Especificação |
| Tipo da fibra |
Único modo |
| Material da fibra |
Silicone lubrificado |
Coeficiente de atenuação
@ 1310 nanômetro
@ 1383 nanômetro
@ 1550 nanômetro
@ 1625 nanômetro |
≤ 0,36 dB/km
≤0.35 dB/km
≤0.22 dB/km
≤0.25 dB/km |
| Descontinuidade do ponto |
DB do ≤ 0,05 |
| Comprimento de onda de interrupção do cabo |
≤ 1260 nanômetro |
| comprimento de onda da Zero-dispersão |
1300 ~ 1324 nanômetro |
| inclinação da Zero-dispersão |
≤0.092 picosegundo (² .km do nanômetro) |
Dispersão cromática
@ 1288 ~ 1339 nanômetro
@ 1271 ~ 1360 nanômetro
@ 1550 nanômetro
@ 1625 nanômetro |
≤3.5 picosegundo (nanômetro. quilômetro)
≤5.3 picosegundo (nanômetro. quilômetro)
≤18 picosegundo (nanômetro. quilômetro)
≤22 picosegundo (nanômetro. quilômetro) |
| PMD |
½ de ≤0.2 ps/km |
| Diâmetro de campo de modo @ 1310 nanômetro |
(8.6~9.5) ±0.6 um |
| Núcleo/erro folheado da concentricidade |
≤0.6 um |
| Diâmetro do revestimento |
125,0 ± 1 um |
| Não-forma circular do revestimento |
≤1.0% |
| Diâmetro de revestimento preliminar |
245 ± 10 um |
| Nível do teste de prova |
kpsi 100 (=0.69 Gpa), 1% |
Dependência da temperatura
0℃~ +70℃ @ 1310 & 1550nm |
≤ 0,1 dB/km |
pacote
peça da oficina
FAQ:
1, Q: São você uma fábrica ou a empresa de comércio?
: Nós somos uma fábrica
2, Q: Que é o MOQ?
: O MOQ do cabo de fibra ótica é 1km.
3.Q: Que tipo da fibra você usa?
: Corning, YOFC, Fiberhome, etc.
4, Q: Pode você aceitar a ordem pequena?
: Sim, a ordem pequena está disponível. Nós apoiamos o projeto novo de nossos clientes como nós sabemos que o negócio é sempre da ordem pequena.
5, Q: Que é prazo de entrega?
: O prazo de entrega geral é 5-7 dias após a ordem confirmada. Depende da quantidade da ordem.
6.Can você para fornecer produtos personalizados e logotipo?
: Sim. Nós fornecemos o serviço do OEM.
7.What é seu pagamento termos?
: Nós aceitamos T/T, L/C, Western Union, 30% adiantado e 70% antes da expedição.
