Name: 110kV SZ encalhou o cabo fraco da fibra do tubo ADSS, todo o cabo de fibra ótica dielétrico
Brand: Guangzhou Jiqian Fiber Optic Cable Co., Ltd.
SKU: ADSS
Price: 1,249.28 USD
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Tipo: Cabo de fibra ótica

Cor: preto

Bainha: PE

Contagens da fibra: 2-288

Lugar de origem: Guangdong, China

Aplicação:: Antena exterior

Destacar:

A SZ encalhou o cabo da fibra dos adss

cabo da fibra dos adss 110kV

110kV todo o cabo de fibra ótica dielétrico

Informação básica

Lugar de origem: China

Marca: Jiqian/OEM

Certificação: CE/ISO9001

Número do modelo: ADSS

Condições de Pagamento e Envio

Detalhes da embalagem: cilindro de madeira

Tempo de entrega: dia 2-4work

Termos de pagamento: L/C, D/A, D/P, T/T, Western Union

Habilidade da fonte: 80000kilometers

Galeria

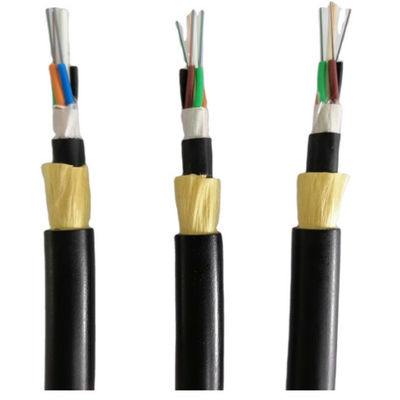

110kV SZ encalhou o cabo fraco da fibra do tubo ADSS, todo o cabo de fibra ótica dielétrico

$110kV SZ encalhou o cabo fraco da fibra do tubo ADSS, todo o cabo de fibra ótica dielétrico$

Descrição de produto

Características:

baixas atenuação e dispersão da transmissão.

O projeto razoável, o controle preciso do comprimento adicional das fibras no tubo fraco e o processo de expedição de cabogramas o melhor fornecem as propriedades mecânicas do cabo e ambientais excelentes.

O projeto SZ-encalhado, fraco do tubo isolou fibras dos rigores andenvironmental da instalação.

A água que obstrui o projeto enchido gel do núcleo fornece o desempenho e a umidade-resistência impermeáveis excelentes do cabo, o tamanho menor.

Flexibilidade excelente.

Devido à estrutura não metálica, o cabo é claro e fácil na colocação e tem uma capacidade muito forte do distúrbio anti-eletromagnético.

O cabo é muito apropriado para o autossuficiente modo da instalação e tem uma força de alta elasticidade junto com uma capacidade poderosa da sobrevivência do áspero-ambiente.

Dimensões de construções do cabo




Contagem da fibra




Estrutura


Fibras pelo tubo


Diâmetro fraco do tubo (milímetros)


CSM
diâmetro/diâmetro da almofada (milímetros)

			Espessura nominal do revestimento exterior
(milímetro)


Altura do diâmetro do cabo (milímetros)


Peso do cabo (kg/km)



			4
			1+6
			4
			1.9±0.1
			2.0/2.0
			1,6
			9.5±0.2
			80


			6
			1+6
			6
			2.0±0.1
			2.0/2.0
			1,6
			9.8±0.2
			80


			8
			1+6
			4
			1.9±0.1
			2.0/2.0
			1,6
			9.8±0.2
			80


			12
			1+6
			6
			2.1±0.2
			2.0/2.0
			1,6
			9.8±0.2
			80


			24
			1+6
			6
			2.1±0.2
			2.0/2.0
			1,6
			9.8±0.2
			80


			36
			1+6
			12
			2.1±0.2
			2.0/2.0
			1,6
			10.0±0.2
			85


			48
			1+6
			12
			2.1±0.2
			2.0/2.0
			1,6
			10.0±0.2
			85


			72
			1+6
			12
			2.1±0.2
			2.0/2.0
			1,6
			10.0±0.3
			85


			96
			1+8
			12
			2.1±0.2
			2.0/3.4
			1,7
			11.8±0.3
			123


			144
			1+12
			12
			2.1±0.2
			3.0/6.2
			1,7
			14.5±0.5
			175


Propriedades da fibra

As propriedades do único modo de fibra ótica (ITU-T Rec. G.652D)

Parâmetro	Especificação
Tipo da fibra	Único modo
Material da fibra	Silicone lubrificado
Coeficiente de atenuação @1310nm @1383nm @1550nm @1625nm	≤0.36dB/km ≤0.32dB/km ≤0.22dB/km ≤0.30dB/km
Descontinuidade do ponto	≤0.05dB
Comprimento de onda de interrupção do cabo	≤1260nm
comprimento de onda da Zero-dispersão	1300~1324nm
inclinação da Zero-dispersão	≤0.093 picosegundo (² .km do nanômetro)
Dispersão cromática @1288~1339nm @1271~1360nm @1550nm @1625nm	≤3.5 picosegundo (nanômetro. quilômetro) ≤5.3 picosegundo (nanômetro. quilômetro) ≤18 picosegundo (nanômetro. quilômetro) ≤22 picosegundo (nanômetro. quilômetro)
PMDQ (average* da quadratura)	½ de ≤0.2 ps/km
Diâmetro de campo de modo @1310nm	9.2±0.4um
Núcleo/erro folheado da concentricidade	≤0.5um
Diâmetro do revestimento	125.0±0.7um
Não-forma circular do revestimento	≤1.0%
Diâmetro de revestimento preliminar	245±10um
Nível do teste de prova	kpsi 100 (=0.69 Gpa), 1%
Dependência da temperatura	≤0.1dB/km
Resistência permissível do esmagamento	2200N/100mm

Característica do cabo ótico

Raio de curvatura do cabo: diâmetro do cabo de 10 x (durante a operação)

diâmetro do cabo de 20 x (durante a instalação)

Variação da temperatura

Variação da temperatura de funcionamento	-20℃ a +60℃
Variação da temperatura do armazenamento/transporte	-40℃ a +60℃
Variação da temperatura da instalação	-20℃ a +60℃

Descrição:

O projeto fraco do tubo, membro de força central não metálico, SZ encalhou o núcleo enchido com o gel, membro de força assistente do "batata doce" do aramid, a bainha exterior do PE (quesegue a bainha usada para tensões acima de 110kV)
