Descrição de produto
Uma baixa comunicação exterior Cabe do núcleo do cabo de fibra ótica GYTA 4/6/8/12 do único modo de MOQ
Características:
Até 288 fibras.
Tubo fraco construção gel-enchida para a proteção superior da fibra.
Armadura de aço ondulada da fita para proteger o cabo de dano mecânico.
Projeto UV e impermeável.
Aplicação:
Uma comunicação interurbana.
É apropriado para o canal, especialmente para os lugares com exigência alta para a umidade-prova.
A instalação: Aeri do canal, direto-enterrado ou do não-auto-apoio
Parâmetro da fibra:
| Artigo |
Unidade |
Especificação |
| Tipo da fibra |
G.652D |
|
Diâmetro de campo de modo
|
1310nm |
milímetro |
9.2±0.4 |
| 1550nm |
milímetro |
10.4±0.8 |
| Diâmetro do revestimento |
milímetro |
125.0±1 |
| Não-forma circular do revestimento |
% |
£1.0 |
| Núcleo/erro concentricidade do revestimento |
milímetro |
£0.5 |
| Diâmetro de revestimento |
milímetro |
245±5 |
| Não-forma circular de revestimento |
% |
£6.0 |
| Erro da concentricidade do revestimento/revestimento |
milímetro |
£12.0 |
| Comprimento de onda de interrupção do cabo |
nanômetro |
£1260 |
|
Coeficiente de atenuação
|
1310nm |
dB/km |
£0.36 |
| 1550nm |
dB/km |
£0.22 |
| Nível de esforço da prova |
kpsi |
≥100 |
|
Dimensões de construções do cabo:
|
Contagem da fibra
|
Estrutura
|
Fibras pelo tubo
|
Diâmetro fraco do tubo (milímetros)
|
CSM
diâmetro/diâmetro da almofada (milímetros)
|
Espessura nominal do revestimento exterior
(milímetro)
|
Altura do diâmetro do cabo (milímetros)
|
Peso do cabo (kg/km)
|
| 4 |
1+5 |
4 |
1.8±0.1 |
1.4/1.4 |
1,4 |
8.5±0.3 |
75 |
| 6 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1,4 |
8.5±0.3 |
75 |
| 8 |
1+5 |
8 |
1.9±0.1 |
1.4/1.4 |
1,4 |
8.5±0.3 |
75 |
| 12 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1,4 |
8.5±0.3 |
75 |
| 24 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1,4 |
8.5±0.3 |
75 |
| 36 |
1+6 |
12 |
1.95±0.1 |
1.5/1.5 |
1,6 |
8.8±0.3 |
85 |
| 48 |
1+5 |
12 |
1.95±0.1 |
1.5/1.5 |
1,6 |
9.3±0.3 |
90 |
| 60 |
1+5 |
12 |
1.95±0.1 |
1.6/1.6 |
1,6 |
9.3±0.3 |
90 |
| 72 |
1+6 |
12 |
1.95±0.1 |
2.0/2.0 |
1,6 |
9.6±0.3 |
95 |
| 96 |
1+8 |
12 |
1.95±0.1 |
1.4/3.2 |
1,6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/5.7 |
1,8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
2.0/2.0 |
1,8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
2.0/3.7 |
1,8 |
16.2±0.3 |
240 |
|
Nota: Esta folha de dados pode somente ser uma referência, mas não um suplemento ao contrato. Contacte por favor nosso gerente de vendas para mais informações detalhadas.
Nós produzimos e o cabo do teste cumpre com o padrão de seguimento:
| Desempenho mecânico |
| Max Tension Performance |
IEC 60794-1-2-E |
| Máximo Operação Tensão |
IEC 60794-1-2-E1 |
| Teste do esmagamento |
IEC 6079 – 1-2-E3 |
| Teste de impacto |
IEC 60794-1-2-E4 |
| Dobra repetida |
IEC 60794-1-2-E6 |
| Teste da torsão |
IEC 60794-1-2-E7 |
| Curvatura de cabo |
IEC 60794-1-2-E11A |
| Coeficiente de atenuação |
ITU-T G.652 |
| Teste estrutural |
IEC-60793-1-20 |
| Desempenho ambiental |
| Ciclagem da temperatura |
IEC 60794-1-2-F1 |
| Penetração da água |
IEC 60794-1-2-F5B |
| Fluxo composto de arquivo |
IEC 60794-1-E14
|
Descrição do produto
As fibras, μm 250, são posicionadas em um tubo fraco feito de um plástico alto do módulo. Os tubos são enchidos com um composto de enchimento do à prova de água. O tubo é envolvido com uma camada de PSP longitudinalmente. Entre o PSP e o tubo fraco o material deobstrução é aplicado para manter o estojo compacto do cabo e à prova d'água. Reboque fios de aço paralelos são colocados nos dois lados da fita de aço. Então, o cabo é terminado com uma bainha do PE.

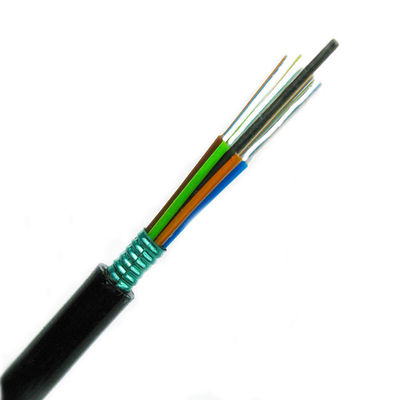

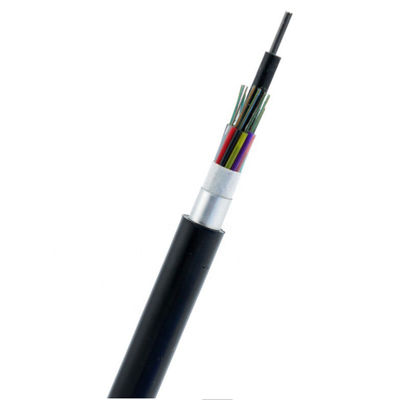

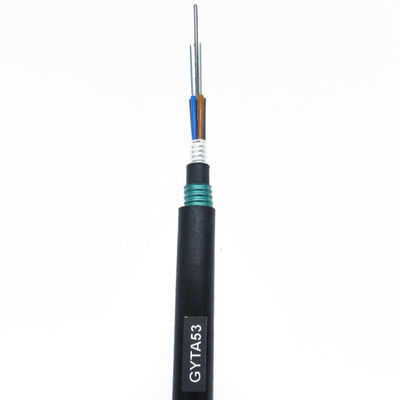

Estrutura do cabo

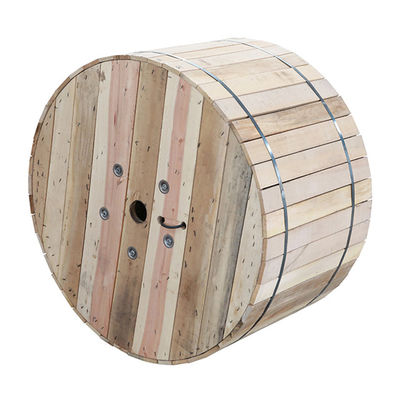

Embalagem
1/2/3/4km ou cilindro de madeira personalizado da exportação do comprimento
FAQ
1.Are você empresa ou fabricante tradning?
Nós somos o fabricante com uma experiência de 10 anos, nós somos especializados na pesquisa, no desenvolvimento e na produção
para o cabo de fibra ótica. Nossa fábrica está na cidade de Guangzhou, bem-vinda para visitar-nos!
2.About a qualidade?
Nós entrega testamos antes cada fibras quando produção terminada.
Após a confirmação do preço, você pode exigir para que as amostras grátis verifiquem nossa qualidade.
3.Can você para aceitar a ordem pequena?
Sim, a ordem pequena está disponível. Nós apoiamos o projeto novo de nossos clientes, como nós sabemos que o negócio é sempre da ordem pequena.
4.What é seu prazo de entrega?
Geralmente sobre dias de trabalho 3-7days, depende principalmente da quantidade da ordem.
Mas os pls sejam assegurados que nós arranjaremos seus bens o mais cedo possível após seu pagamento.
5.Can você para aceitar o serviço do OEM?
Sim, nós damos boas-vindas ao serviço do OEM. Nós podemos imprimir seu logotipo no produto. Toda a ideia de você está disponível.
