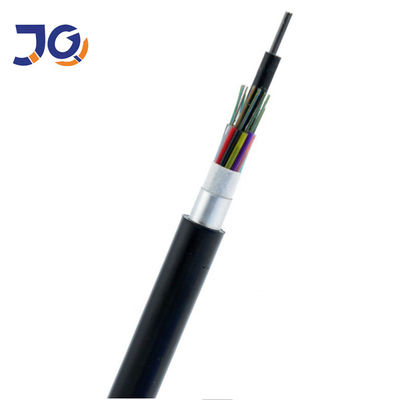

Cabo de fibra ótica aéreo do canal do cabo de fibra ótica GYTA
Descrição do produto
|
Contagem da fibra
|
2-288
|
Camada impermeável
|
Núcleo do cabo enchido com o gel ou a água do cabo que obstruem a fita, água que obstrui fios.
|
|
Tubo fraco
|
a fibra colorida no tubo fraco, geleia-encheu-se
|
Bainha
|
Polietileno (PE)
|
|
Membro de força central
|
Fio de aço ou FRP
|
Temp da operação
|
-40°~+70°
|
Características:
Até 288 fibras.
Tubo fraco construção gel-enchida para a proteção superior da fibra.
Armadura de aço ondulada da fita para proteger o cabo de dano mecânico.
Projeto UV e impermeável.
Aplicação:
Espinhas dorsais e acesso.
Instalado nos canais, aéreos
Parâmetro da fibra
| Artigo |
Unidade |
Especificação |
| Tipo da fibra |
G.652D |
|
Diâmetro de campo de modo
|
1310nm |
milímetro |
9.2±0.4 |
| 1550nm |
milímetro |
10.4±0.8 |
| Diâmetro do revestimento |
milímetro |
125.0±1 |
| Não-forma circular do revestimento |
% |
≤1.0 |
| Núcleo/erro concentricidade do revestimento |
milímetro |
≤0.5 |
| Diâmetro de revestimento |
milímetro |
245±5 |
| Não-forma circular de revestimento |
% |
≤6.0 |
| Erro da concentricidade do revestimento/revestimento |
milímetro |
≤12.0 |
| Comprimento de onda de interrupção do cabo |
nanômetro |
≤1260 |
|
Coeficiente de atenuação
|
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dB/km |
≤0.22 |
| Nível de esforço da prova |
kpsi |
≥100 |
Dimensões de construções do cabo
|
Contagem da fibra
|
Estrutura
|
Fibras pelo tubo
|
Diâmetro fraco do tubo (milímetros)
|
CSM
diâmetro/diâmetro da almofada (milímetros)
|
Espessura nominal do revestimento exterior
(milímetro)
|
Altura do diâmetro do cabo (milímetros)
|
Peso do cabo (kg/km)
|
| 4 |
1+5 |
4 |
1.8±0.1 |
1.4/1.4 |
1,4 |
8.5±0.3 |
75 |
| 6 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1,4 |
8.5±0.3 |
75 |
| 8 |
1+5 |
8 |
1.9±0.1 |
1.4/1.4 |
1,4 |
8.5±0.3 |
75 |
| 12 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1,4 |
8.5±0.3 |
75 |
| 24 |
1+5 |
6 |
1.85±0.1 |
1.4/1.4 |
1,4 |
8.5±0.3 |
75 |
| 36 |
1+6 |
12 |
1.95±0.1 |
1.5/1.5 |
1,6 |
8.8±0.3 |
85 |
| 48 |
1+5 |
12 |
1.95±0.1 |
1.5/1.5 |
1,6 |
9.3±0.3 |
90 |
| 60 |
1+5 |
12 |
1.95±0.1 |
1.6/1.6 |
1,6 |
9.3±0.3 |
90 |
| 72 |
1+6 |
12 |
1.95±0.1 |
2.0/2.0 |
1,6 |
9.6±0.3 |
95 |
| 96 |
1+8 |
12 |
1.95±0.1 |
1.4/3.2 |
1,6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/5.7 |
1,8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
2.0/2.0 |
1,8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
2.0/3.7 |
1,8 |
16.2±0.3 |
240 |
Nós produzimos e o cabo do teste cumpre com o padrão de seguimento:
| Desempenho mecânico |
| Max Tension Performance |
IEC 60794-1-2-E |
| Máximo Operação Tensão |
IEC 60794-1-2-E1 |
| Teste do esmagamento |
IEC 6079 – 1-2-E3 |
| Teste de impacto |
IEC 60794-1-2-E4 |
| Dobra repetida |
IEC 60794-1-2-E6 |
| Teste da torsão |
IEC 60794-1-2-E7 |
| Curvatura de cabo |
IEC 60794-1-2-E11A |
| Coeficiente de atenuação |
ITU-T G.652 |
| Teste estrutural |
IEC-60793-1-20 |
| Desempenho ambiental |
| Ciclagem da temperatura |
IEC 60794-1-2-F1 |
| Penetração da água |
IEC 60794-1-2-F5B |
| Fluxo composto de arquivo |
IEC 60794-1-E14
|

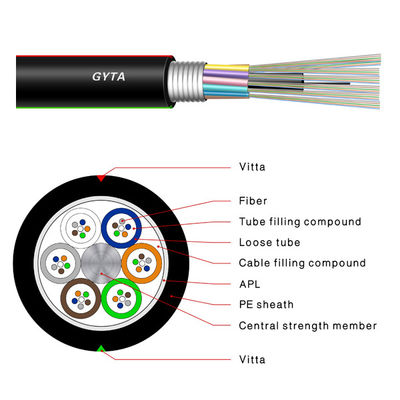

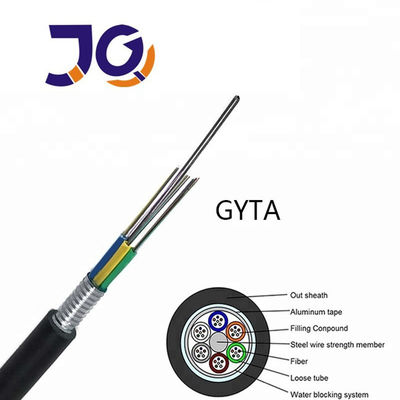

Estrutura do cabo

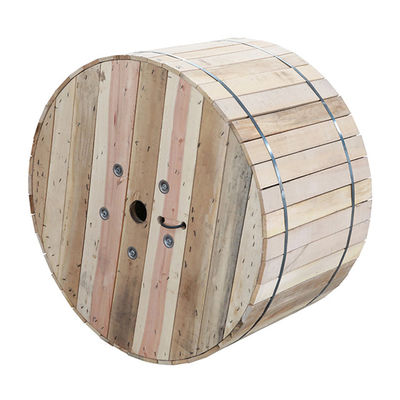

Embalagem
cilindro Ferro-de madeira ou cilindro de madeira fumugated, cilindro de madeira normal
O tamanho do cilindro pode ser projetado, detalhes cálculo para apropriado para recipientes
FAQ
1.Are você empresa ou fabricante tradning?
Nós somos o fabricante com uma experiência de 10 anos, nós somos especializados na pesquisa, no desenvolvimento e na produção
para o cabo de fibra ótica. Nossa fábrica está na cidade de Guangzhou, bem-vinda para visitar-nos!
2.About a qualidade?
Nós entrega testamos antes cada fibras quando produção terminada.
Após a confirmação do preço, você pode exigir para que as amostras grátis verifiquem nossa qualidade.
3.Can você para aceitar a ordem pequena?
Sim, a ordem pequena está disponível. Nós apoiamos o projeto novo de nossos clientes, como nós sabemos que o negócio é sempre da ordem pequena.
4.What é seu prazo de entrega?
Geralmente sobre dias de trabalho 3-7days, depende principalmente da quantidade da ordem.
Mas os pls sejam assegurados que nós arranjaremos seus bens o mais cedo possível após seu pagamento.
5.Can você para aceitar o serviço do OEM?
Sim, nós damos boas-vindas ao serviço do OEM. Nós podemos imprimir seu logotipo no produto. Toda a ideia de você está disponível.
