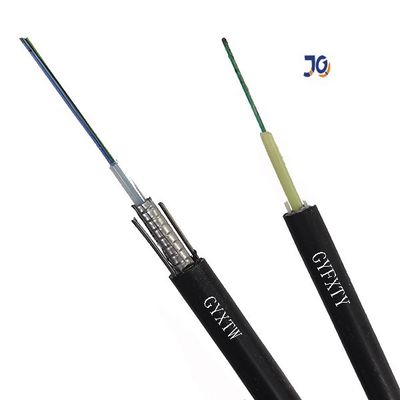

12 24 núcleos GYXTW cabografam preços blindados do cabo de fibra ótica do canal
A fibra de 250μm é posicionada em um tubo fraco feito de um plástico alto do módulo. Os tubos são enchidos com um composto de enchimento do à prova de água. O tubo é envolvido com uma camada de PSP longitudinalmente. Entre o PSP e o tubo fraco o material deobstrução é aplicado para manter o estojo compacto do cabo e à prova d'água. Dois fios de aço paralelos são colocados nos dois lados da fita de aço. Os fios de aço paralelos são colocados na fita de dois lados. O cabo é terminado com uma folha do polietileno (PE).
Características
1, bom desempenho mecânico e da temperatura
2, tubo fraco de grande resistência que é hidrólise resistente
3, composto especial do enchimento do tubo para assegurar uma proteção crítica da fibra
4, resistência do esmagamento e flexibilidade
5, PSP que aumenta a umidade-prova
6, dois fios de aço paralelos para assegurar a resistência à tração
as 7, instalações de pequeno diâmetro, de pouco peso e amigáveis
8, temperatura do armazenamento/de funcionamento: -40℃~+70℃
Aplicação
Útil no canal/antena
Parâmetro da fibra
| Não. |
Artigos |
Unidade |
Especificação |
| G.652D |
| 1 |
Diâmetro de campo de modo |
1310nm |
μm |
9.2±0.4 |
| 1550nm |
μm |
10.4±0.5 |
| 2 |
Diâmetro do revestimento |
μm |
124.8±0.7 |
| 3 |
Não-forma circular do revestimento |
% |
≤0.7 |
| 4 |
Erro da concentricidade do Núcleo-revestimento |
μm |
≤0.5 |
| 5 |
Diâmetro de revestimento |
μm |
245±5 |
| 6 |
Não-forma circular de revestimento |
% |
≤6.0 |
| 7 |
Erro da concentricidade do Revestimento-revestimento |
μm |
≤12.0 |
| 8 |
Comprimento de onda de interrupção do cabo |
nanômetro |
λcc≤1260 |
| 9 |
Atenuação (máximo) |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dB/km |
≤0.24 |
Parâmetros do cabo
| Artigos |
Especificações |
| Contagem da fibra |
2~24 |
| Fibra de revestimento colorida |
Dimensão |
250µm±15µm |
| Cor |
Azul, alaranjado, verde, Brown, cinza, branco |
| Tubo fraco |
Dimensão |
2.10mm±0.05mm |
| Material |
PBT |
| Cor |
Natural |
| Membro de força |
Diâmetro |
1.0mm |
| Material |
Aço |
| Revestimento exterior |
Dimensão |
8.0mm±0.1mm |
| Material |
PE |
| Cor |
Preto |
Características mecânicas e ambientais
| Artigos |
Una |
Especificações |
| Tensio (prazo) |
N |
600 |
| Tensão (a curto prazo) |
N |
1500 |
| Esmagamento (prazo) |
N/10cm |
300 |
| Esmague (a curto prazo) |
N/10cm |
1000 |
| Raio de curvatura mínimo (dinâmica) |
milímetro |
20D |
| Raio de curvatura mínimo (estática) |
milímetro |
10D |
| Temperatura da instalação |
℃ |
-20~+60 |
| Temperatura de funcionamento |
℃ |
-40~+70 |
| Temperatura de armazenamento |
℃ |
-40~+70 |
Parâmetro técnico
| Contagem da fibra |
Diâmetro do cabo (milímetros) |
Peso do cabo (kg/km) |
Resistência à tração
Longo/curto
Termo (N)
|
Resistência do esmagamento
Longo/curto
Termo (N/100mm)
|
Dobra
Estática/dinâmica do raio
(milímetro)
|
| 2~12 |
10,6 |
124 |
1000/3000 |
1000/3000 |
10D/20D |
| 14~24 |
12,0 |
147 |
1000/3000 |
1000/3000 |
10D/20D |
| Características da transmissão |
| |
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
Max Attenuation
(dB/km) (+20℃)
|
850 nanômetro |
|
|
3,0 |
3,3 |
| 1300 nanômetro |
|
|
1,0 |
1,0 |
| 1310 nanômetro |
0,36 |
0,4 |
|
|
| 1550 nanômetro |
0,24 |
0,23 |
|
|
| Comprimento de onda bonito-fora do cabo (nanômetro) |
≤1260 |
≤1450 |
|
|
Detalhe de embalagem:
1km/2km/3km/4km/5km pelo cilindro de madeira.
5KM: 100*100*90CM. 4KM: 90*90*78CM
Transporte: Pelo ar de sea/by ou pela entrega expressa, depende da quantidade da ordem
|
Quantidade (quilômetros)
|
Amostras
|
1-100km
|
100-1000km
|
|
O tempo o mais adiantado
|
1days
|
3-5 dias do trabalho
|
5-7 dias do trabalho
|
Para assegurar melhor a segurança de seus bens, os serviços de empacotamento profissionais, a favor do meio ambiente, convenientes e eficientes serão provided.1-5km/roll. Embalado pelo cilindro de madeira. A outra embalagem disponível de acordo com o pedido do cliente.

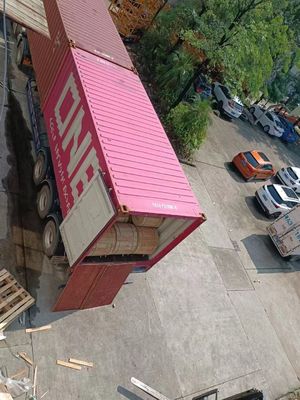

Imagem de enviar Kenya Nariobi/Peru Lima:
Perfil da empresa:
O cabo ótico co da fibra jiqian de Guangzhou., LTD é ficado situado na cidade de guangzhou, zona industrial do wai novo da província de Guangdong, cidade do xintang, é uma coleção da pesquisa científica, desenvolvimento, produção, vendas para a integração da especialização em grande escala da empresa conservada em estoque comum da alto-tecnologia, especializando-se na produção de várias especificações do cabo do núcleo 2-288.
RFQ:
É você o fabricante real?
Sim, nós somos fábrica na porcelana de guangzhou, bem-vinda para visitar-nos!
2. que é sua quantidade mínima?
1KM. Nós apoiamos o projeto novo de nossos clientes, a ordem experimental estamos disponíveis
3.Can eu obtenho uma amostra?
Sim, nós fornecemos a amostra grátis e você apenas precisa de pagar pelo frete expresso.
4.What sobre o pagamento?
L/C, T/T, Western Union e Paypal são aceitáveis.
tempo 5.Delivery?
Geralmente 3-7 dias de trabalho, igualmente é de acordo com o qty.
6.Can você para fornecer produtos personalizados e logotipo?
Sim, nós fornecemos o serviço de OEM&ODM, pls sentimos livres contactar.
