Descrição de produto

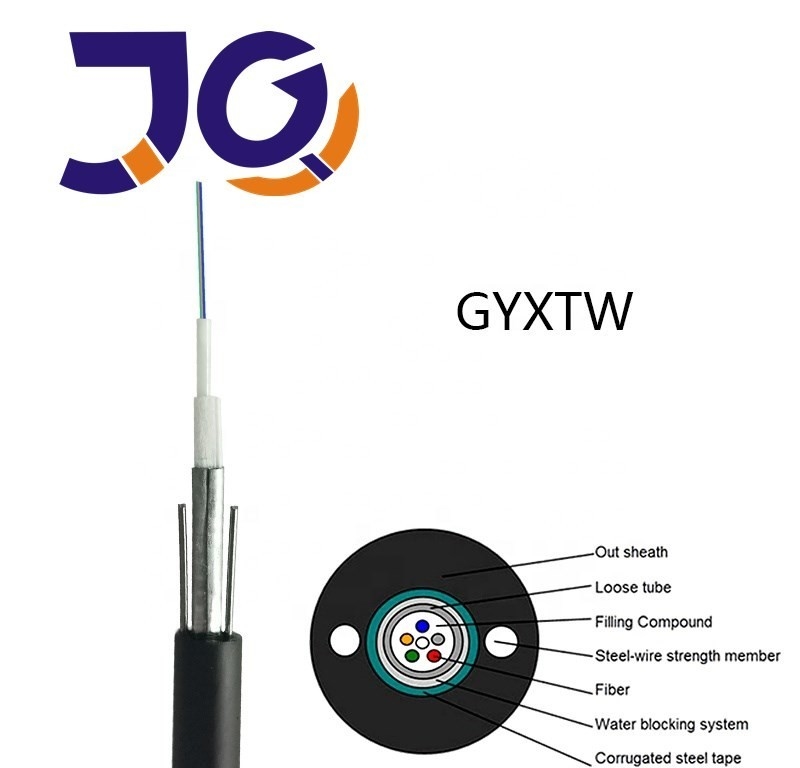

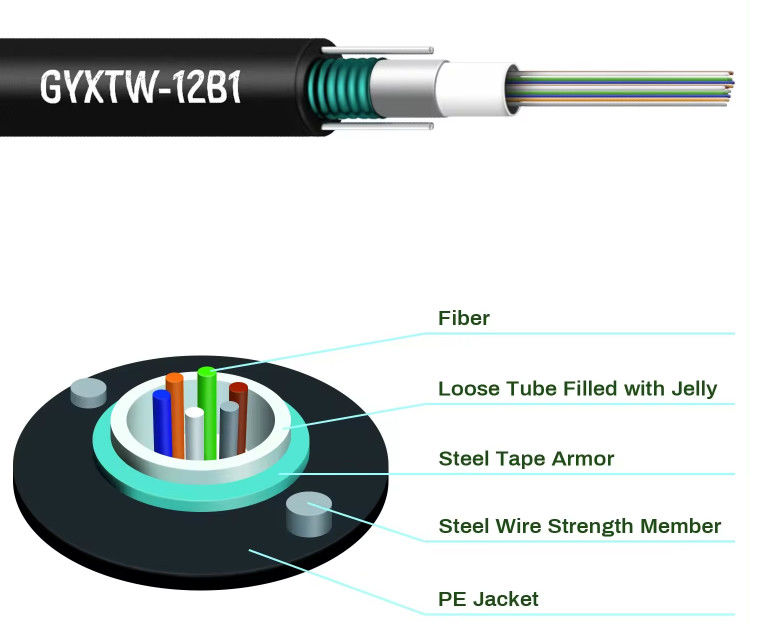

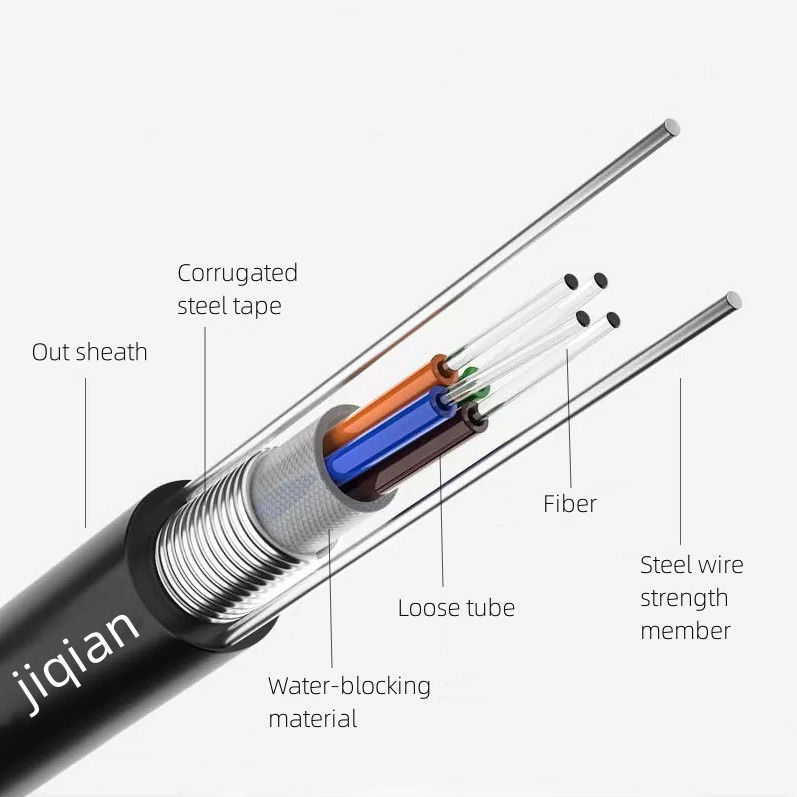

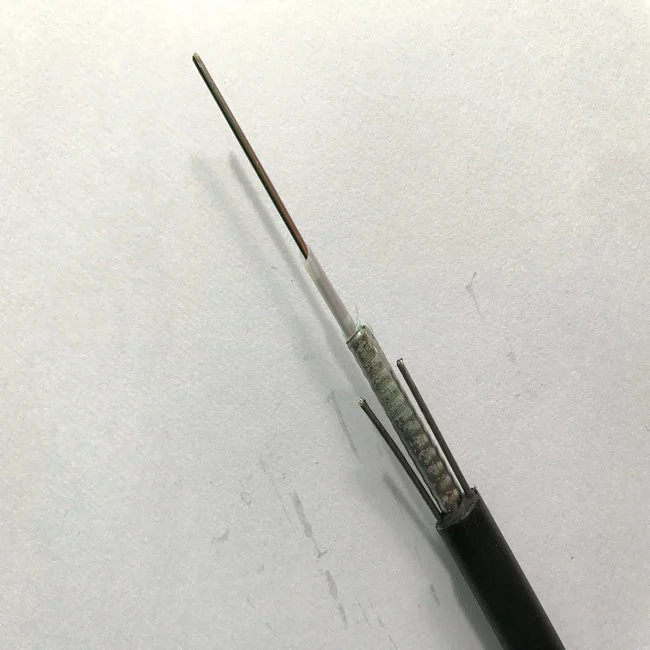

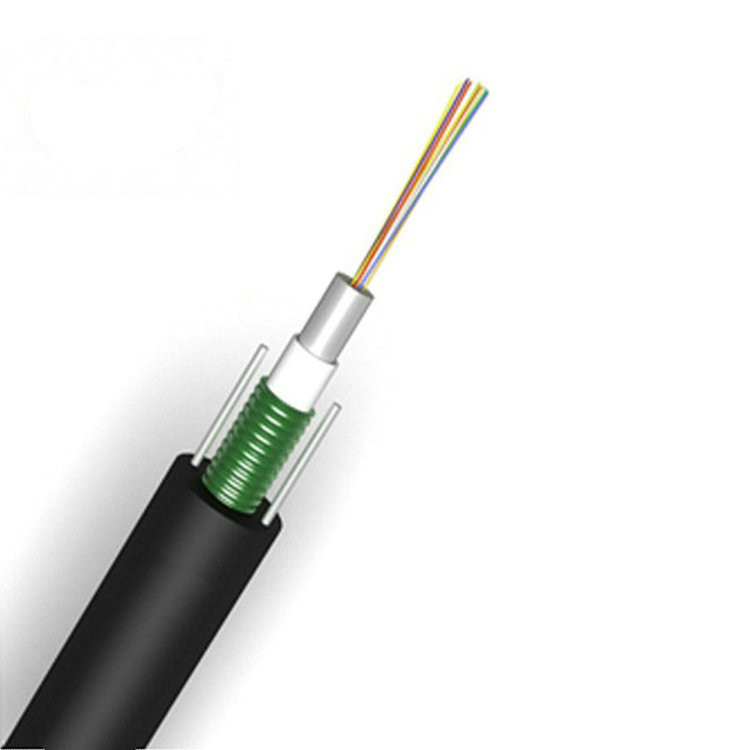

A fibra de 250 μm é posicionada em um tubo solto feito de um plástico de alto módulo.Entre o PSP e o tubo solto é aplicado um material de bloqueio de água para manter o cabo compacto e à prova d'águaOs fios de aço paralelos são colocados nos dois lados da fita de aço. Os fios de aço paralelos são colocados nos dois lados da fita.
Características
1,Bom desempenho mecânico e de temperatura
2, Tubos soltos de alta resistência resistentes à hidrólise
3. Um composto especial de enchimento de tubos assegura uma protecção crítica da fibra
4, Resistência à esmagamento e flexibilidade
5, PSP reforçando a resistência à humidade
6, Dois fios de aço paralelos garantem a resistência à tração
7,Diâmetro pequeno, peso leve e instalação amigável
8, Armazenamento / Temperatura de funcionamento: -40°C ~ +70°C
Aplicação
Utilizável em dutos / antenas
Parâmetro da fibra
| - Não, não. |
Números |
Unidade |
Especificações |
| G.652D |
| 1 |
Diâmetro do campo de modo |
1310 nm |
μm |
9.2±0.4 |
| 1550 nm |
μm |
10.4±0.5 |
| 2 |
Diâmetro do revestimento |
μm |
1240,8 ± 0.7 |
| 3 |
Revestimento não circular |
% |
≤ 0.7 |
| 4 |
Erro de concentricidade do revestimento do núcleo |
μm |
≤ 0.5 |
| 5 |
Diâmetro do revestimento |
μm |
245 ± 5 |
| 6 |
Revestimento não circular |
% |
≤ 6.0 |
| 7 |
Erro de concentricidade revestimento-revestimento |
μm |
≤ 12.0 |
| 8 |
Comprimento de onda de corte do cabo |
nm |
λcc≤1260 |
| 9 |
Atenuação (máximo) |
1310 nm |
dB/km |
≤ 0.36 |
| 1550 nm |
dB/km |
≤ 0.24 |
Parâmetros do cabo
| Números |
Especificações |
| Contagem de fibras |
2 ~ 24 |
| Fibras de revestimento coloridas |
Dimensão |
250 μm±15 μm |
| Cores |
Azul, laranja, verde, marrom, cinza, branco |
| Tubos soltos |
Dimensão |
20,10 mm±0,05 mm |
| Materiais |
PBT |
| Cores |
Naturais |
| Membro da Força |
Diâmetro |
1.0 mm |
| Materiais |
Aço |
| Vestuário exterior |
Dimensão |
80,0 mm±0,1 mm |
| Materiais |
PE |
| Cores |
Negro |
Características mecânicas e ambientais
| Números |
Unam-se. |
Especificações |
| Tensio (a longo prazo) |
N |
600 |
| Tensão (a curto prazo) |
N |
1500 |
| Crush (a longo prazo) |
N/10cm |
300 |
| Crush (a curto prazo) |
N/10cm |
1000 |
| Min. raio de curvatura (dinâmico) |
mm |
20D |
| Min. Raio de curvatura (estático) |
mm |
10D |
| Temperatura de instalação |
°C |
-20~+60 |
| Temperatura de funcionamento |
°C |
-40~+70 |
| Temperatura de armazenamento |
°C |
-40~+70 |
Parâmetro técnico
| Contagem de fibras |
Diâmetro do cabo (mm) |
Peso do cabo (kg/km) |
Resistência à tração
Long/Short
Prazo (N)
|
Resistência ao esmagamento
Long/Short
Prazo (N/100 mm)
|
Curvatura
Radius estático/dinâmico
(mm)
|
| 2 ~ 12 |
10.6 |
124 |
1000/3000 |
1000/3000 |
10D/20D |
| 14 ~ 24 |
12.0 |
147 |
1000/3000 |
1000/3000 |
10D/20D |
| Características da transmissão |
| |
G.652 |
G.655 |
50/125 μm |
62.5/125 μm |
|
Max. atenuação
(dB/km) (+20°C)
|
850 nm |
|
|
3.0 |
3.3 |
| 1300 nm |
|
|
1.0 |
1.0 |
| 1310 nm |
0.36 |
0.4 |
|
|
| 1550 nm |
0.24 |
0.23 |
|
|
| Comprimento de onda de corte do cabo (nm) |
≤ 1260 |
≤ 1450 |
|
|
Detalhes da embalagem:
1 km/2 km/3 km/4 km/5 km por tambor de madeira.
5KM: 100*100*90cm. 4KM: 90*90*78cm.
Transporte:Por via marítima/aérea ou entrega expressa,depende da quantidade da encomenda
|
Quantidade ((km)
|
Amostragens
|
1 a 100 km
|
100 a 1000 km
|
|
Tempo mais cedo
|
1 dia
|
3-5 dias úteis
|
5-7 dias úteis
|
Para garantir melhor a segurança das suas mercadorias, serão prestados serviços de embalagem profissionais, ecológicos, convenientes e eficientes.Outra embalagem disponível de acordo com o pedido do cliente.
Imagem do transporte marítimo Quênia Nariobi / Peru Lima:
Perfil da empresa:
Guangzhou jiqian fibra óptica cabo co., LTD está localizado na cidade de Guangzhou, província de Guangdong nova zona industrial wai, cidade de xintang, é uma coleção de pesquisa científica, desenvolvimento, produção,vendas para a integração da especialização em larga escala da empresa anónima de alta tecnologia, especializada na produção de várias especificações de cabo de núcleo 2-288.
RFQ:
AÉ o verdadeiro fabricante?
Sim, somos fábrica em Guangzhou China, bem-vindo a nos visitar!
2Qual é a sua quantidade mínima?
Apoiamos o novo projeto dos nossos clientes, a encomenda de teste está disponível
3- Posso obter uma amostra?
Sim, nós fornecemos amostra GRATUITA e você só precisa pagar pelo frete expresso.
4- E quanto ao pagamento?
L/C, T/T, Western Union e Paypal são aceitáveis.
5- Tempo de entrega?
Geralmente 3-7 dias úteis, também é de acordo com a quantidade.
6Pode fornecer produtos personalizados e logotipo?
Sim, fornecemos serviço OEM & ODM, pls sinta-se livre para entrar em contato.
