Descrição de produto

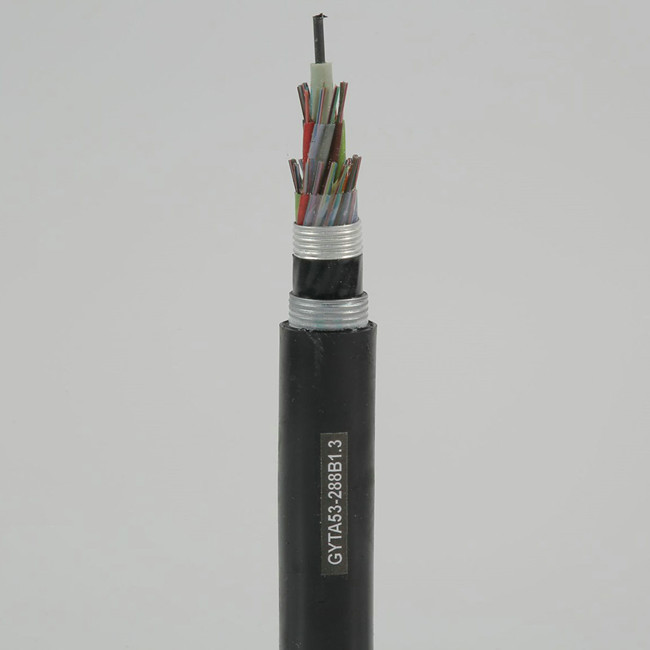

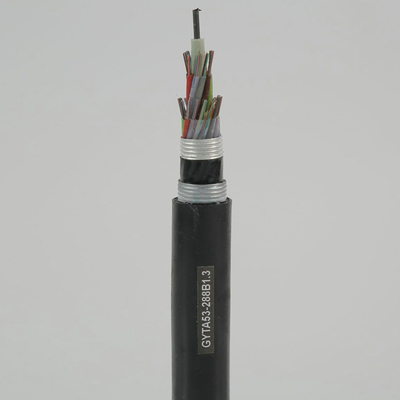

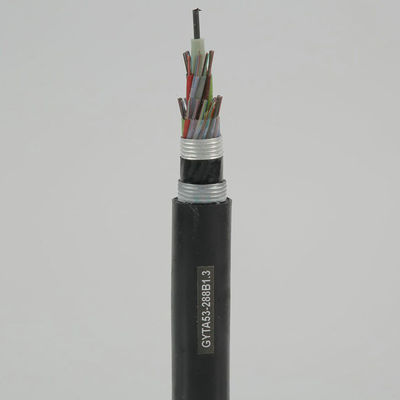

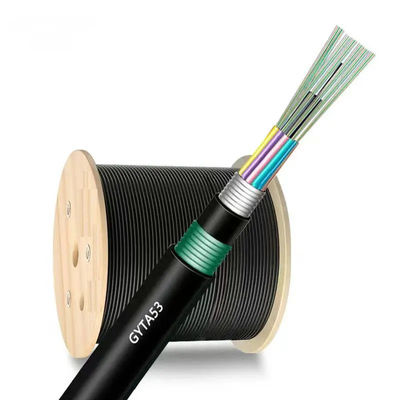

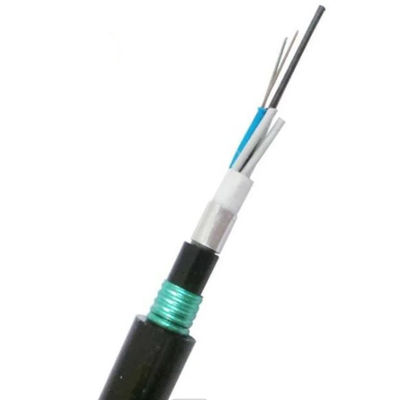

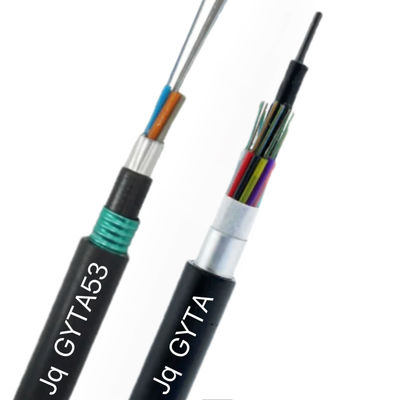

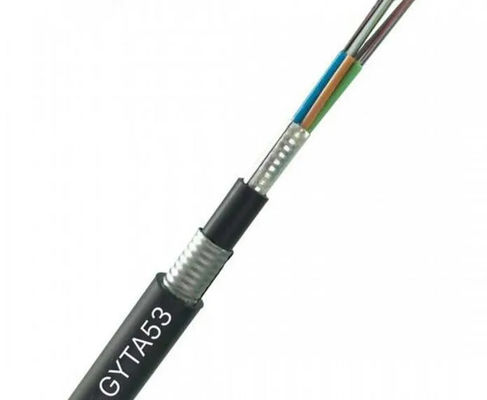

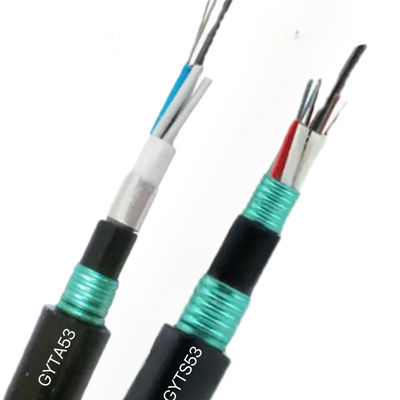

2- 288 Faixa de aço resistente à umidade do núcleo blindado GYTA53 Cabo de fibra óptica para subterrâneo
Características:
Construção de tubos soltos com gel para proteção de fibras superiores;
Camarão com blindagem dupla;
Para protecção contra roedores e enterro directo;
Projeto resistente aos raios UV e à umidade
Aplicação:
Base para comunicação de voz ou de dados entre edifícios, pode ser instalada directamente no piso térreo.
Parâmetro da fibra:
| Ponto |
Unidade |
Especificações |
| Tipo de fibra |
G.652D |
|
Diâmetro do campo de modo
|
1310 nm |
mm |
9.2±0.4 |
| 1550 nm |
mm |
10.4±0.8 |
| Diâmetro do revestimento |
mm |
125.0±1 |
| Não circularidade do revestimento |
% |
≤ 1.0 |
| Erro de concentricidade do núcleo/revestimento |
mm |
≤ 0.5 |
| Diâmetro do revestimento |
mm |
245 ± 5 |
| Revestimento não circular |
% |
≤ 6.0 |
| Erro de concentricidade do revestimento/revestimento |
mm |
≤ 12.0 |
| Comprimento de onda de corte do cabo |
nm |
≤ 1260 |
|
Coeficiente de atenuação
|
1310 nm |
dB/km |
0.36 |
| 1550 nm |
dB/km |
≤ 0.22 |
| Nível de tensão de prova |
KPSI |
≥ 100 |
Dimensões das construções de cabos
|
Contagem de fibras
|
Estrutura
|
Fibras por tubo
|
Diâmetro do tubo solto (mm)
|
CSM
Diâmetro/diâmetro da almofada (mm)
|
Espessura nominal do casaco exterior
(mm)
|
Diâmetro/altura do cabo (mm)
|
Peso do cabo (kg/km)
|
| 4 |
1 + 5 |
4 |
10,8 ± 0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1 + 5 |
6 |
10,85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1 + 5 |
8 |
1.9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1 + 5 |
6 |
10,85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1 + 5 |
6 |
10,85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1 + 6 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
80,8 ± 0.3 |
85 |
| 48 |
1 + 5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.3±0.3 |
90 |
| 60 |
1 + 5 |
12 |
1.95±0.1 |
1.6/1.6 |
1.6 |
9.3±0.3 |
90 |
| 72 |
1 + 6 |
12 |
1.95±0.1 |
2.0/2.0 |
1.6 |
9.6±0.3 |
95 |
| 96 |
1 + 8 |
12 |
1.95±0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/5.7 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
2.0/2.0 |
1.8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
2.0/3.7 |
1.8 |
16.2±0.3 |
240 |
|
Produzimos e testamos cabos que cumprem o seguinte padrão:
| Performance mecânica |
| Performance máxima de tensão |
IEC 60794-1-2-E |
| Max. Operação Tensão |
IEC 60794-1-2-E1 |
| Teste de esmagamento |
IEC 6079 ¥1-2-E3 |
| Teste de impacto |
IEC 60794-1-2-E4 |
| Dobragem repetida |
IEC 60794-1-2-E6 |
| Teste de torção |
IEC 60794-1-2-E7 |
| Curva do cabo |
IEC 60794-1-2-E11A |
| Coeficiente de atenuação |
ITU-T G.652 |
| Teste estrutural |
IEC-60793-1-20 |
| Desempenho ambiental |
| Ciclos de temperatura |
IEC 60794-1-2-F1 |
| Penetração da água |
IEC 60794 ◄ 1 ◄ 2-F5B |
| Fluxo de arquivamento de compostos |
IEC 60794-1-E14
|

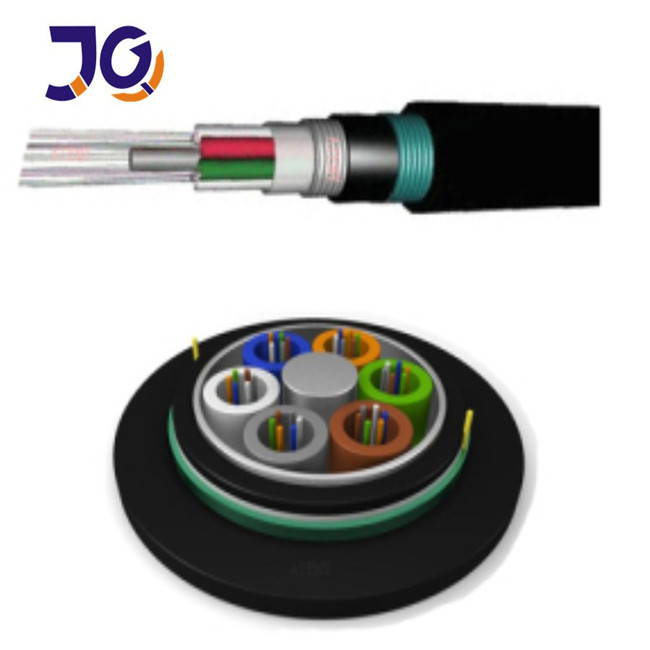

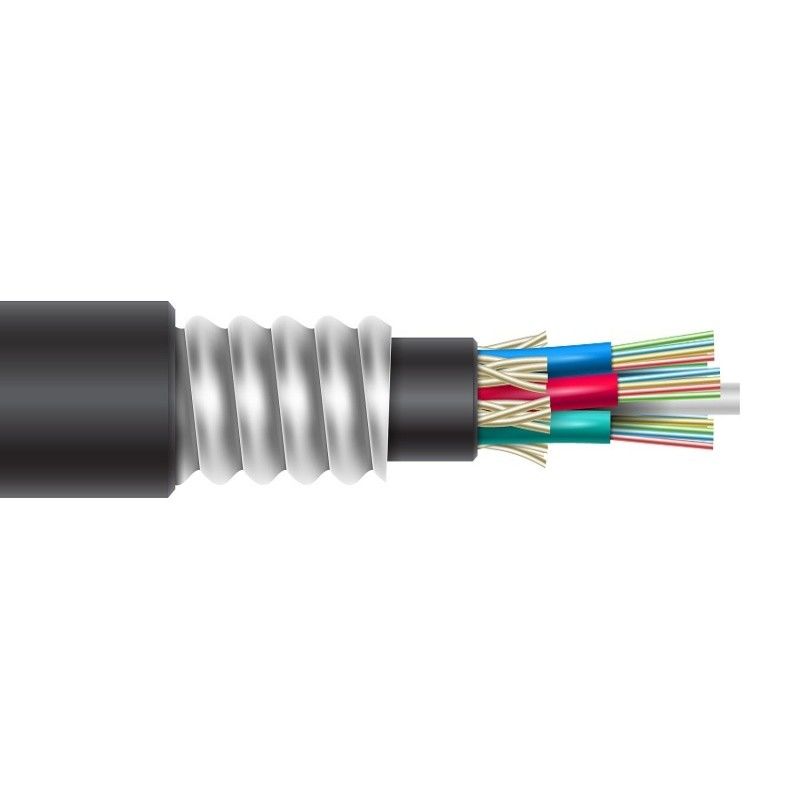

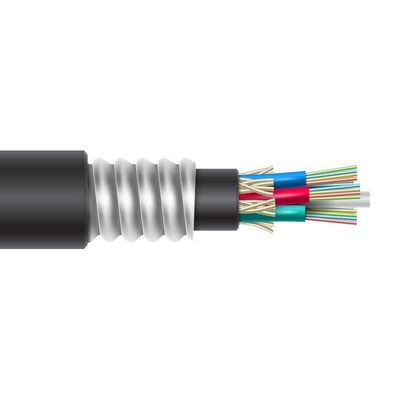

Estrutura do cabo
Embalagem

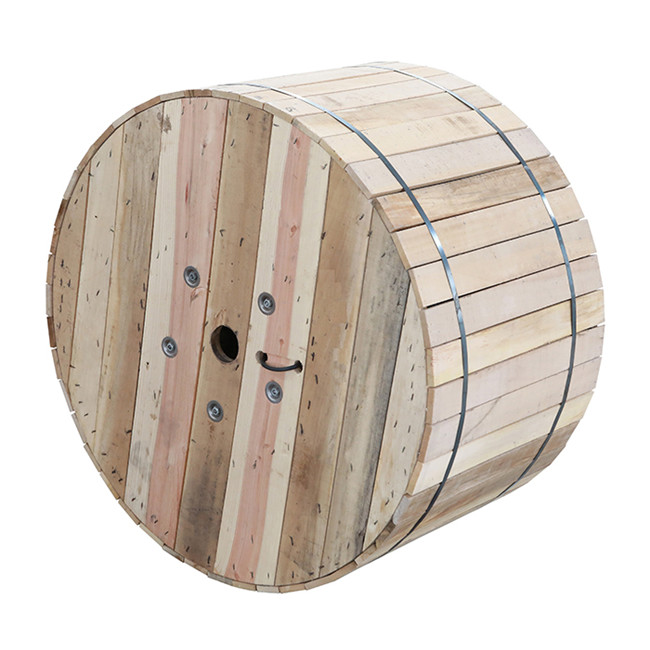

1/2/3/4km ou comprimento personalizado exportar tambor de madeira
Perguntas frequentes
1- É uma empresa comercial ou fabricante?
Somos o fabricante com 10 anos de experiência, somos especializados em pesquisa, desenvolvimento e produção
A nossa fábrica está na cidade de Guangzhou, bem-vindo a visitar-nos!
2- Sobre a qualidade?
Vamos entregar antes de testar todas as fibras quando terminar a produção.
Após a confirmação do preço, você pode exigir amostras gratuitas para verificar nossa qualidade.
3Pode aceitar pequenas encomendas?
Nós apoiamos novos projetos de nossos clientes, como sabemos que os negócios são sempre de pequenas encomendas.
4Qual é o seu prazo de entrega?
Normalmente cerca de 3-7 dias úteis, depende principalmente da quantidade de encomenda.
Mas, por favor, tenha a certeza de que vamos organizar a sua mercadoria o mais rápido possível após o seu pagamento.
5Pode aceitar o serviço OEM?
Sim, damos as boas vindas ao serviço OEM. Podemos imprimir o seu logotipo no produto. Qualquer ideia sua está disponível.
