Descrição de produto
Características:

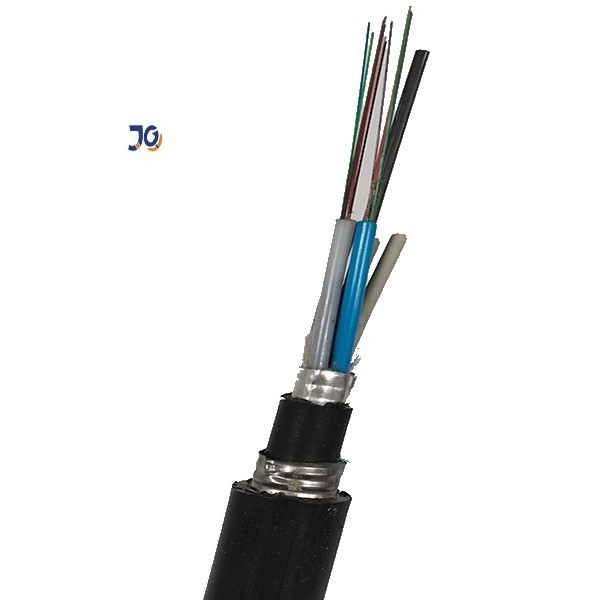

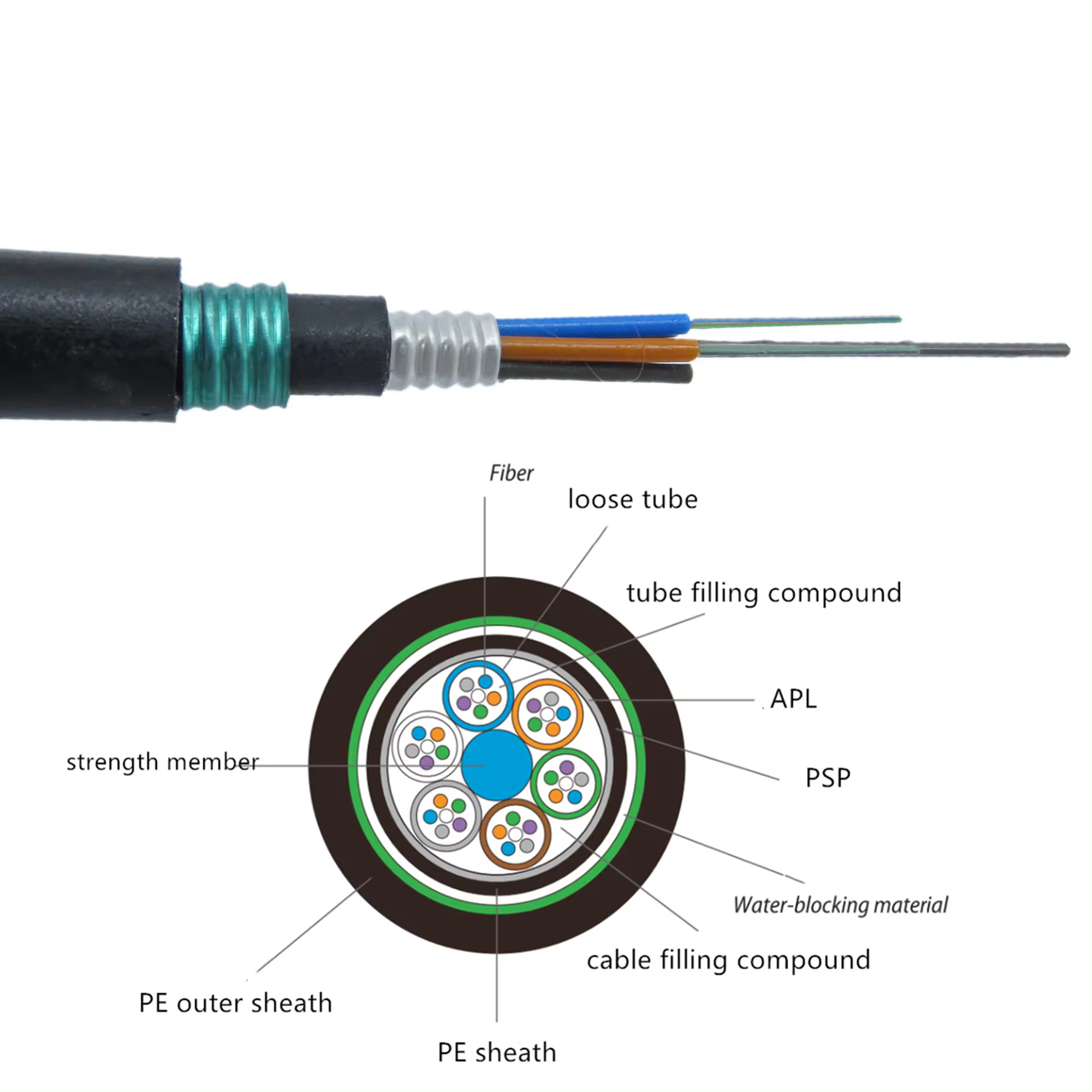

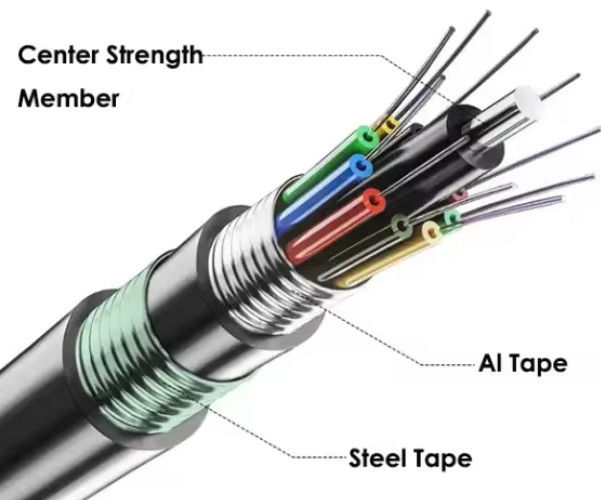

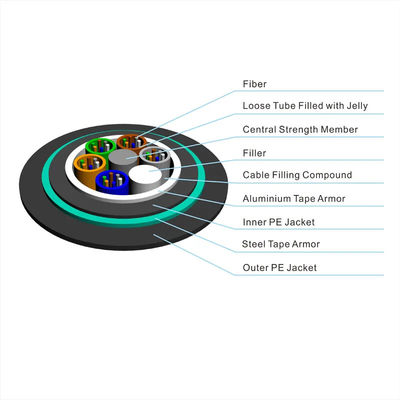

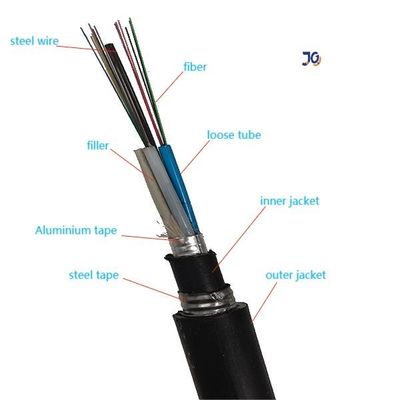

& Tubos soltos enrolados em torno do elemento de resistência central para formar o núcleo do cabo, o núcleo do cabo ligado longitudinalmente por polietileno laminado de alumínio, ligado posteriormente à camada interna de PE,Barreira de umidade e depois fita de aço ondulado laminada com polietileno em ambos os lados, a jaqueta exterior de PE consistia em extrusão de polietileno de densidade média sob a condição de ceco.

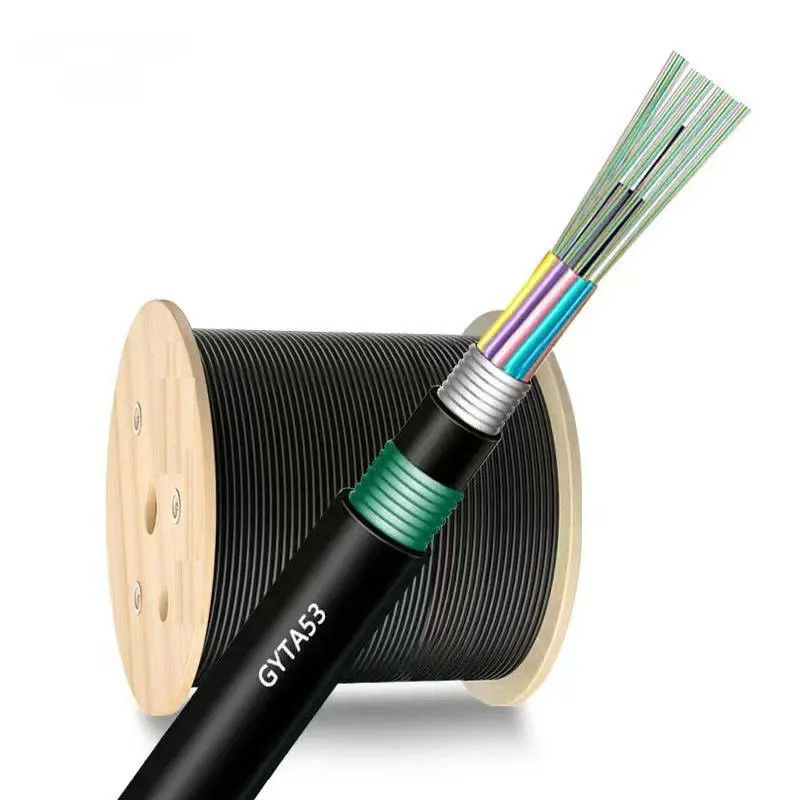

&GYTA53 pode ser utilizado em cabos aéreos e de conduta, não em cabos de enterramento direto.O A em GYTA53 refere-se à fita de alumínio que tem uma melhor resistência à ferrugem e à umidade do que a fita de aço,O cabo GYTA53 tem uma vida útil mais longa quando usado na transmissão de dutos.
1. Alta resistência à tração, bom desempenho em tensões mecânicas, resistência à esmagamento, temperatura e transmissão.
2Os tubos soltos, o núcleo do cabo e todos os interstícios preenchidos com gel e composto à prova de humidade, impedem a entrada de água longitudinalmente.
3A fita de alumínio laminada em ambos os lados com polietileno e estreitamente ligada à bainha interna de PE possui a função de resistência à umidade radial para o cabo.
Parâmetro da fibra:
| Ponto |
Unidade |
Especificações |
| Tipo de fibra |
G.652D |
|
Diâmetro do campo de modo
|
1310 nm |
mm |
9.2±0.4 |
| 1550 nm |
mm |
10.4±0.8 |
| Diâmetro do revestimento |
mm |
125.0±1 |
| Não circularidade do revestimento |
% |
≤ 1.0 |
| Erro de concentricidade do núcleo/revestimento |
mm |
≤ 0.5 |
| Diâmetro do revestimento |
mm |
245 ± 5 |
| Revestimento não circular |
% |
≤ 6.0 |
| Erro de concentricidade do revestimento/revestimento |
mm |
≤ 12.0 |
| Comprimento de onda de corte do cabo |
nm |
≤ 1260 |
|
Coeficiente de atenuação
|
1310 nm |
dB/km |
0.36 |
| 1550 nm |
dB/km |
≤ 0.22 |
| Nível de tensão de prova |
KPSI |
≥ 100 |
Dimensões das construções de cabos
|
Contagem de fibras
|
Estrutura
|
Fibras por tubo
|
Diâmetro do tubo solto (mm)
|
CSM
Diâmetro/diâmetro da almofada (mm)
|
Espessura nominal do casaco exterior
(mm)
|
Diâmetro/altura do cabo (mm)
|
Peso do cabo (kg/km)
|
| 4 |
1 + 5 |
4 |
10,8 ± 0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1 + 5 |
6 |
10,85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1 + 5 |
8 |
1.9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1 + 5 |
6 |
10,85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1 + 5 |
6 |
10,85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1 + 6 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
80,8 ± 0.3 |
85 |
| 48 |
1 + 5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.3±0.3 |
90 |
| 60 |
1 + 5 |
12 |
1.95±0.1 |
1.6/1.6 |
1.6 |
9.3±0.3 |
90 |
| 72 |
1 + 6 |
12 |
1.95±0.1 |
2.0/2.0 |
1.6 |
9.6±0.3 |
95 |
| 96 |
1 + 8 |
12 |
1.95±0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/5.7 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
2.0/2.0 |
1.8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
2.0/3.7 |
1.8 |
16.2±0.3 |
240 |
|
Produzimos e testamos cabos que cumprem o seguinte padrão:
| Performance mecânica |
| Performance máxima de tensão |
IEC 60794-1-2-E |
| Max. Operação Tensão |
IEC 60794-1-2-E1 |
| Teste de esmagamento |
IEC 6079 ¥1-2-E3 |
| Teste de impacto |
IEC 60794-1-2-E4 |
| Dobragem repetida |
IEC 60794-1-2-E6 |
| Teste de torção |
IEC 60794-1-2-E7 |
| Curva do cabo |
IEC 60794-1-2-E11A |
| Coeficiente de atenuação |
ITU-T G.652 |
| Teste estrutural |
IEC-60793-1-20 |
| Desempenho ambiental |
| Ciclos de temperatura |
IEC 60794-1-2-F1 |
| Penetração da água |
IEC 60794 ◄ 1 ◄ 2-F5B |
| Fluxo de arquivamento de compostos |
IEC 60794-1-E14
|
Embalagem

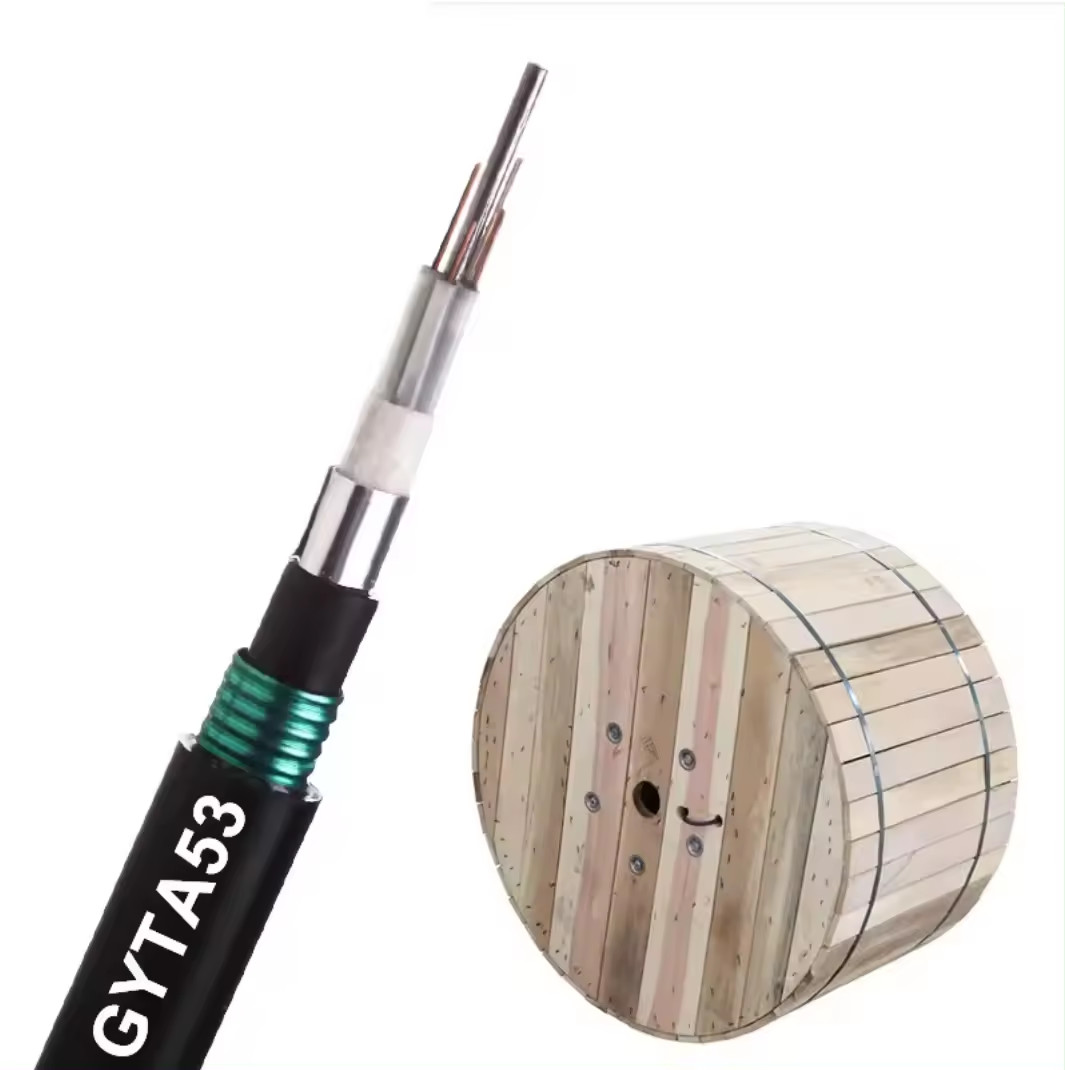

1/2/3/4km ou comprimento personalizado exportar tambor de madeira.
Entrega
Para grandes encomendas: por via marítima (LCL ou FCL)
Para pequenas encomendas: por mar (LCL), por via aérea ou por serviços de correio ((DHL,UPS,TNT...)
O nosso serviço:
1Produtos de qualidade superior: Os nossos cabos são concebidos para proporcionar um desempenho e uma fiabilidade superiores, garantindo uma transmissão de dados sem problemas.
2Soluções personalizadas: Oferecemos soluções personalizadas para atender a requisitos específicos, desde desenhos personalizados até especificações de comprimento.
3Distribuição global: Aproveitando a nossa rede internacional, asseguramos a entrega atempada dos nossos produtos aos clientes em todo o mundo.
4Apoio técnico: A nossa equipa fornece orientação e assistência especializada para otimizar o desempenho dos nossos produtos.
5Inovação: mantemos-nos à frente da curva investindo em investigação e desenvolvimento, oferecendo soluções de ponta para impulsionar a eficiência e o crescimento.
6Serviço ao cliente excepcional: damos prioridade à satisfação do cliente, promovendo parcerias de longo prazo baseadas na confiança e na confiabilidade.
Certificado:
Perguntas frequentes
1- É uma empresa comercial ou fabricante?
Somos o fabricante com 10 anos de experiência, somos especializados em pesquisa, desenvolvimento e produção
A nossa fábrica está na cidade de Guangzhou, bem-vindo a visitar-nos!
2- Sobre a qualidade?
Vamos entregar antes de testar todas as fibras quando terminar a produção.
Após a confirmação do preço, você pode exigir amostras gratuitas para verificar nossa qualidade.
3Pode aceitar pequenas encomendas?
Nós apoiamos novos projetos de nossos clientes, como sabemos que os negócios são sempre de pequenas encomendas.
4Qual é o seu prazo de entrega?
Normalmente cerca de 3-7 dias úteis, depende principalmente da quantidade de encomenda.
Mas, por favor, tenha a certeza de que vamos organizar a sua mercadoria o mais rápido possível após o seu pagamento.
5Pode aceitar o serviço OEM?
Sim, damos as boas vindas ao serviço OEM. Podemos imprimir o seu logotipo no produto. Qualquer ideia sua está disponível.
