Descrição de produto

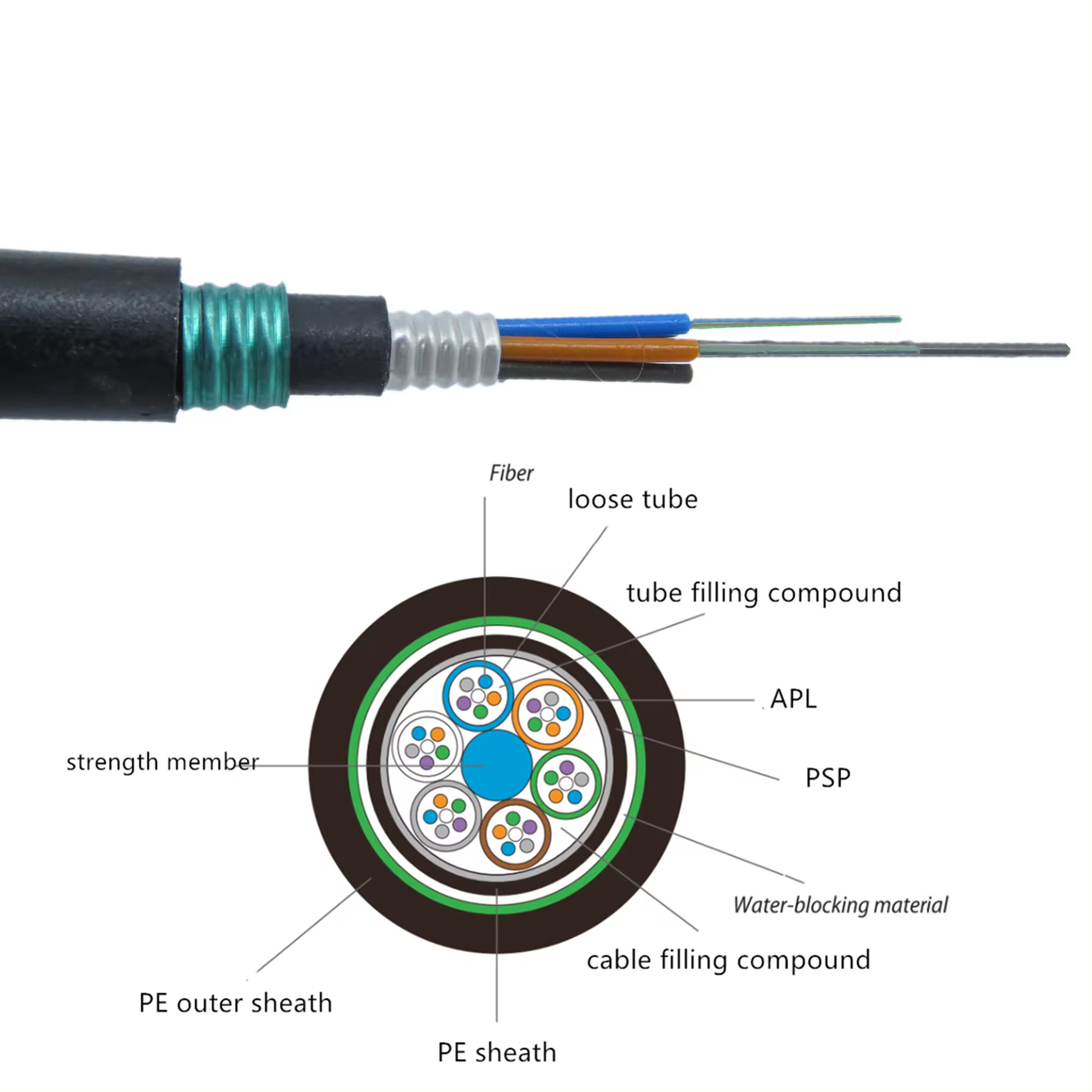

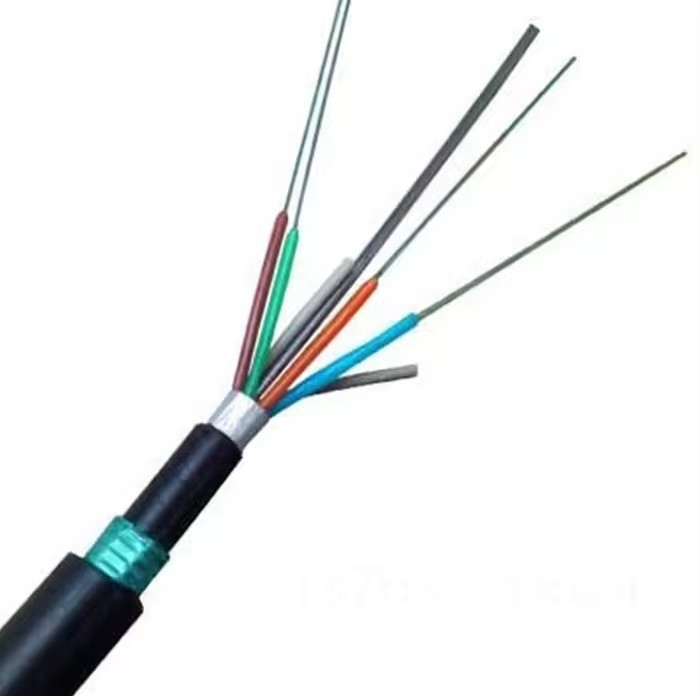

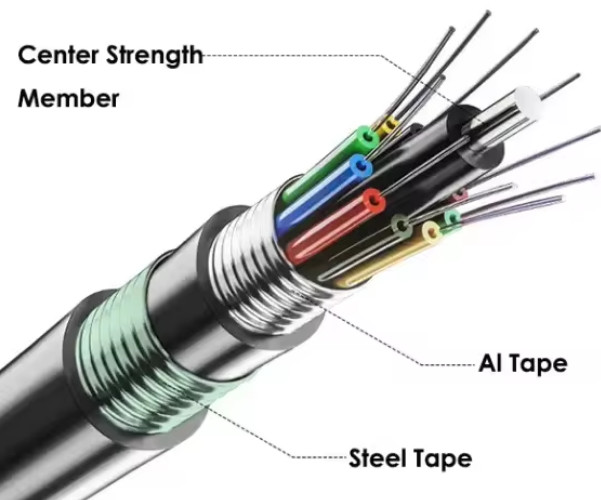

O cabo GYTA53 é construído inserindo uma fibra de 250μm em um tubo solto feito de um material de alto módulo preenchido com um composto repelente de água.Para alguns núcleosO tubo solto (e a corda de enchimento) são enrolados ao redor do centro, reforçando o núcleo num núcleo compacto e redondo.e a lacuna no núcleo é preenchida com um preenchimento de bloqueio de água. Após a fita de alumínio revestida de plástico (APL) ser enrolada longitudinalmente, uma bainha interna de polietileno é extrudida,e a fita de plástico duplo revestido (PSP) é enrolada longitudinalmente e extrudida numa bainha de polietileno para formar um cabo.
Aplicações:
Aplicado aos edifícios do campus na ligação, rede de longa distância, sistema de linhas principais, circuito local ou rede de filiais, ambiente exterior com umidade extrema, alterações de temperatura no ambiente.
Parâmetro da fibra:
| Ponto |
Unidade |
Especificações |
| Tipo de fibra |
G.652D |
|
Diâmetro do campo de modo
|
1310 nm |
mm |
9.2±0.4 |
| 1550 nm |
mm |
10.4±0.8 |
| Diâmetro do revestimento |
mm |
125.0±1 |
| Não circularidade do revestimento |
% |
≤ 1.0 |
| Erro de concentricidade do núcleo/revestimento |
mm |
≤ 0.5 |
| Diâmetro do revestimento |
mm |
245 ± 5 |
| Revestimento não circular |
% |
≤ 6.0 |
| Erro de concentricidade do revestimento/revestimento |
mm |
≤ 12.0 |
| Comprimento de onda de corte do cabo |
nm |
≤ 1260 |
|
Coeficiente de atenuação
|
1310 nm |
dB/km |
0.36 |
| 1550 nm |
dB/km |
≤ 0.22 |
| Nível de tensão de prova |
KPSI |
≥ 100 |
Dimensões das construções de cabos
|
Contagem de fibras
|
Estrutura
|
Fibras por tubo
|
Diâmetro do tubo solto (mm)
|
CSM
Diâmetro/diâmetro da almofada (mm)
|
Espessura nominal do casaco exterior
(mm)
|
Diâmetro/altura do cabo (mm)
|
Peso do cabo (kg/km)
|
| 4 |
1 + 5 |
4 |
10,8 ± 0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1 + 5 |
6 |
10,85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1 + 5 |
8 |
1.9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1 + 5 |
6 |
10,85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1 + 5 |
6 |
10,85 ± 0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1 + 6 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
80,8 ± 0.3 |
85 |
| 48 |
1 + 5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.3±0.3 |
90 |
| 60 |
1 + 5 |
12 |
1.95±0.1 |
1.6/1.6 |
1.6 |
9.3±0.3 |
90 |
| 72 |
1 + 6 |
12 |
1.95±0.1 |
2.0/2.0 |
1.6 |
9.6±0.3 |
95 |
| 96 |
1 + 8 |
12 |
1.95±0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/5.7 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
2.0/2.0 |
1.8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
2.0/3.7 |
1.8 |
16.2±0.3 |
240 |
|
Produzimos e testamos cabos que cumprem o seguinte padrão:
| Performance mecânica |
| Performance máxima de tensão |
IEC 60794-1-2-E |
| Max. Operação Tensão |
IEC 60794-1-2-E1 |
| Teste de esmagamento |
IEC 6079 ¥1-2-E3 |
| Teste de impacto |
IEC 60794-1-2-E4 |
| Dobragem repetida |
IEC 60794-1-2-E6 |
| Teste de torção |
IEC 60794-1-2-E7 |
| Curva do cabo |
IEC 60794-1-2-E11A |
| Coeficiente de atenuação |
ITU-T G.652 |
| Teste estrutural |
IEC-60793-1-20 |
| Desempenho ambiental |
| Ciclos de temperatura |
IEC 60794-1-2-F1 |
| Penetração da água |
IEC 60794 ◄ 1 ◄ 2-F5B |
| Fluxo de arquivamento de compostos |
IEC 60794-1-E14
|

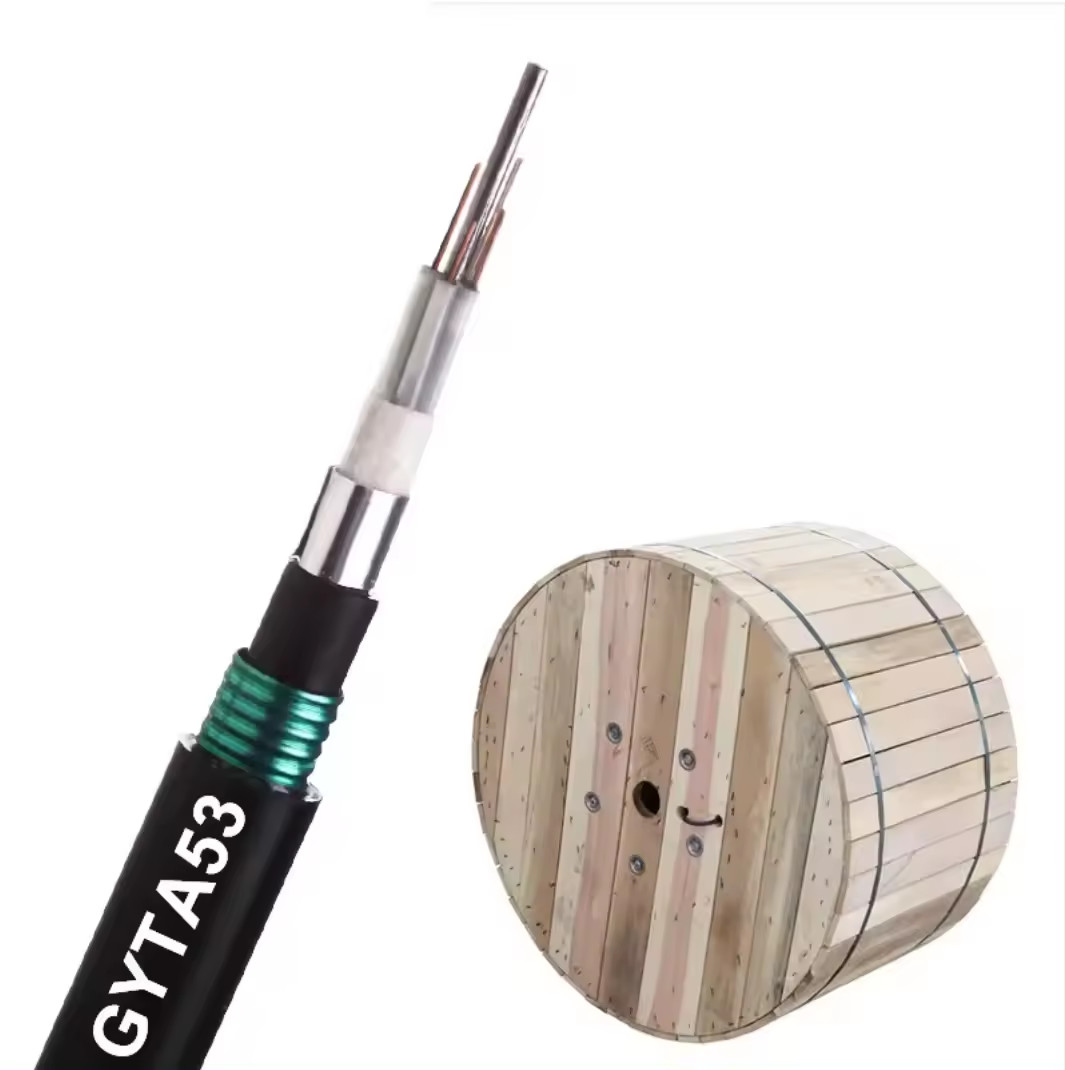

Embalagem
1/2/3/4km ou comprimento personalizado exportar tambor de madeira.
Entrega
Para grandes encomendas: por via marítima (LCL ou FCL)
Para pequenas encomendas: por mar (LCL), por via aérea ou por serviços de correio ((DHL,UPS,TNT...)
Companhia:
1.Guangzhou jiqian fibra óptica cabo co., Ltd é um grupo de empresas de alta tecnologia envolvido na pesquisa, fabricação, venda de produtos de comunicação com os nossos direitos de importação e exportação.
2A nossa empresa é um fabricante profissional de cabo de fibra óptica há 10 anos, com certificados ISO9001, FCC, ROHS e CE.
Certificado:
Perguntas frequentes
1- É uma empresa comercial ou fabricante?
Somos o fabricante com 10 anos de experiência, somos especializados em pesquisa, desenvolvimento e produção
A nossa fábrica está na cidade de Guangzhou, bem-vindo a visitar-nos!
2- Sobre a qualidade?
Vamos entregar antes de testar todas as fibras quando terminar a produção.
Após a confirmação do preço, você pode exigir amostras gratuitas para verificar nossa qualidade.
3Pode aceitar pequenas encomendas?
Nós apoiamos novos projetos de nossos clientes, como sabemos que os negócios são sempre de pequenas encomendas.
4Qual é o seu prazo de entrega?
Normalmente cerca de 3-7 dias úteis, depende principalmente da quantidade de encomenda.
Mas, por favor, tenha a certeza de que vamos organizar a sua mercadoria o mais rápido possível após o seu pagamento.
5Pode aceitar o serviço OEM?
Sim, damos as boas vindas ao serviço OEM. Podemos imprimir o seu logotipo no produto. Qualquer ideia sua está disponível.
