Descrição de produto
48 núcleos GYTS G652D Single Mode Outdoor Armored Fiber Optic Cable
Especificações
Modelo: GYTS-48B1.3
Fibra: SM G652D
Blindados: fita de aço
Diâmetro do casaco: 9 mm
Material do casaco: HDPE
Comprimento do cabo: 4 km/ tambor
Especificações simples:
Comprimento de onda de ensaio: 1310/1550 nm
a 1310 nm: ≤ 0,35 dB
a 1550 nm:≤0.23 dB
Características ópticas:
| |
|
G.652D |
50/125 μm |
62.5/125μm |
| Atenuação (+20°C) |
@850nm |
|
≤ 3,0 dB/km |
≤ 3,0 dB/km |
| @1300nm |
|
≤ 1,0 dB/km |
≤ 1,0 dB/km |
| @1310nm |
≤ 0,36 dB/km |
|
|
| @1550nm |
≤ 0,22 dB/km |
|
|
| Largura de banda ((Classe A) |
@850nm |
|
≥ 500 MHz·km |
≥ 200 MHz·km |
| @1300nm |
|
≥ 1000 MHz·km |
≥ 600 MHz·km |
| Abertura numérica |
|
0.200±0.015NA |
0.275±0.15NA |
| Cable Cut-off comprimento de onda |
≤ 1260 nm |
|
Modo único e modo multi, até 288 núcleos Bem-vindo ao seu inquérito!
Temperatura de funcionamento: -20°C a +60°C
Outros modelos disponíveis ((Capa única/dobrada) 2F, 4F, 8F, 12F, 24F, 48F, 72F, 96F, 128F, 144F.
Tem boas propriedades mecânicas e características de temperatura.
O próprio material de tubo solto tem boa resistência à água e alta resistência.
O tubo é cheio de uma graxa especial para proteger a fibra.
A estrutura do cabo compacto especialmente concebida impede efetivamente a retração da caixa.
O casaco PE tem excelente resistência à radiação UV,assegurar o desempenho à prova d'água do cabo.
O tubo solto é preenchido com um composto impermeável especial.

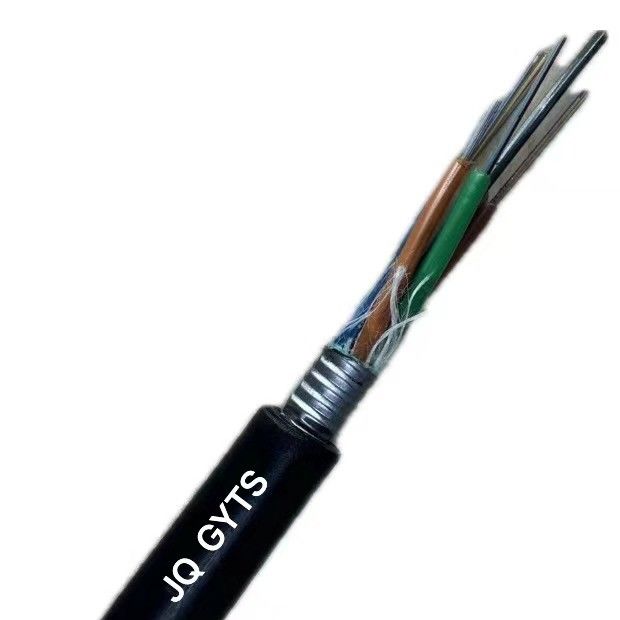

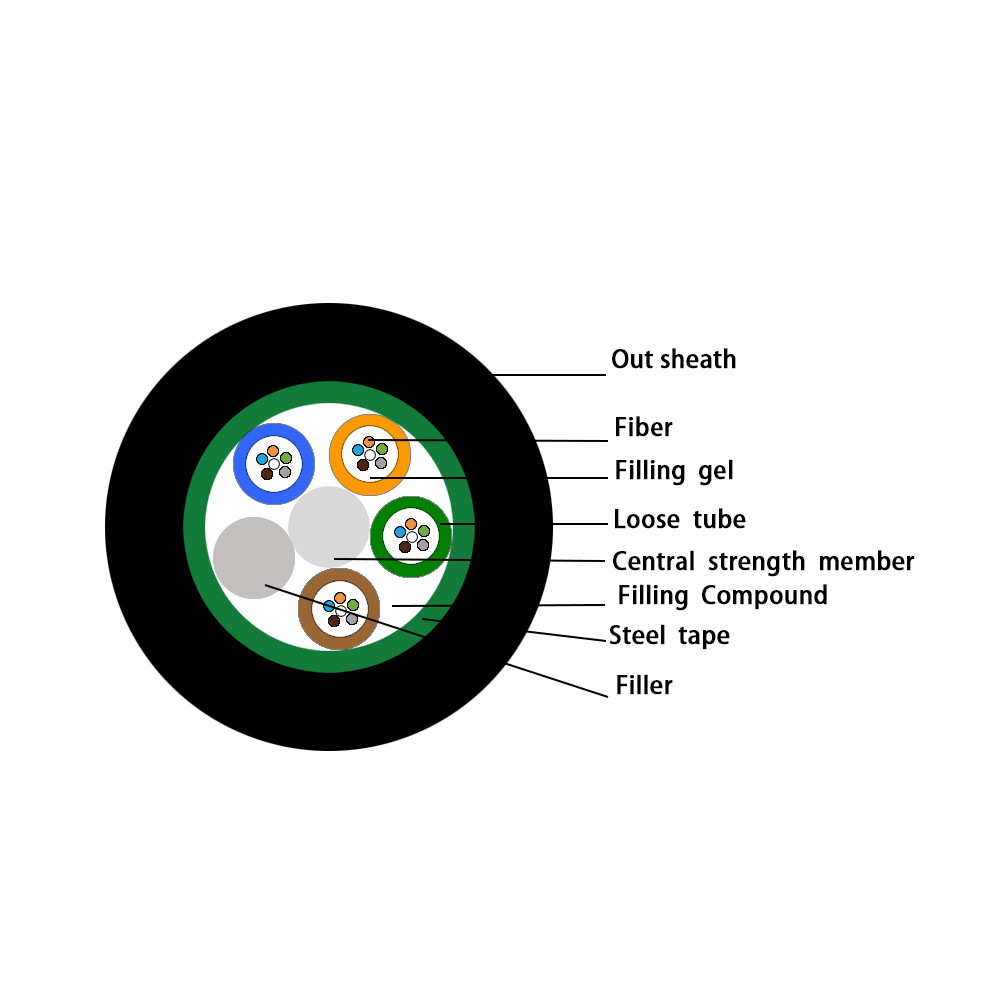

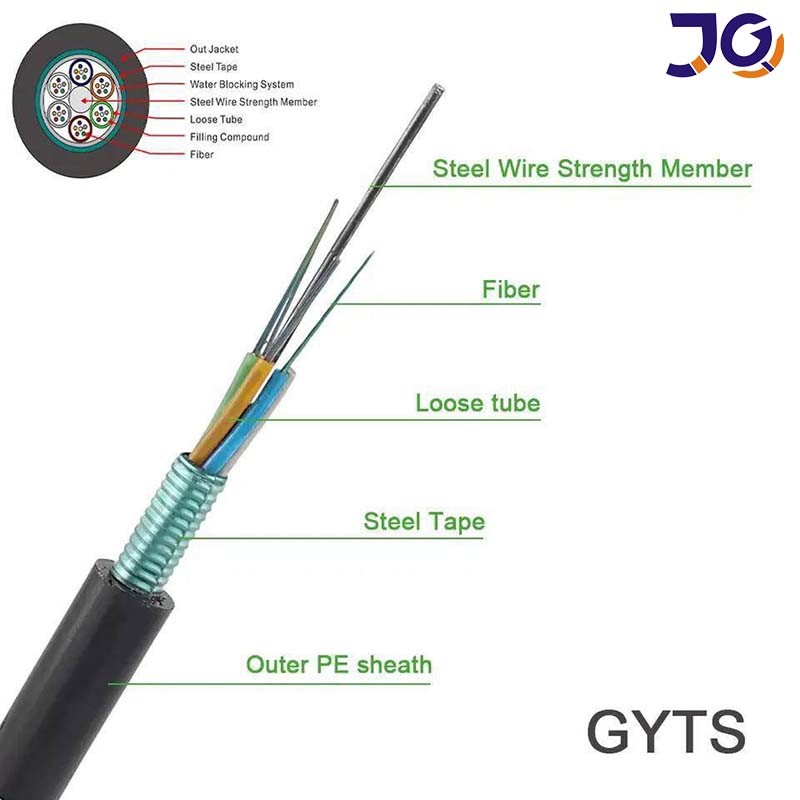

Imagem de cabo
Características ópticas
| Posições |
Unidade |
Especificações |
| G652D |
| Diâmetro do campo de modo |
1310 nm |
Um... |
9.2±0.4 |
| 1550 nm |
Um... |
10.4±0.5 |
| Diâmetro do revestimento |
Um... |
124.8±0.7 |
| Revestimento não circular |
% |
≤0.7 |
| Erro de concentricidade do revestimento do núcleo |
Um... |
≤0.5 |
| Diâmetro do revestimento |
Um... |
245±5 |
| Revestimento não circular |
% |
≤6.0 |
| Erro de concentricidade revestimento-revestimento |
Um... |
≤12 |
| Comprimento de onda de corte do cabo |
nm |
ac≤1260 |
| Atenuação (max.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Parâmetros técnicos
Fibras
Contagem |
Diâmetro
(MI) |
Peso
(KG/KMI) |
Min.Radius de inclinação |
Mlin. Tensão
(N) |
Esmagar
(N/100MMl) |
| Estática |
Dinâmica |
A longo prazo |
Curto prazo |
A longo prazo |
Curto prazo |
| 2 a 30 |
9.8 |
95 |
10
Tempos
de
Diâmetro
|
20
Tempos
de
Diâmetro
|
1500 |
600 |
1000 |
300 |
| 32 a 36 |
10.3 |
115 |
1500 |
600 |
1000 |
300 |
| 38 a 60 |
10.7 |
115 |
1500 |
600 |
1000 |
300 |
| 62-72 |
11.3 |
140 |
1500 |
600 |
1000 |
300 |
| 74-96 |
12.9 |
175 |
1500 |
600 |
1000 |
300 |
| 98 a 120 |
14.4 |
210 |
1500 |
600 |
1000 |
300 |
| 122-144 |
15.8 |
245 |
1500 |
600 |
1000 |
300 |
| 146-216 |
16.3 |
260 |
1500 |
600 |
1000 |
300 |
| 218-240 |
19.5 |
345 |
1500 |
600 |
1000 |
300 |
| 242 a 288 |
21.7 |
415 |
1500 |
600 |
1000 |
300 |
Aplicação
Apto para aplicação externa em condutos e em antenas

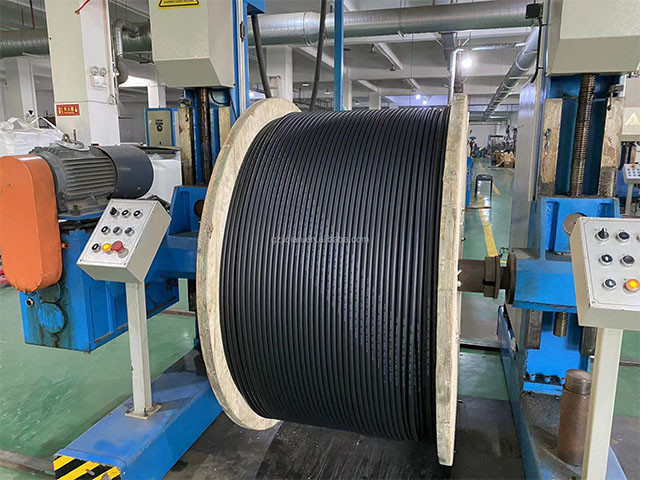

Embalagem e entrega

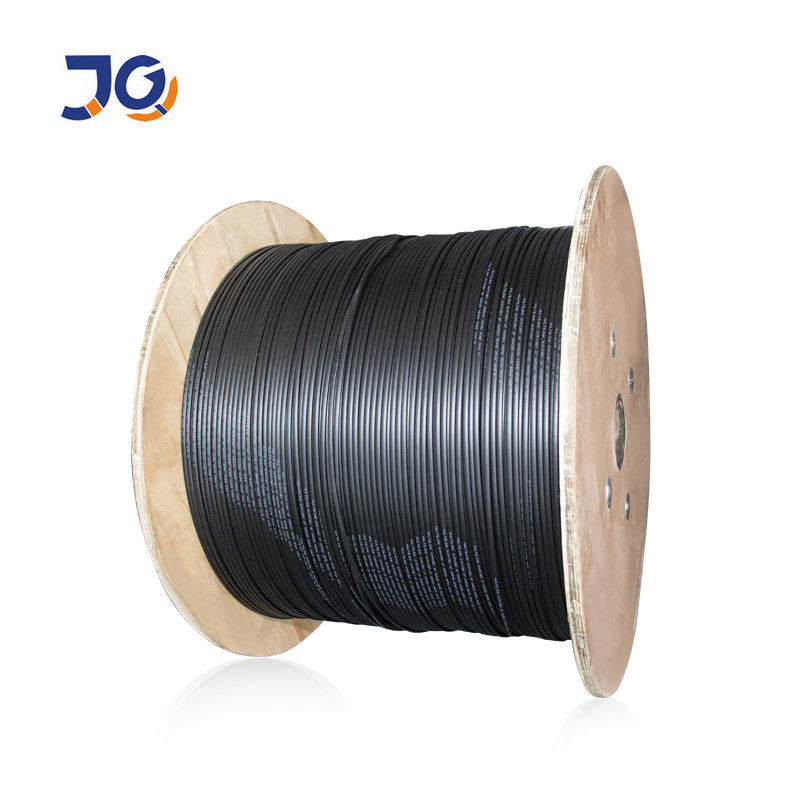

1KM 2KM 3KM 4KM 5KM Em um tambor de madeira, outros comprimentos podem ser personalizados
Para assegurar melhor a segurança das suas mercadorias, serão prestados serviços de embalagem profissionais, respeitadores do ambiente, convenientes e eficientes.
Apoiamos produtos OEM e personalizados.
