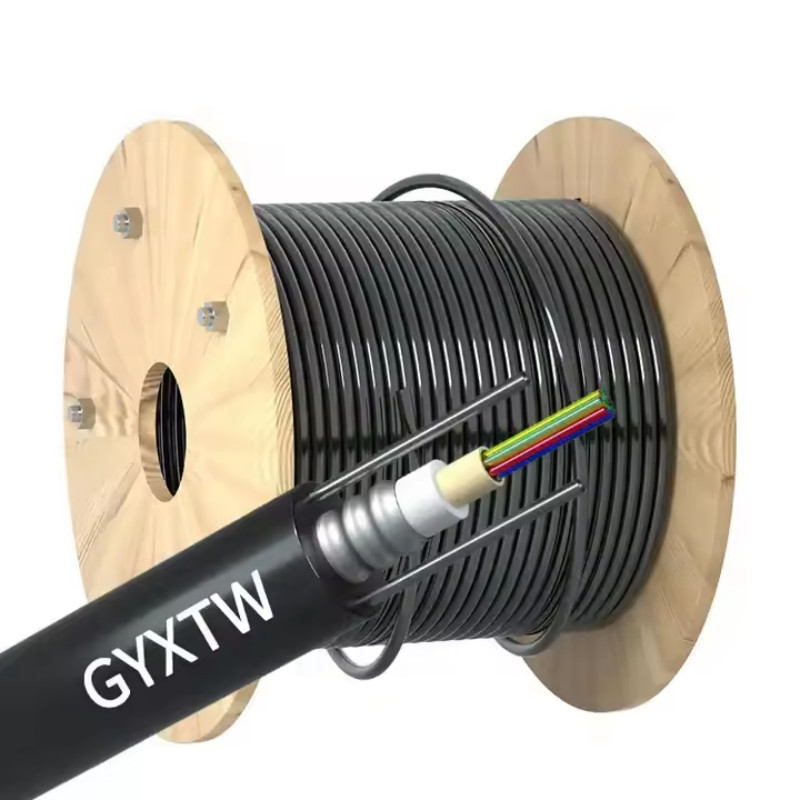

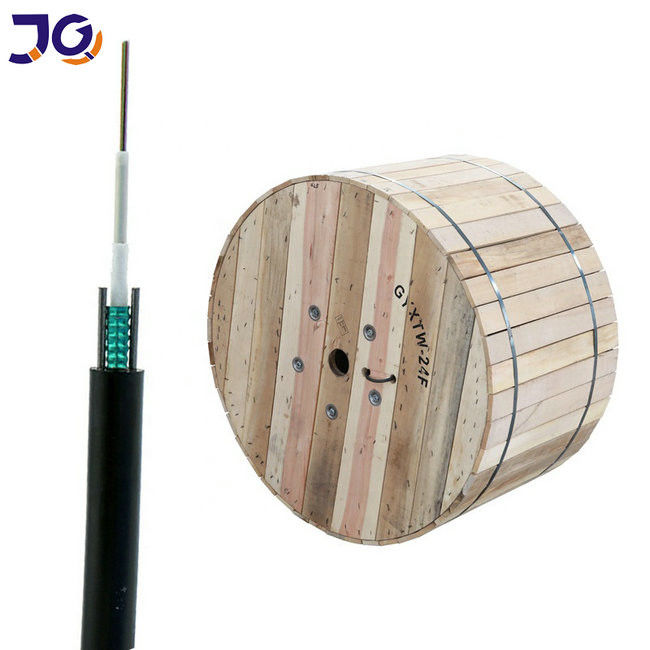

Cabos de fibra óptica GYXTW de alta duração para o exterior com dois fios de aço

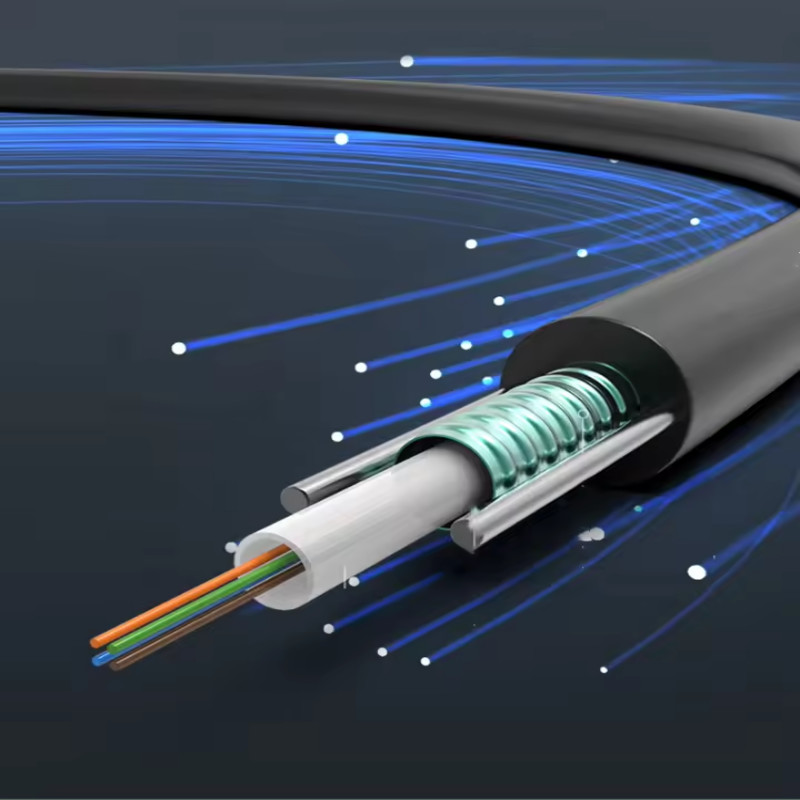

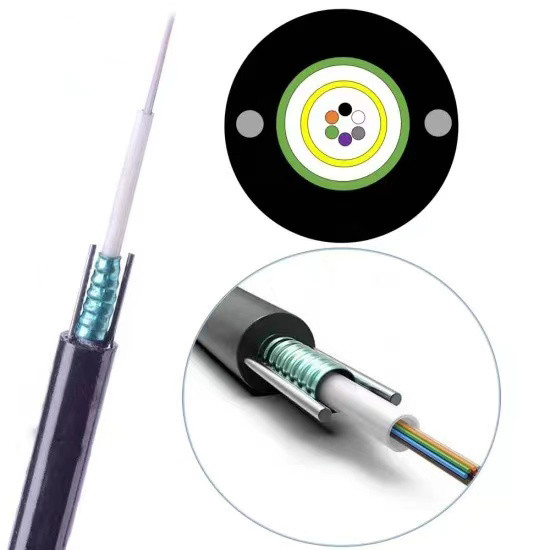

A estrutura do cabo GYXTW é uma fita de fibra óptica de 250μm inserida em um tubo solto de material de alto módulo.O tubo solto é coberto por um PSP longitudinalO material de bloqueio de água é adicionado entre o elemento de resistência metálica e o tubo solto para assegurar a compacidade do cabo óptico e a infiltração de água longitudinal do cabo óptico.Dois fios de aço paralelos são colocados em ambos os lados, e depois o cabo é completado com revestimento exterior PE.
Características do cabo de fibra óptica GYXTW
1Tem boas propriedades mecânicas e de temperatura.
2O próprio material de revestimento solto tem boa resistência à hidrólise e elevada resistência.
3O tubo é preenchido com uma graxa especial, que proporciona uma protecção crítica à fibra óptica.
4Boa resistência à pressão e suavidade
5A tira de aço revestida de plástico (PSP) de dois lados melhora a capacidade de resistência à umidade dos cabos ópticos.
6Dois fios de aço paralelos asseguram a resistência à tração do cabo óptico.
7Diâmetro pequeno, peso leve, fácil de colocar
8O número de núcleos é o mais utilizado e mais rentável.
Características ópticas
| Posições |
Unidade |
Especificações |
| G652D |
| Diâmetro do campo de modo |
1310 nm |
Um... |
9.2±0.4 |
| 1550 nm |
Um... |
10.4±0.5 |
| Diâmetro do revestimento |
Um... |
124.8±0.7 |
| Revestimento não circular |
% |
≤0.7 |
| Erro de concentricidade do revestimento do núcleo |
Um... |
≤0.5 |
| Diâmetro do revestimento |
Um... |
245±5 |
| Revestimento não circular |
% |
≤6.0 |
| Erro de concentricidade revestimento-revestimento |
Um... |
≤12 |
| Comprimento de onda de corte do cabo |
nm |
ac≤1260 |
| Atenuação (max.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
CabosParâmetros
| Posições |
Especificações |
| Contagem de fibras |
2 ~ 24 |
| Fibras de revestimento coloridas |
Dimensão |
250 μm + 15 μm |
| Cores |
Azul, laranja, verde, marrom, cinza, branco, vermelho, preto, amarelo, violeta, rosa, turquesa |
| Tubos soltos |
Dimensão |
2.0 mm±0.05 mm |
| Materiais |
PBT |
| Cores |
Naturais |
| Membro da Força |
Diâmetro |
1.0 mm/0.7 mm |
| Materiais |
Aço |
| Vestuário exterior |
Dimensão |

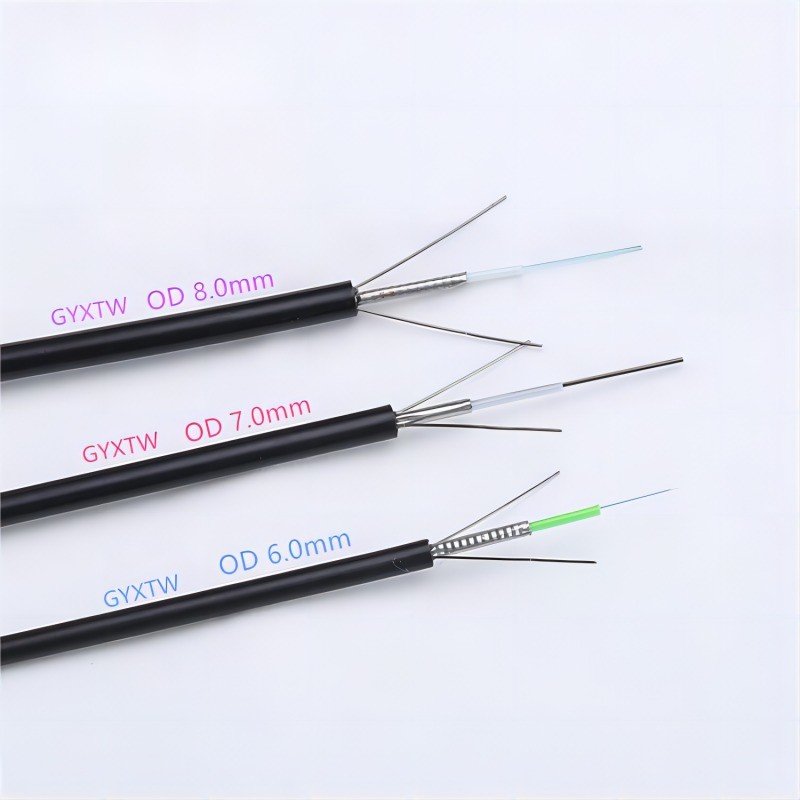

6.0~9.0 mm |
| Materiais |
PE |
| Cores |
Negro |
Parâmetros técnicos
Fibras
Contagem |
Cabos
Diâmetro ((mm) |
Peso do cabo
(kg/km) |
Resistência à tração
Long/Short
Prazo (N) |
Resistência ao esmagamento
Long/Short
Prazo (N/100 mm) |
Curvatura
Radius estático/dinâmico
mm)
|
| 2 ~ 12 |
8 |
78 |
1000/3000 |
1000/3000 |
10D/20D |
| 14 ~ 24 |
10 |
90 |
1000/3000 |
1000/3000 |
10D/20D |
Aplicação
Utilizável em dutos / antenas
Armazenamento / Temperatura de funcionamento: -40°C~+70°C
Perguntas frequentes
1É uma empresa comercial ou fabricante?
Somos o fabricante com 10 anos de experiência, somos especializados em pesquisa, desenvolvimento e produção
A nossa fábrica está na cidade de Guangzhou, bem-vindo a visitar-nos!
2- Sobre a qualidade?
Vamos entregar antes de testar todas as fibras quando terminar a produção.
Após a confirmação do preço, você pode solicitar gratuitamenteamostras para verificar a nossa qualidade.
3Pode aceitar pequenas encomendas?
Nós apoiamos novos projetos de nossos clientes, como sabemos que os negócios são sempre de pequenas encomendas.
4Qual é o seu prazo de entrega?
Normalmente cerca de 3-7 dias úteis, depende principalmente da quantidade de encomenda.
Mas, por favor, tenha a certeza de que vamos organizar a sua mercadoria assim que o pagarmos.
5Pode aceitar o serviço OEM?
Sim, damos as boas vindas ao serviço OEM. Podemos imprimir o seu logotipo no produto. Qualquer ideia sua está disponível.
