Descrição de produto
Cabo de Fibra Óptica ADSS 12 Núcleos Outdoor Monomodo SM 9/125 G652D ADSS 12
O que é Cabo ADSS?
O cabo All-Dielectric Self-Supporting (ADSS) é um cabo de fibra óptica totalmente não metálico projetado com elementos de resistência à tração integrados, tipicamente fios de aramida ou varetas de plástico reforçado com vidro (GRP) trançadas, dispostos dentro de uma estrutura circular. As fibras ópticas são geralmente alojadas em tubos soltos de polímero, que são então protegidos pela construção geral do cabo. Os cabos ADSS são ideais para instalação em linhas de distribuição e transmissão, mesmo em condições de linha viva. Como o nome sugere, nenhum suporte separado ou fio mensageiro é necessário, permitindo a instalação em uma única passagem e tornando-o uma solução econômica e direta para a construção de redes de fibra óptica.
Vantagens
Os cabos ADSS oferecem vários benefícios:
-
Leve e de diâmetro pequeno reduzem a carga em torres e postes.
-
Construção durável protege contra umidade e produtos químicos.
-
Adequado para várias aplicações aéreas externas.
-
Fornece transmissão confiável em longas distâncias.
-
Oferece uma vida útil de até 30 anos após a instalação.
Aplicações
-
Usado por concessionárias de energia, provedores de telecomunicações, ferrovias e operadores de redes privadas.
-
Projetado para montagem em linhas de distribuição e transmissão.
-
Pode ser instalado próximo a condutores.
-
Ideal para aplicações de construção inferior que exigem interrupções mínimas no serviço.
-
Preferido para redes de telecomunicações que precisam de implantação rápida e econômica.
-
Adequado para projetos FTTX, incluindo FTTH (Fiber to the Home).
Padrões
Os cabos ADSS estão em conformidade com os padrões IEEE P1222 e IEC 60794-1.
Estrutura e Especificações Técnicas
1. Jaqueta única ADSS
| contagem de fibras |
estrutura |
fibras por tubo |
diâmetro do tubo solto
(MM)
|
Diâmetro FRP/almofada (mm) |
Espessura da jaqueta externa (mm) |
Ref. Externa
Diâmetro
(mm) |
Ref. Peso
(kg/km) |
| Jaqueta PE |
Jaqueta AT |
| 4 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 6 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1+5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1+5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Dicas: todas as especificações na tabela acima são dados aproximados, para especificações mais detalhadas,
entre em contato com nossos vendedores.
2. Jaqueta dupla ADSS
| contagem de fibras |
estrutura |
fibras por tubo |
diâmetro do tubo solto
(MM)
|
Diâmetro FRP/almofada (mm) |
Espessura da jaqueta externa (mm) |
Ref. Externa
Diâmetro
(mm) |
Ref. Peso
(kg/km) |
| Jaqueta PE |
Jaqueta AT |
| 4 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Dicas: todas as especificações na tabela acima são dados aproximados, para especificações mais detalhadas,
entre em contato com nossos vendedores.
|
Tipo de fibra
|
Atenuação
(+20℃)
|
Largura de banda
|
Comprimento de onda de corte do cabo óptico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
---
|
Mostra de imagem de detalhes

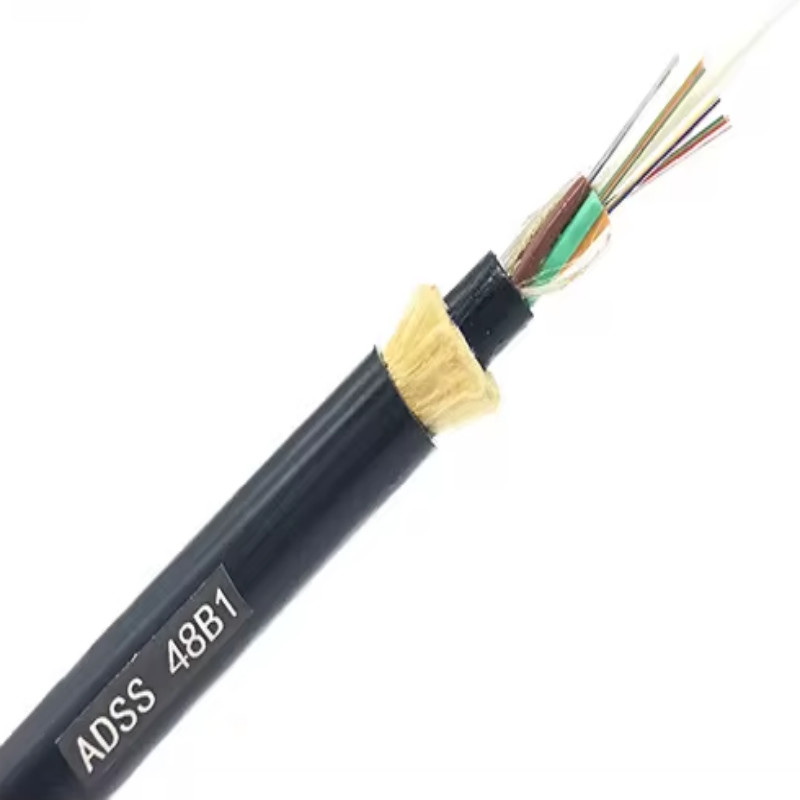

cabo de fibra ADSS de jaqueta única

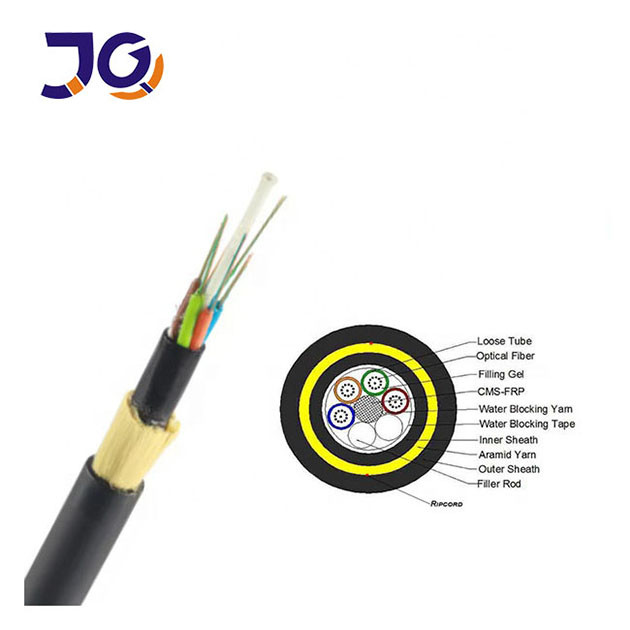

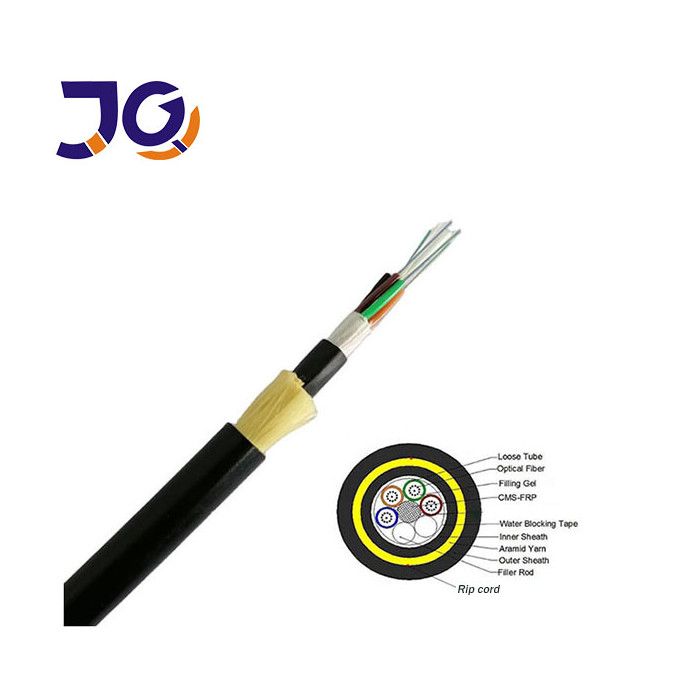

cabo de fibra óptica ADSS de jaqueta dupla
