12 Modos únicos de núcleo externo SM 9/125 G652D ADSS 12 ADSS de cabo de fibra óptica
O que é um cabo ADSS?
ADSS (All-Dielectric Self-Supporting) cable is a fully non-metallic fiber optic cable designed with built-in strength elements—typically aramid yarns or stranded glass-reinforced plastic (GRP) rods—embedded within its circular structureAs fibras ópticas são normalmente alojadas em tubos soltos de polímero e protegidas pela construção geral do cabo.
Projetado para ambientes de distribuição e de linha de transmissão, o cabo ADSS pode ser instalado até mesmo em linhas de energia em funcionamento.permitindo a rápida, instalação de passagem única, tornando-a uma solução rentável e eficiente para a construção de redes de fibra óptica.
Vantagens do cabo ADSS
-
Leve e compacto, reduzindo a carga nas torres e postes
-
A construção robusta oferece excelente resistência à umidade e aos produtos químicos
-
Muito versátil para uma ampla gama de aplicações aéreas ao ar livre
-
Capacidades de transmissão de longa distância
-
Vida útil de até 30 anos após a instalação
Aplicações
-
Utilizado por empresas de energia, operadores de telecomunicações, ferrovias e fornecedores de redes privadas
-
Apto tanto para linhas de distribuição como para linhas de transmissão de alta tensão
-
Pode ser instalado perto dos condutores, mesmo em condições de linha em funcionamento
-
Ideal para instalações em fase de construção com tempo de inatividade limitado
-
Perfeito para implantações de redes rápidas e de baixo custo
-
Amplamente utilizado em projetos FTTX, incluindo FTTH (Fiber to the Home)
Conformidade com as normas
Os cabos ADSS cumprem as normas IEEE P1222 e IEC 60794-1.
Estrutura e especificações técnicas
1.Vestuário único ADSS
| Contagem de fibras |
Estrutura |
Fibra por tubo |
Diâmetro do tubo de perda
(MM)
|
Diâmetro do FRP/pad (mm) |
Espessura do casaco externo ((mm) |
Ref. Exterior
Diâmetro
(mm) |
Ref. Peso
(kg/km) |
| Capa de algodão |
AT casaco |
| 4 |
1 + 5 |
4 |
1.95 |
2.0/2.0 |
1.7± 0.1 |
9.8 |
80 |
90 |
| 6 |
1 + 5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1 + 5 |
4 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1 + 5 |
6 |
1.95 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Dica: todas as especificações da tabela acima são dados aproximados, para especificações mais pormenorizadas,
Contacte os nossos vendedores.
2. ADSS casaco duplo
| Contagem de fibras |
Estrutura |
Fibra por tubo |
Diâmetro do tubo de perda
(MM)
|
Diâmetro do FRP/pad (mm) |
Espessura do casaco externo ((mm) |
Ref. Exterior
Diâmetro
(mm) |
Ref. Peso
(kg/km) |
| Capa de algodão |
AT casaco |
| 4 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Dica: todas as especificações da tabela acima são dados aproximados, para especificações mais pormenorizadas,
Contacte os nossos vendedores.
|
Tipo de fibra
|
Atenuação
(+20°C)
|
Largura de banda
|
comprimento de onda de corte do cabo óptico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤ 0,36 dB/km |
≤ 0,22 dB/km |
--- |
--- |
≤ 1260 nm |
| G.655 |
--- |
--- |
≤ 0,40 dB/km |
≤ 0,23 dB/km |
--- |
--- |
≤ 1450 nm |
| 50/125 μm |
≤ 3,3 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 500 MHz·km |
≥ 500 MHz·km |
--- |
| 62.5/125 μm |
≤ 3,5 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 200 MHz·km |
≥ 500 MHz·km |
---
|
Detalhes

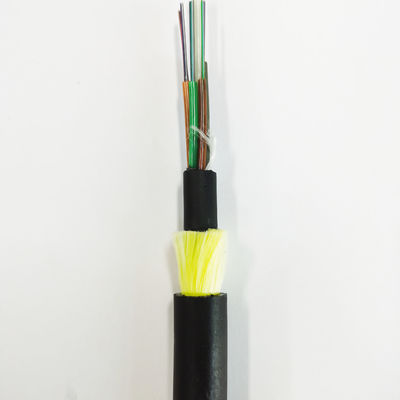

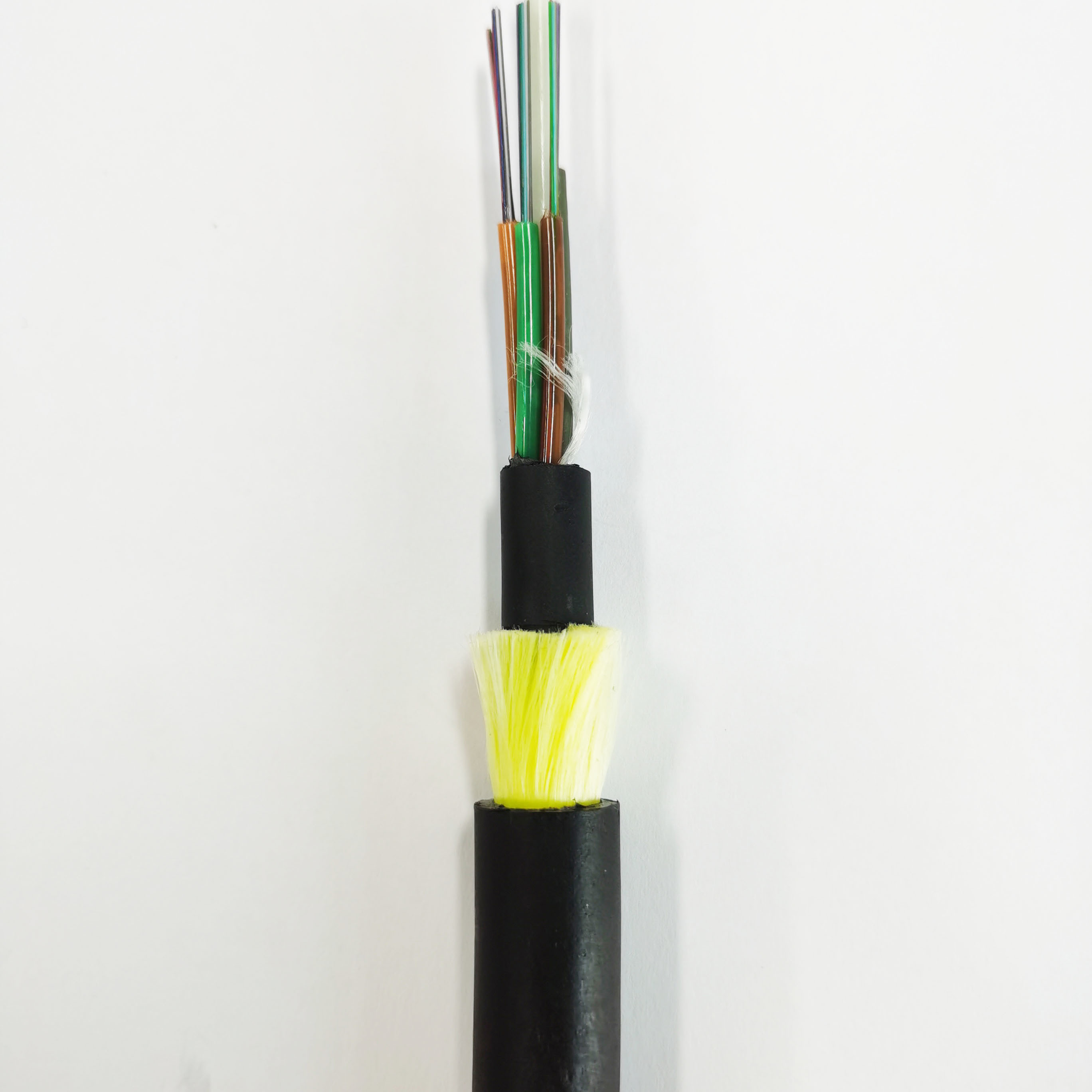

cabo de fibra ADSS de jaqueta única

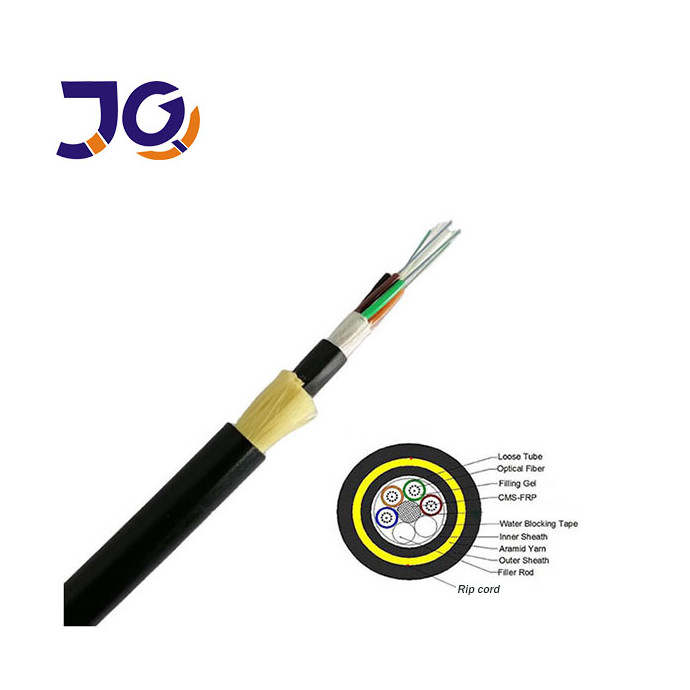

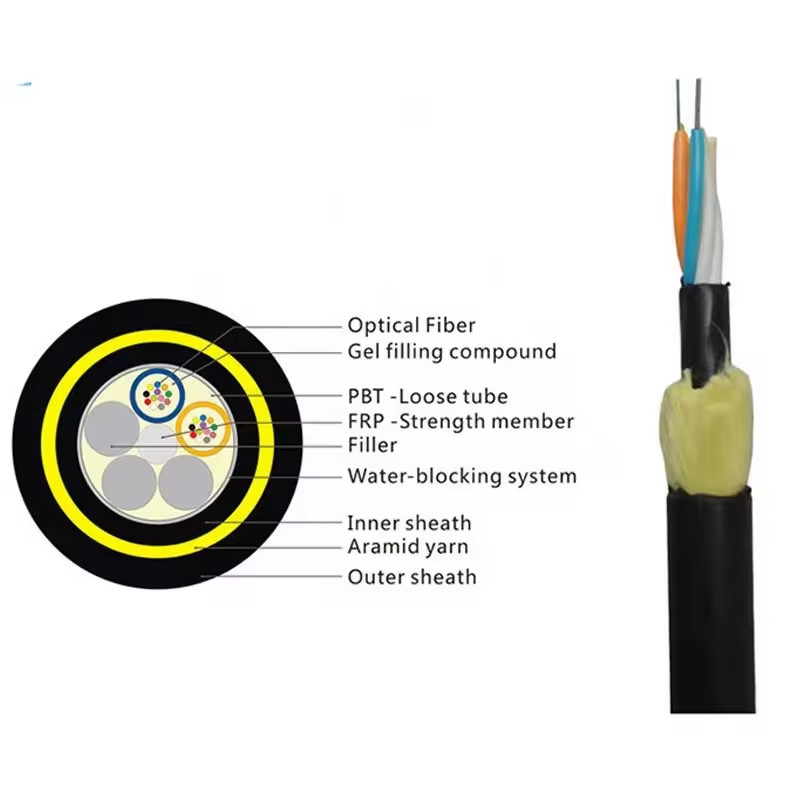

cabo de fibra óptica ADSS de jaqueta dupla
Embalagem:
Perguntas frequentes
1É uma empresa comercial ou fabricante?
Somos um fabricante com mais de 10 anos de experiência, especializado em P&D e produção de cabos de fibra óptica, cabos de queda, cabos de remendo e muito mais.A nossa fábrica está localizada em Guangzhou. Você é bem-vindo a nos visitar a qualquer momento..
2Como assegura a qualidade do produto?
Todas as fibras são rigorosamente testadas antes do envio. As amostras gratuitas estão disponíveis após a confirmação do preço para avaliação de qualidade.
3Aceita pequenas encomendas?
Sim, apoiamos encomendas de pequeno volume, especialmente para projetos de novos clientes. Acreditamos que parcerias de longo prazo geralmente começam com pequenas encomendas.
4Qual é o seu prazo de entrega?
Normalmente 3 a 7 dias úteis, dependendo da quantidade da encomenda.
5Você fornece serviços OEM?
Sim, OEM é suportado. Podemos personalizar produtos com o seu logotipo e acomodar os seus requisitos de design específicos.
