Descrição de produto
Análise geral do cabo de fibra óptica ADSS
O cabo de fibra óptica ADSS (All-Dielectric Self-Supporting) é projetado para ser instalado sem a necessidade de componentes metálicos condutores, permitindo que ele suporte seu próprio peso entre as estruturas.É adequado tanto para fibras monomodo como multimodo, com configurações disponíveis para até 144 fibras.
Comumente utilizados para instalações aéreas desde ligações de poste a edifício até ligações de cidade a cidade de longa distância os cabos ADSS são ideais para aplicações de condutas em redes locais, circuitos de campus,e implantações fora das instalaçõesO sistema de cablagem completo, incluindo os acessórios de suspensão, o hardware de beira-mar e os gabinetes de terminação, assegura um desempenho de alta fiabilidade para um circuito de transmissão completo.
Características fundamentais
-
Pode ser instalado sem desligar as linhas de energia.
-
Excelente desempenho anti- rastreamento (AT), com uma tensão máxima de operação da bainha de até 25 kV.
-
O design leve e de pequeno diâmetro minimiza a carga do vento e do gelo nas torres e postes.
-
Capaz de instalação de longa distância até 1000 m entre suportes.
-
Alta resistência à tração e tolerância à temperatura.
-
Uma longa vida útil de até 30 anos.
Aplicações
-
LAN, WAN e redes de área metropolitana
-
Implementação de FTTH e FTTX
-
Sistemas CATV e GPON/EPON
-
Centros de dados e transmissão de banda larga
-
Terminação do dispositivo ativo
-
Redes de metro e de área local
-
Redes de processamento de dados
-
Conexões do equipamento de ensaio
-
Cablagem de instalações
-
Infra-estrutura de redes de grande área
Estrutura e especificações técnicas
1.Vestuário único ADSS
| Contagem de fibras |
Estrutura |
Fibra por tubo |
Diâmetro do tubo de perda
(MM)
|
Diâmetro do FRP/pad (mm) |
Espessura do casaco externo ((mm) |
Ref. Exterior
Diâmetro
(mm) |
Ref. Peso
(kg/km) |
| Capa de algodão |
AT casaco |
| 4 |
1 + 6 |
4 |
1.85 |
2.0/2.0 |
1.7± 0.1 |
9.8 |
83 |
93 |
| 6 |
1 + 6 |
6 |
1.85 |
2.0/2.0 |
1.7±0.1 |
9.8 |
83 |
93 |
| 8 |
1 + 6 |
4 |
1.85 |
2.0/2.0 |
1.7±0.1 |
9.8 |
83 |
93 |
| 12 |
1 + 6 |
6 |
1.85 |
2.0/2.0 |
1.7±0.1 |
9.8 |
83 |
93 |
| 24 |
1 + 6 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
86 |
96 |
| 48 |
1 + 6 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
89 |
99 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
99 |
109 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
124 |
136 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Dica: todas as especificações da tabela acima são dados aproximados, para especificações mais pormenorizadas,
Contacte os nossos vendedores.
2. ADSS casaco duplo
| Contagem de fibras |
Estrutura |
Fibra por tubo |
Diâmetro do tubo de perda
(MM)
|
Diâmetro do FRP/pad (mm) |
Espessura do casaco externo ((mm) |
Ref. Exterior
Diâmetro
(mm) |
Ref. Peso
(kg/km) |
| Capa de algodão |
AT casaco |
| 4 |
1 + 6 |
4 |
1.85 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1 + 6 |
6 |
1.85 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1 + 6 |
4 |
1.85 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1 + 6 |
6 |
1.85 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1 + 6 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1 + 6 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Dica: todas as especificações da tabela acima são dados aproximados, para especificações mais pormenorizadas,
Contacte os nossos vendedores.
|
Tipo de fibra
|
Atenuação
(+20°C)
|
Largura de banda
|
comprimento de onda de corte do cabo óptico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤ 0,36 dB/km |
≤ 0,22 dB/km |
--- |
--- |
≤ 1260 nm |
| G.655 |
--- |
--- |
≤ 0,40 dB/km |
≤ 0,23 dB/km |
--- |
--- |
≤ 1450 nm |
| 50/125 μm |
≤ 3,3 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 500 MHz·km |
≥ 500 MHz·km |
--- |
| 62.5/125 μm |
≤ 3,5 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 200 MHz·km |
≥ 500 MHz·km |
---
|
Detalhes
cabo de fibra ADSS de jaqueta única

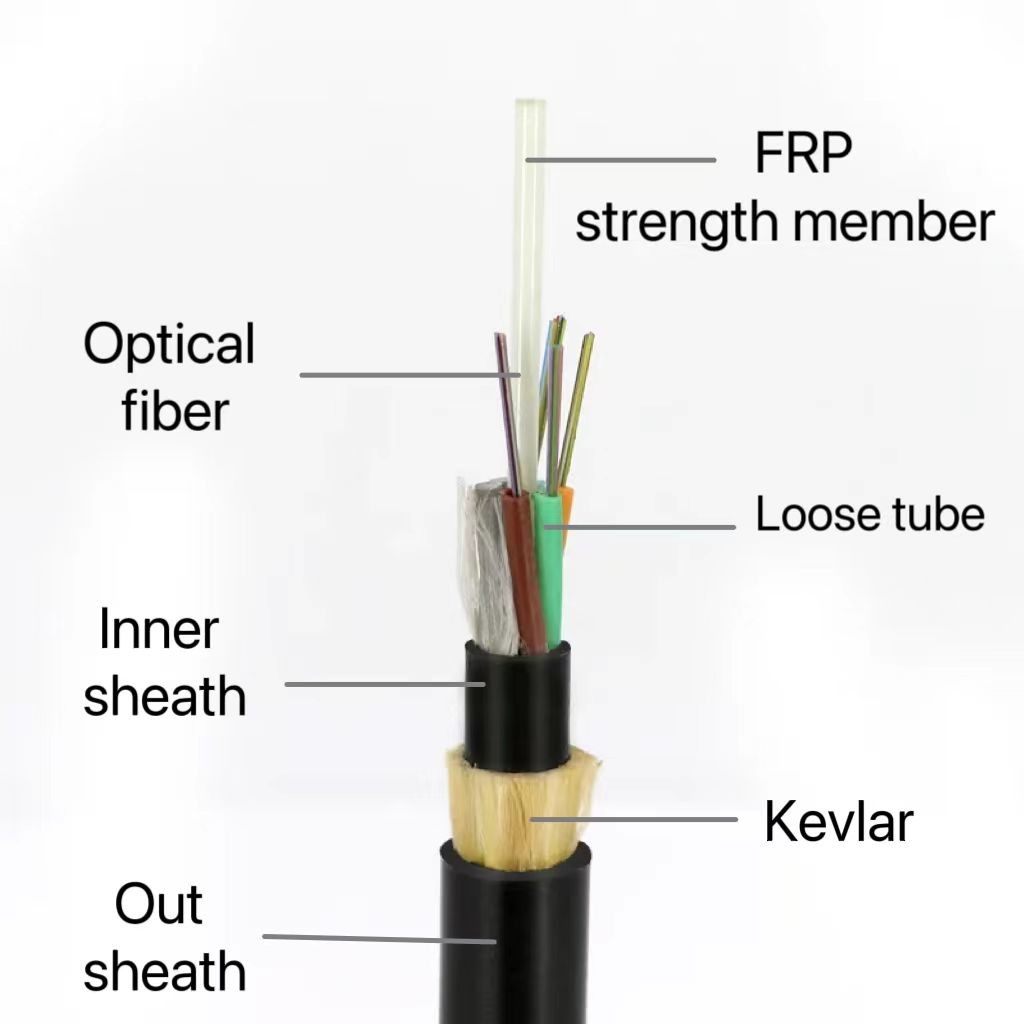

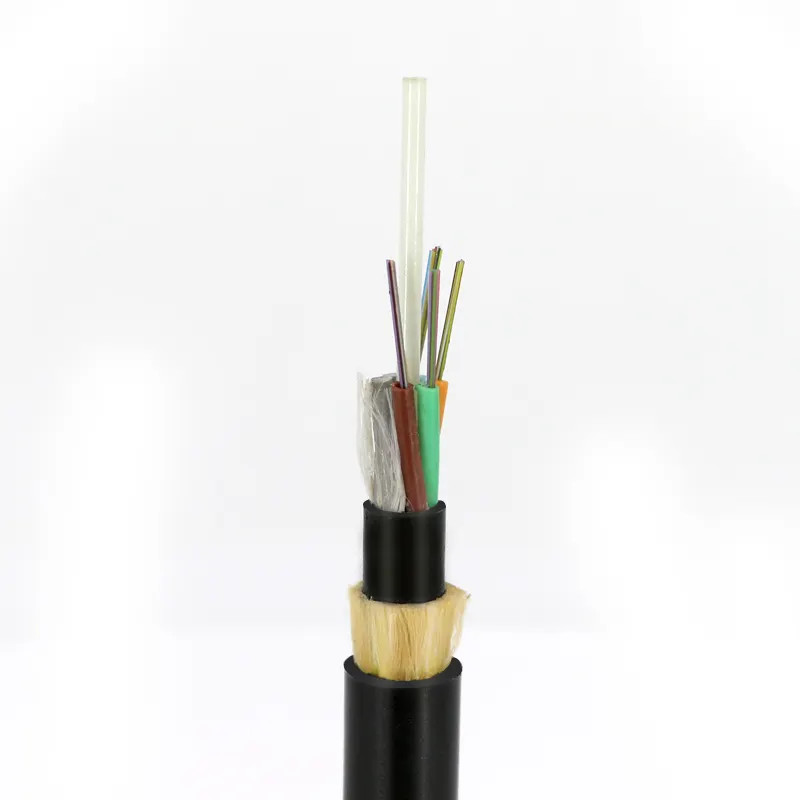

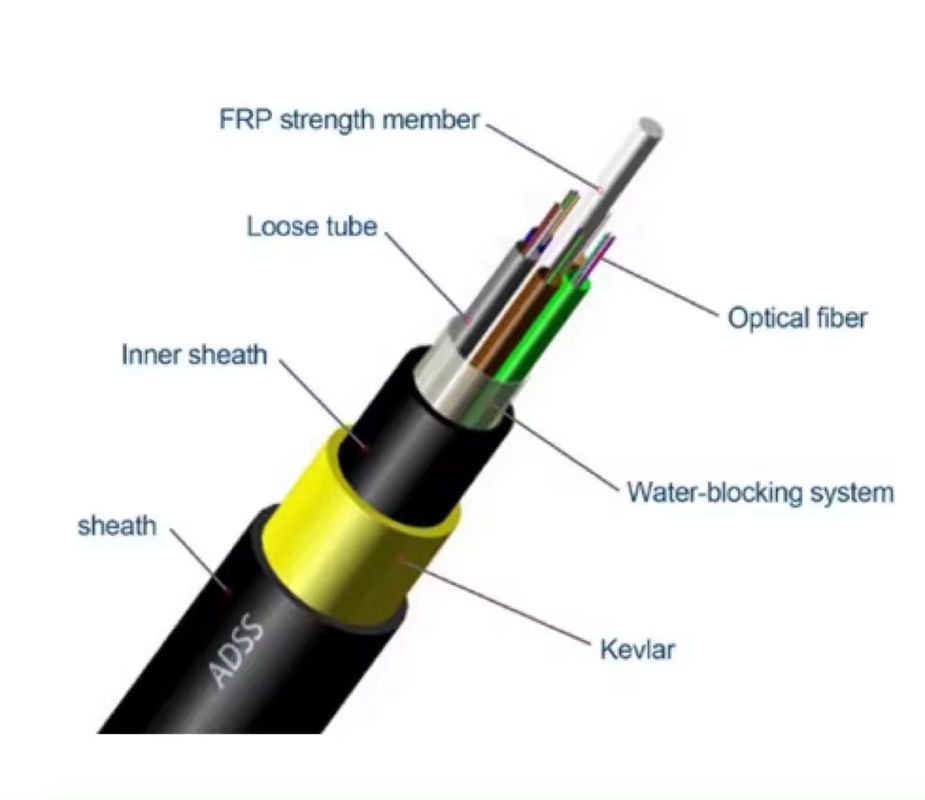

cabo de fibra óptica ADSS de jaqueta dupla
Embalagem:
1É um fornecedor direto da fábrica?
Somos um fabricante de cabos profissionais especializados em cabos de fibra óptica, cabos MPO e cabos de fibra óptica.e várias outras regiões.
2Quais são os seus principais produtos?
Nossa gama inclui cabos de fibra óptica para espaços externos e internos, cabos de queda FTTH, cabos ADSS, cabos de patch blindados para espaços internos e cabos de patch óptico em configurações SC, LC, FC, ST, MTP e MPO.
3Qual é o período de garantia do produto?
Oferecemos uma garantia de 20 anos para cabos de fibra óptica.
4Tem certificados de matérias-primas?
Mantemos parcerias de longo prazo com fornecedores de matérias-primas com certificação ISO9001 e RoHS.
