Descrição de produto
Cabos de micro-ducto de tubo solto e enrolados GCYFY
Descrição do produto

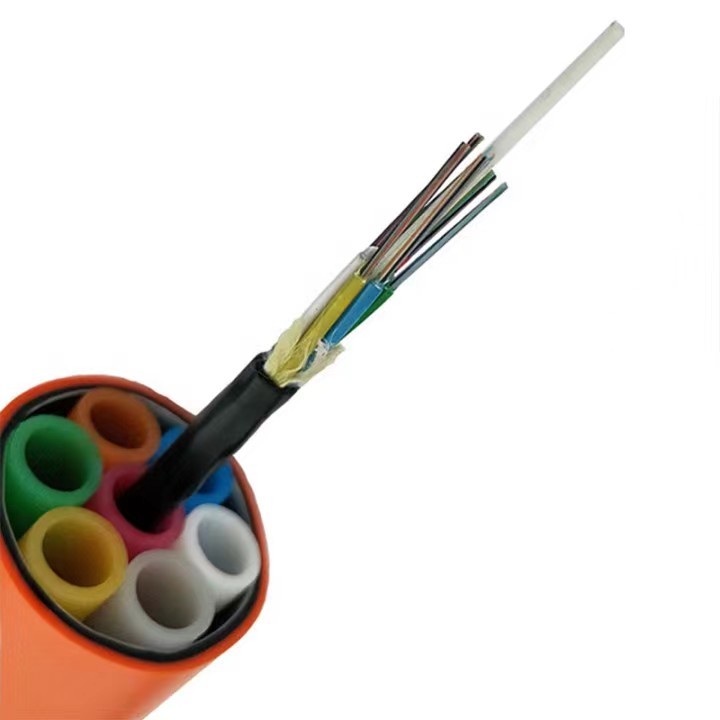

O cabo de micro-ducto GCYFY é concebido com uma estrutura de tubo solto, proporcionando um desempenho excepcional para redes de comunicação modernas.Este cabo é projetado para instalação em micro-ductos usando tecnologia de sopro de ar, garantindo uma implantação rápida, eficiente e rentável.
Cada tubo solto contém fibras ópticas de alta qualidade protegidas com gel anti-água, oferecendo excelente resistência mecânica e transmissão confiável mesmo em ambientes desafiadores.O desenho de filamentos aumenta a resistência à tração, enquanto a bainha exterior garante durabilidade e resistência à humidade e ao stress ambiental.
Com a sua alta densidade de fibras e design otimizado, o cabo de micro-ducto GCYFY é a solução perfeita para FTTx, redes de backbone, data centers,e redes da área metropolitana em que seja necessária a transmissão de dados de alta velocidade e de grande capacidade.
1Modelo: GCYFY-96B1.3
2. Secção transversal do cabo
Características ópticas
| Ponto |
Especificações |
| Tipo de fibra |
G.652D |
| Atenuação |
|
| @ 1310 nm |
≤ 0,36 dB/km |
| @ 1383 nm |
≤ 0,35 dB/km |
| @ 1550 nm |
≤ 0,22 dB/km |
| @ 1625 nm |
≤ 0,30 dB/km |
| Comprimento de onda de corte do cabo (λcc) |
≤ 1260 nm |
| Comprimento de onda de dispersão zero ((nm) |
1300 ~ 1324 nm |
| Inclinação de dispersão zero |
≤ 0,092 ps/nm2km |
| Dispersão cromática |
|
| @ 1288 ~ 1339 nm |
≤ 3,5 ps/nm. km |
| @ 1550 nm |
≤ 18 ps/n. km |
| @ 1625 nm |
≤ 22 ps/nm. km |
| PMDQ |
≤ 0,2 ps/km1/2 |
| Diâmetro do campo de modo @ 1310 nm |
9.2±0.4 um |
| Erro de concentração do núcleo |
≤ 0,6 um |
| Diâmetro do revestimento |
125.0±0.7 um |
| Revestimento Não circular |
≤ 1,0% |
| Diâmetro do revestimento |
245 ± 10 um |
| Teste de prova |
100 kpsi (= 0,69 Gpa), 1% |
Fibra e cor do tubo
Características
GCYFY micro-cabo de sopro por ar torcido de casca solta adota reforço não metálico e não tem estrutura de blindagem, que pode ser puxada ou micro-tubo soprado por ar no tubo de proteção exterior que foi colocado,O método de colocação rompe as limitações da tecnologia de colocação de cabos de tubulação existente, melhora a eficiência de utilização do gasoduto e é fácil de expandir
CabosParâmetros
|
Núcleos
|
Núcleos/tubos
|
Diâmetro de FRP (mm)
|
Espessura da bainha (mm)
|
Diâmetro global aproximado
(mm)
|
Aproximadamente.
peso (kg/km)
|
| 12 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 24 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 48 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 72 |
12 |
1.5 |
0.5±0.1 |
5.6 |
24 |
| 96 |
12 |
2.5 |
0.5±0.1 |
6.6 |
38 |
Características ambientais
| Temperatura de funcionamento |
-35oC ~ +70oC |
| Temperatura de armazenamento e transporte |
-35oC ~ +70oC |
| Temperatura de instalação |
-15oC a +60oC |
Aplicações
• O cabo pode ser utilizado como cabo de queda de segmentos de alimentação em redes FTTH e pode ser colocado por sopro de ar para ligar o ponto de ramificação com o ponto de acesso para os assinantes.O cabo também é aplicável em redes de backbone , redes de área metropolitana e redes de acesso.
Duração da entrega
• comprimento padrão: 2.000 m; outros comprimentos também estão disponíveis.
Perguntas frequentes
Q1: Qual é a aplicação do cabo de micro-ducto soprado por ar GCYFY?
A:É usado principalmente para FTTx, redes de backbone, data centers e redes de área metropolitana, oferecendo alta densidade de fibra e instalação rápida.
P2: Como é instalado o cabo?
A:O cabo GCYFY é projetado para instalação por sopro de ar em micro-ductos, permitindo uma implantação rápida, flexível e econômica.
Q3: Quais são as vantagens da estrutura de tubos soltos de cadeia?
A:Ele fornece excelente resistência mecânica, flexibilidade e proteção das fibras, garantindo desempenho estável de transmissão.
P4: O cabo é à prova d'água?
A:Sim, os tubos soltos são preenchidos com gel bloqueador de água para evitar a penetração de umidade e proteger as fibras.
Q5: Que quantidades de fibras estão disponíveis?
A:As opções comuns incluem núcleos 24, 48 e 96, mas contagens de fibras personalizadas podem ser fornecidas de acordo com os requisitos do projeto.
Q6: Você oferece serviço OEM?
A:Sim, apoiamos encomendas OEM e podemos imprimir o seu logotipo ou etiqueta nos produtos e embalagens.
P7: Posso obter amostras antes da compra em massa?
A:Absolutamente, pedidos de amostras estão disponíveis para testes de qualidade e avaliação.
