Descrição de produto
Título do produto

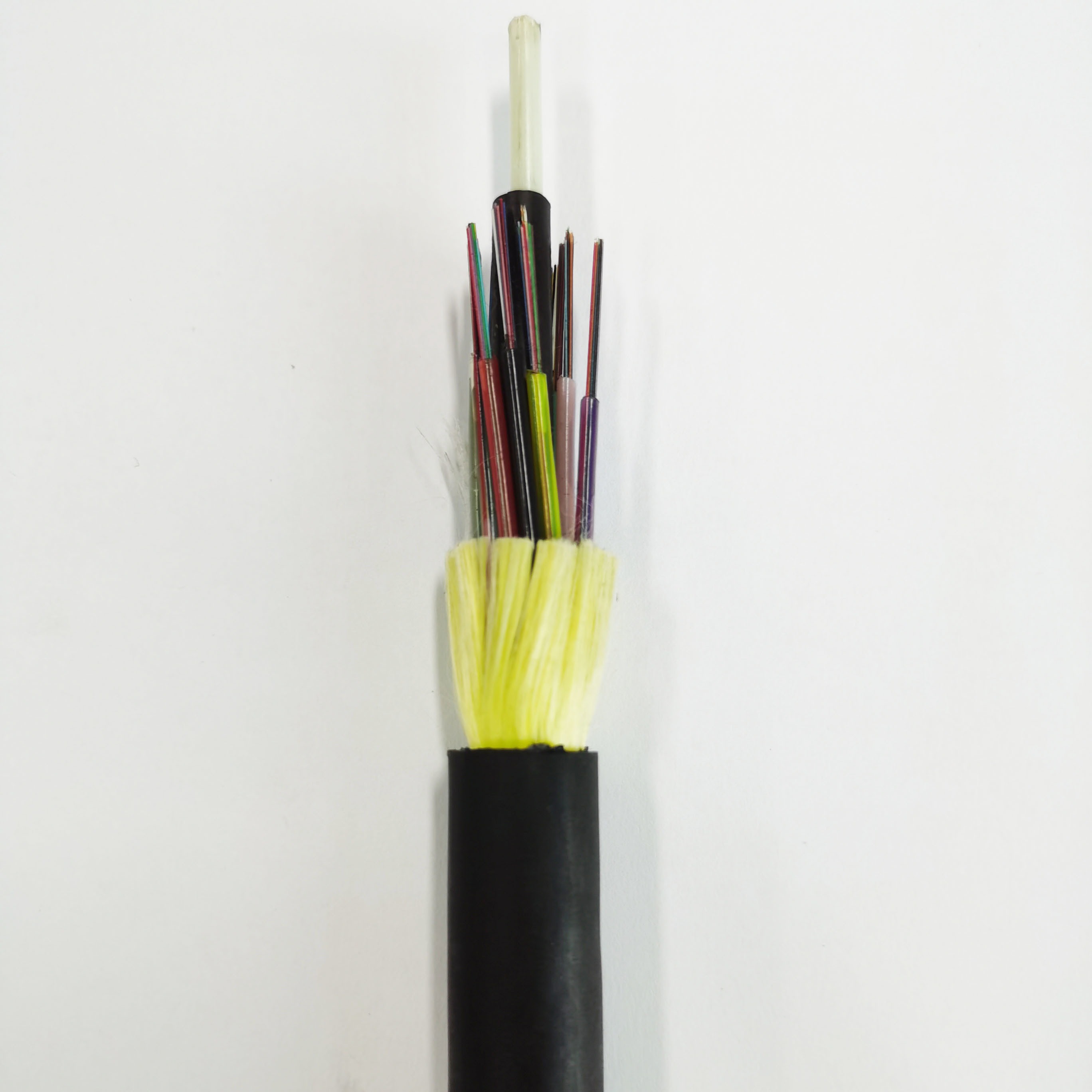

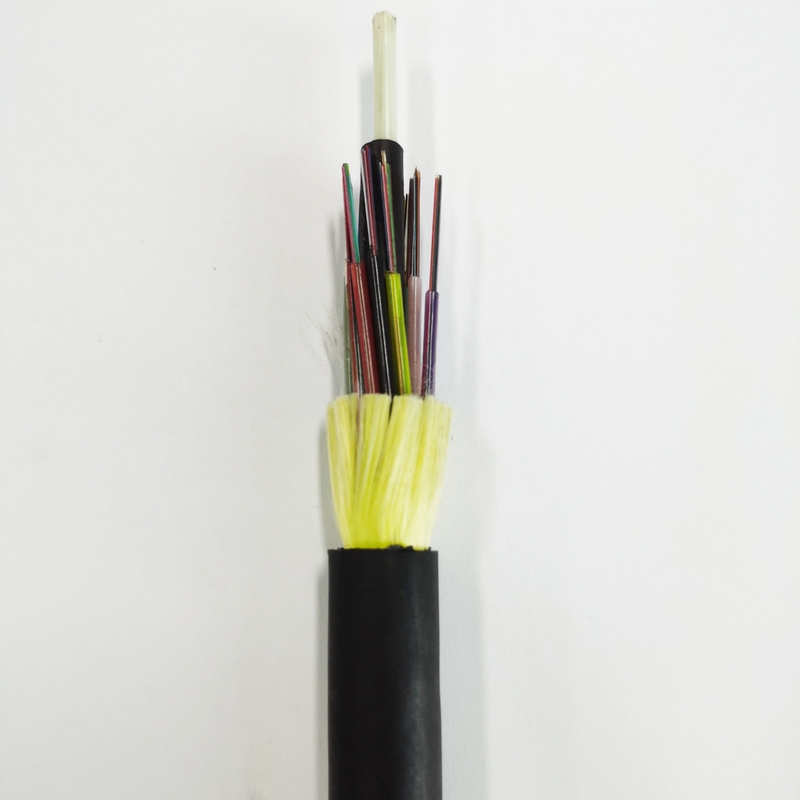

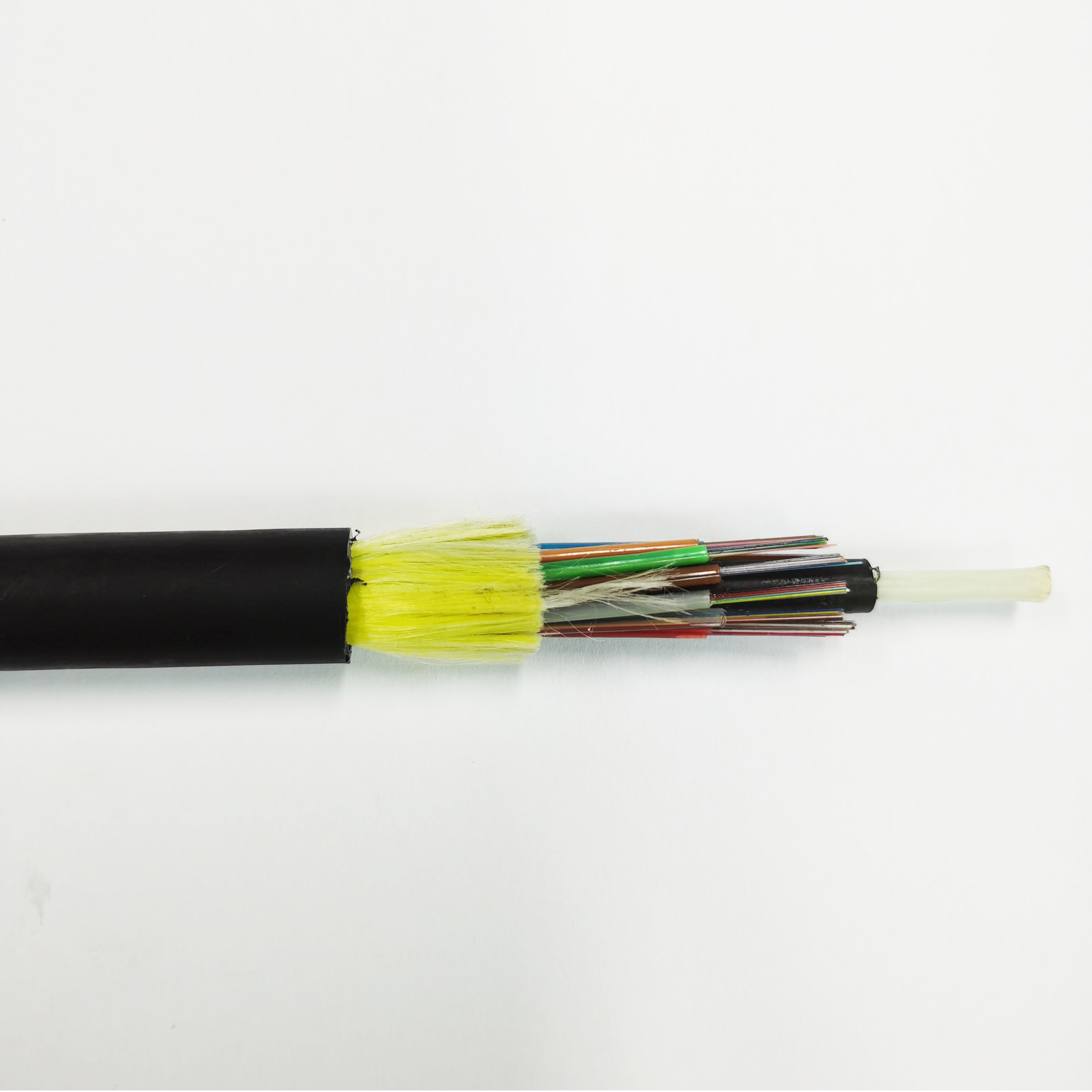

Preço directo de fábrica: Cable de fibra óptica ADSS de modo único com fio de aramida
O que é um cabo ADSS?
O cabo ADSS (All-Dielectric Self-Supporting) é um cabo de fibra óptica não metálico projetado para instalação aérea em postes de serviços públicos e linhas de energia.Pode ser implantado com segurança em ambientes de alta tensão, proporcionando ao mesmo tempo um auto-suporte confiável sem a necessidade de fios de mensageiroÉ uma alternativa rentável aos cabos OPGW e OPAC.
Estrutura e Design

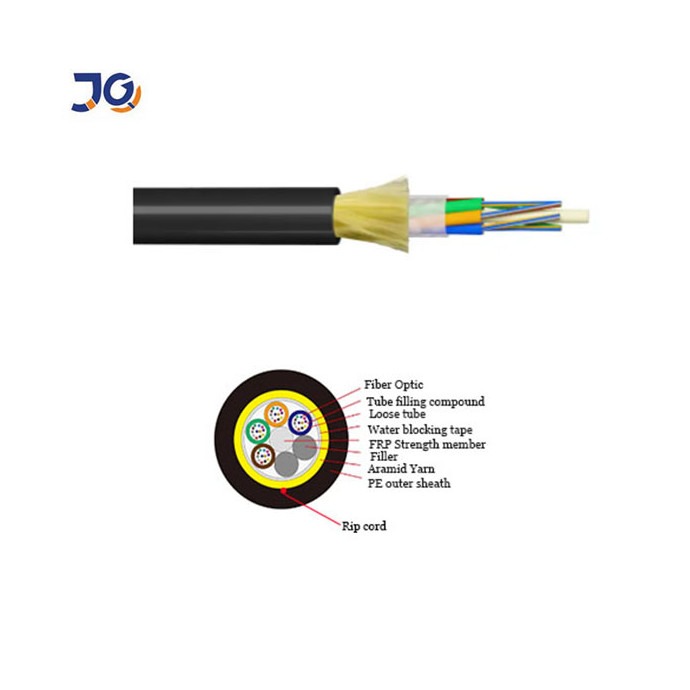

Este cabo adota um projeto de tubo solto com fibras protegidas em gel bloqueador de água.O revestimento exterior está disponível em materiais PE ou AT, dependendo dos requisitos de tensão.
Características fundamentais
-
de peso superior a 200 g/m2Segura para instalação em linha em funcionamento sem risco de condutividade.
-
Instalação fácil:O projeto de auto-suporte elimina a necessidade de fios de suporte extras.
-
Alta resistência:O reforço de fios de aramida garante uma excelente resistência à tração e ao intemperismo.
-
Desempenho estável:Resiste a tensões mecânicas e variações de temperatura.
-
Personalizável:Configurações adaptadas a diferentes faixas e aplicações.
Aplicações
-
Capa de PE:Adequado para linhas de energia abaixo de 110 kV.
-
AT Sheath:Para linhas eléctricas ≥ 110 kV, que ofereçam proteção anti rastreamento.
-
O comprimento da enxada e o teor de fios podem ser personalizados para os requisitos do projeto.
Normas
Fabricado em conformidade com as normas IEEE P1222 e IEC 60794-1.
Estrutura e especificações técnicas
1.Vestuário único ADSS
| Contagem de fibras |
Estrutura |
Fibra por tubo |
Diâmetro do tubo de perda
(MM)
|
Diâmetro do FRP/pad (mm) |
Espessura do casaco externo ((mm) |
Ref. Exterior
Diâmetro
(mm) |
Ref. Peso
(kg/km) |
| Capa de algodão |
AT casaco |
| 4 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7± 0.1 |
9.8 |
80 |
90 |
| 6 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 8 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 12 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
9.8 |
80 |
90 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
85 |
95 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
88 |
98 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
98 |
108 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
122 |
135 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Dica: todas as especificações da tabela acima são dados aproximados, para especificações mais pormenorizadas,
Contacte os nossos vendedores.
2. ADSS casaco duplo
| Contagem de fibras |
Estrutura |
Fibra por tubo |
Diâmetro do tubo de perda
(MM)
|
Diâmetro do FRP/pad (mm) |
Espessura do casaco externo ((mm) |
Ref. Exterior
Diâmetro
(mm) |
Ref. Peso
(kg/km) |
| Capa de algodão |
AT casaco |
| 4 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1 + 5 |
4 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1 + 5 |
6 |
1.9 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1 + 5 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1 + 5 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1 + 6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1 + 8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Dica: todas as especificações da tabela acima são dados aproximados, para especificações mais pormenorizadas,
Contacte os nossos vendedores.
|
Tipo de fibra
|
Atenuação
(+20°C)
|
Largura de banda
|
comprimento de onda de corte do cabo óptico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤ 0,36 dB/km |
≤ 0,22 dB/km |
--- |
--- |
≤ 1260 nm |
| G.655 |
--- |
--- |
≤ 0,40 dB/km |
≤ 0,23 dB/km |
--- |
--- |
≤ 1450 nm |
| 50/125 μm |
≤ 3,3 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 500 MHz·km |
≥ 500 MHz·km |
--- |
| 62.5/125 μm |
≤ 3,5 dB/km |
≤ 1,2 dB/km |
--- |
--- |
≥ 200 MHz·km |
≥ 500 MHz·km |
---
|
Detalhes

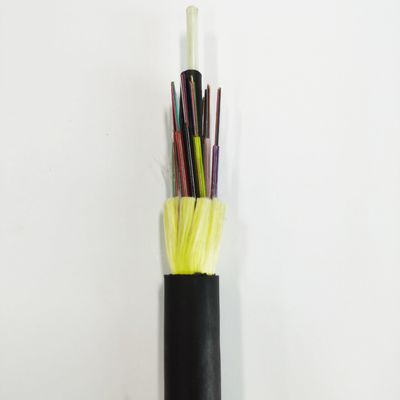

cabo de fibra ADSS de jaqueta única
cabo de fibra óptica ADSS de jaqueta dupla
Embalagem:
Perguntas frequentes
É um fabricante ou uma empresa comercial?
Somos um fabricante profissional com mais de 10 anos de experiência em cabos de fibra óptica, cabos de queda,A nossa fábrica está em Guangzhou, e são bem-vindos a visitar.
Como garante a qualidade do produto?
A qualidade é a nossa prioridade. Cada fibra passa por testes rigorosos e inspeção final antes do envio. Após confirmar o preço, podemos fornecer amostras gratuitas para verificação de qualidade.
Posso fazer uma pequena encomenda?
Apoiamos pedidos pequenos e de teste, especialmente para novos projetos.
Qual é o seu prazo?
Geralmente, 3 a 7 dias úteis, dependendo da quantidade da encomenda.
Você fornece serviço OEM?
Podemos adicionar o seu logotipo e personalizar os produtos de acordo com as suas necessidades.
Os seus materiais são certificados?
Obtemos de fornecedores com certificações ISO9001 e RoHS para garantir uma qualidade confiável.
