Name: 96 Core GCYFY GCYFTY Micro Air Blown Fiber Optic Cable para uso de dutos
Brand: Guangzhou Jiqian Fiber Optic Cable Co., Ltd.
SKU: GCYFY/GCYFTY
Price: 130.00 USD
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

Contagem de fibras: 48 96 Núcleos

Tipo de fibra: Modo único/modo multi

Jaqueta: PE/PVC/LSZH/HDPE/MDPE

Cor: Preto ou alaranjado ou personalizado

Nome do produto: micro cabo Ar-fundido

Número do modelo: GCYFY/GCYFTY

Comprimento: 2 km ou comprimento personalizado

Instalação: Aéreo ou duto

Destacar:

Cabos de fibra óptica com 96 tubos de núcleo

Cabos de fibra micro-soprados por ar

Cabo de fibra óptica para uso em duto

Informação básica

Lugar de origem: Cantão,China

Marca: JQ/OEM

Certificação: ISO9001 ROHS CE-EMC FCC SDOC

Número do modelo: GCYFY/GCYFTY

Condições de Pagamento e Envio

Detalhes da embalagem: Tambor de madeira

Tempo de entrega: 5-8 dias úteis

Termos de pagamento: L/C, T/T, Western Union

Habilidade da fonte: 30km pelo dia

Galeria

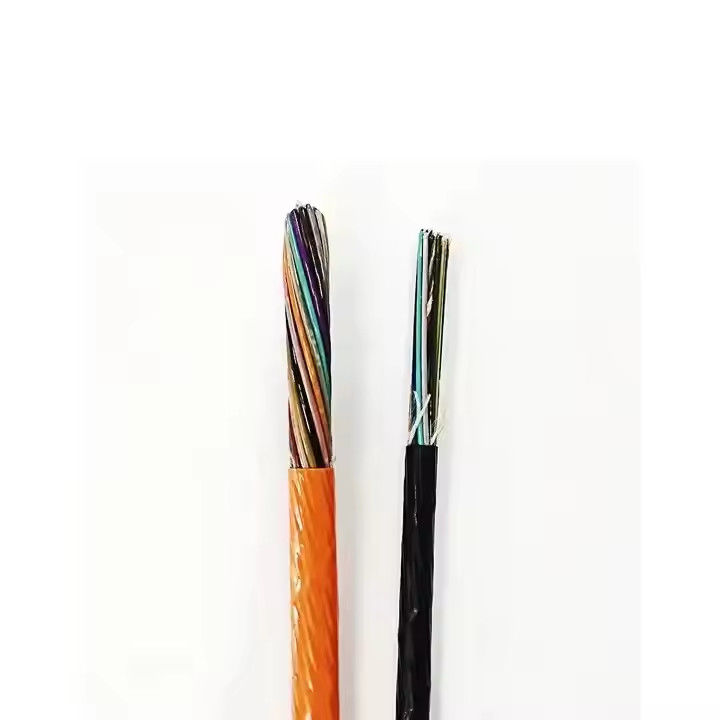

96 Core GCYFY GCYFTY Micro Air Blown Fiber Optic Cable para uso de dutos

Descrição de produto

96 Cabo de fibra óptica de micro núcleo soprado por ar GCYFY/GCYFTY para instalação de condutos

Descrição do produto
GCYFY/GCYFTY Micro Air Blown Fiber Optic Cable adota um design não metálico, livre de blindagem. Pode ser instalado soprando ar em micro-ductos pré-montados. Esta tecnologia melhora a utilização da tubulação,simplifica a instalação, e permite uma fácil expansão futura.

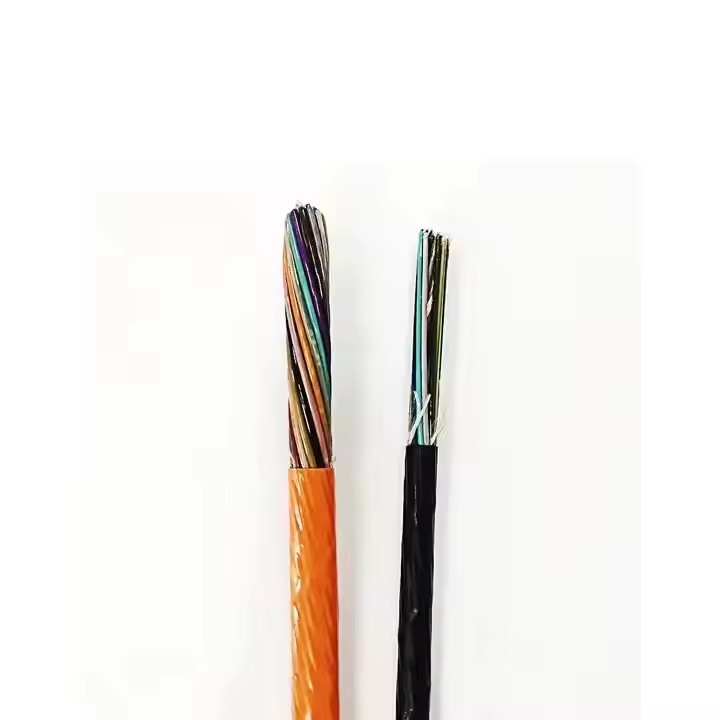

96 Core GCYFY GCYFTY Micro Air Blown Fiber Optic Cable para uso de dutos 0

Características ópticas

Ponto	Especificações
Tipo de fibra	G.652D
Atenuação
@ 1310 nm	≤ 0,36 dB/km
@ 1383 nm	≤ 0,35 dB/km
@ 1550 nm	≤ 0,22 dB/km
@ 1625 nm	≤ 0,30 dB/km
Comprimento de onda de corte do cabo (λcc)	≤ 1260 nm
Comprimento de onda de dispersão zero ((nm)	1300 ~ 1324 nm
Inclinação de dispersão zero	≤ 0,092 ps/nm2km
Dispersão cromática
@ 1288 ~ 1339 nm	≤ 3,5 ps/nm. km
@ 1550 nm	≤ 18 ps/n. km
@ 1625 nm	≤ 22 ps/nm. km
PMDQ	≤ 0,2 ps/km1/2
Diâmetro do campo de modo @ 1310 nm	9.2±0.4 um
Erro de concentração do núcleo	≤ 0,6 um
Diâmetro do revestimento	125.0±0.7 um
Revestimento Não circular	≤ 1,0%
Diâmetro do revestimento	245 ± 10 um
Teste de prova	100 kpsi (= 0,69 Gpa), 1%

Fibra e cor do tubo

CabosParâmetros

#	Posições	Unidade	Parâmetros
1	Contagem de fibras		96
2	Número de fibras por tubo		12
3	Número de tubos soltos		8
4	Diâmetro do tubo solto	mm	1.5
5	Membro da Força Central	mm	2.5
6	Capa exterior	mm	6.6
7	Número de Ripcords		1
8	Diâmetro do cabo	mm	6.4±0.1
9	Peso do cabo	kg/km	40
10	Atenuação 1310 nm	dB/km	≤ 0,36 dB/km
11	Atenuação 1550 nm	dB/km	≤00,22 dB/km
12	Dispersão cromática 1285-1330 nm	PS/nm.km	≤ 3.5
13	Dispersão cromática 1550 nm	PS/nm.km	≤ 18
14	Comprimento de onda de corte do cabo	ʎcc	≤ 1260 nm
15	Comprimento de onda de corte da fibra	mm	≤ 1470
16	Dispersão zero		1300~1324nm
17	Inclinação de dispersão zero	PS/nm2 x km	≤ 0.092
18	Dispersão do modo de polarização	PS/km	1.0
19	Dispersão do modo de polarização	PS/km	0.3
20	Diâmetro do campo de modo	μm	1310 9,2 ± 0.4
21	Diâmetro do campo de modo	μm	1550 10,4 ± 0.8
22	Erro de concentração do revestimento do núcleo	μm	≤0.5
23	Diâmetro do revestimento	μm	125±1.0
24	Revestimento não circular	%	≤ 2,0%
25	Erro de concentração do revestimento	μm	≤12
26	Diâmetro do revestimento primário	μm	125±1.0
27	Material de revestimento primário (incolor)		245± 10 μm
28	Radius de enrolamento da fibra	m	R ≥ 4
29	Resistência à tração	N	Instalação: 1000 Operação máxima: 600
30	Resistência ao esmagamento	N/mm	800/100
31	Força de impacto	N.m	Energia de impacto: 450 g*1 m; raio da cabeça do martelo: 12,5 mm; número de impactos: 5 Sem atenuação de adição óbvia, sem ruptura da fibra e sem danos ao cabo.
32	Torção		Carga: 150 N; número de ciclos:10ângulo de torção: ± 180° Sem atenuação de adição óbvia, sem ruptura da fibra e sem danos ao cabo.
33	Pervertido.	mm	1000N/100mm
34	Min. raio de curvatura		Carregamento 25N,25 ciclos
35	Instalação	̊ C	-15 ̊ C~+60 ̊ C
36	Operação	̊ C	-35 ̊ C~+70 ̊ C
37	Armazenamento	̊ C	-35 ̊ C~+70 ̊ C

Detalhes do produto

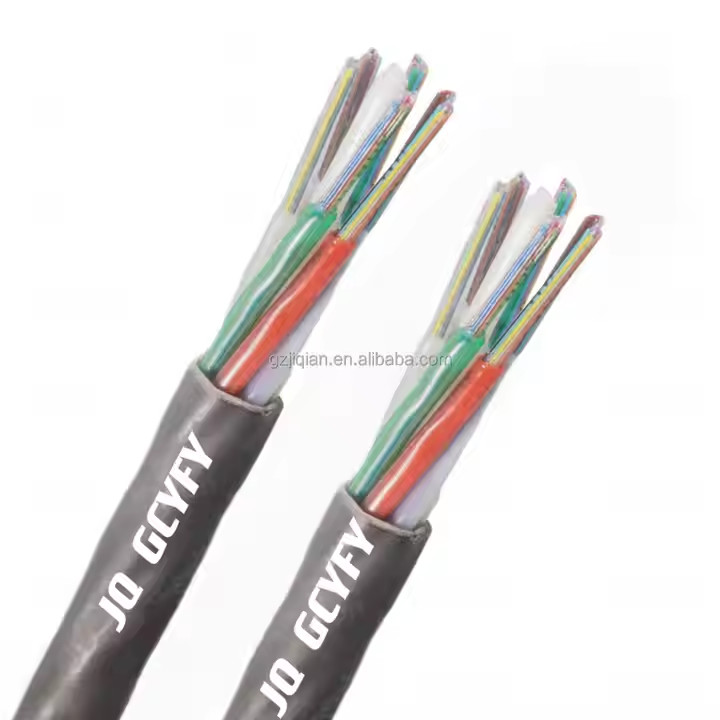

96 Core GCYFY GCYFTY Micro Air Blown Fiber Optic Cable para uso de dutos 2

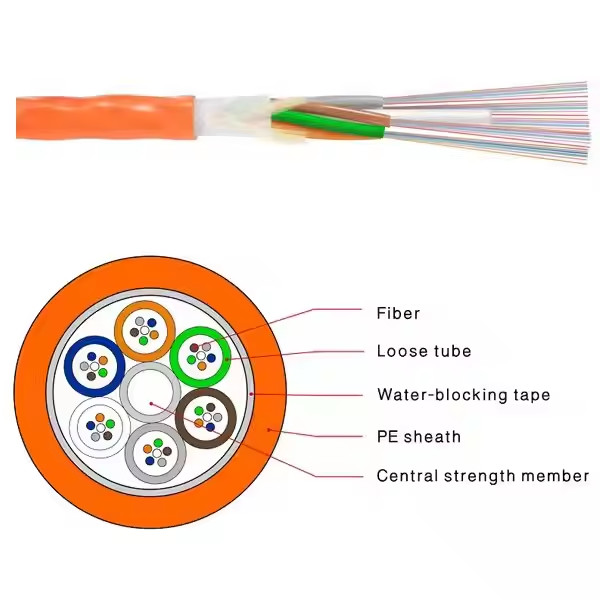

96 Core GCYFY GCYFTY Micro Air Blown Fiber Optic Cable para uso de dutos 3
