Multi Loose tube Miner Duct Fiber Optic Cable MGTSV
Características fundamentais
Excelente desempenho mecânico e de temperatura
Tubos soltos de alta resistência com proteção impermeável superior
Um composto especial de enchimento de tubo garante uma proteção confiável das fibras
Forte resistência ao esmagamento e elevada flexibilidade
Membro de resistência central de fio de aço para maior durabilidade
Enchimento completo do núcleo do cabo para bloqueio completo da água
Tubos soltos preenchidos com gel resistente à humidade
A camada PSP melhora o desempenho à prova de umidade e anti-rogadores
Materiais que bloqueiam a água impedem a infiltração longitudinal
Capa exterior de PVC azul ignífugo para uma elevada resistência ao fogo
|
Nome do item
|
Cabos de fibra óptica MGTSV
|
|
Local de origem
|
Guangdong, China
|
|
Número do modelo
|
MGTSV
|
|
Nome da marca
|
JQ/ Jiqian/ Personalizar |
|
Tipo de fibra
|
Modos únicos ITU-T G652D
|
|
Fibra não.
|
2-288 núcleos
|
|
Membro da Força
|
Fios de aço central/FRA
|
|
Material da jaqueta
|
Capa retardadora de chamas
|
|

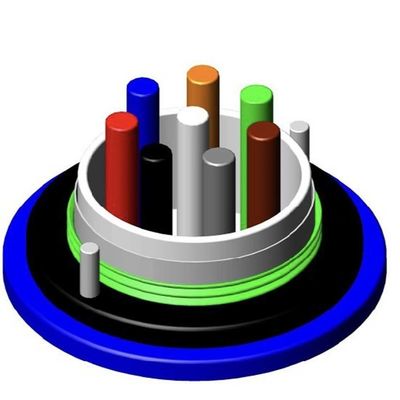

Estrutura do cabo
|
Tubos soltos encalhados
|
|
Certificado
|
ISO9001/CE/RoHS/CE
|
|
Temperatura de armazenamento
|
-40°C a +70°C
|
|
Aplicação
|
Ducto/Aterno
|
Características ópticas
| Posições | Unidade | Especificações | |
| G652D | |||
| Diâmetro do campo de modo | 1310 nm | Um... | 9.2±0.4 |
| 1550 nm | Um... | 10.4±0.5 | |
| Diâmetro do revestimento | Um... | 124.8±0.7 | |
| Revestimento não circular | % | ≤0.7 | |
| Erro de concentricidade do revestimento do núcleo | Um... | ≤0.5 | |
| Diâmetro do revestimento | Um... | 245±5 | |
| Revestimento não circular | % | ≤6.0 | |
| Erro de concentricidade revestimento-revestimento | Um... | ≤12 | |
| Comprimento de onda de corte do cabo | nm | ac≤1260 | |
| Atenuação (max.) | 1310 nm | dB/km | ≤0.36 |
| 1550 nm | dBkm | ≤0.22 | |
Dados técnicos
| Tipo de cabo |
Fibras Contagem |
Tubos +Enchimentos |
Cabos Diâmetro mm |
Cabos Peso Kg/km |
Tensile Força Long/Short Prazo N |
Esmagar Resistência Longo / A curto prazo N/100m |
Curvatura Radius estático /mm dinâmico |
|
MGTSV-2~6 |
2 ~ 60 | 5 | 12.2 | 156 | 1000/2000 | 500/1500 | 15D/30D |
| MGTSV-62~72 | 62 ~ 72 | 6 | 13.8 | 210 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-74~96 | 74~96 | 8 | 15.1 | 242 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-98~120 | 98~120 | 10 | 17.2 | 280 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-122~144 | 122~144 | 12 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |
| MGTSV-146~216 | 146~216 | 18 | 19 | 320 | 1750/3500 | 500/1500 | 15D/30D |

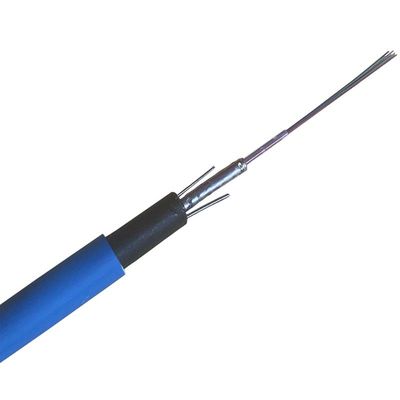

Imagem do produto
![]()
![]()
![]()
Aplicação
Adequado para conduta / antena de mina
Armazenamento / Temperatura de funcionamento: -40°C~+70°C
Embalagem e entrega

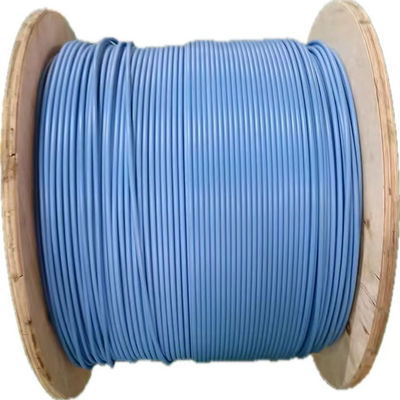

1/2/3/4/5 km num tambor de madeira,Entrega em 5-8 dias úteis
![]()
![]()
