Casa /Produtos/Cabo de fibra ótica de ADSS/Cabo de Fibra Óptica ADSS Monomodo G652D Dupla Jaqueta Aéreo Autoportante Externo

Cabo de Fibra Óptica ADSS Monomodo G652D Dupla Jaqueta Aéreo Autoportante Externo

1 km
MOQ
Inquiry for price
preço
Cabo de Fibra Óptica ADSS Monomodo G652D Dupla Jaqueta Aéreo Autoportante Externo
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Tipo de fibra: modo único ou multimodo
Contagem de fibras: 60 48 96 Núcleo
Cor: Preto, personalizado
Comprimento: 2 km ou comprimento personalizado
Material da jaqueta: PE, MDPE, LSZH, HDPE
Nome: Cabo de Fibra Óptica ADSS
Membro da força: FRP ((com PE, se necessário) Fios de vidro
Aplicativo: Enterro aéreo, sobrecarga/ direto
Destacar:

Cabo de Fibra Óptica ADSS G652D

,

cabo aéreo autoportante externo

,

cabo monomodo de dupla jaqueta
Informação básica
Lugar de origem: Cantão, China
Marca: JQ/OEM/Customize
Certificação: ISO9001 ROHS CE FCC SDOC
Número do modelo: ADSS-60B1
Condições de Pagamento e Envio
Detalhes da embalagem: Tambor de madeira/personalizado
Tempo de entrega: 5-8 dias úteis
Termos de pagamento: L/C, T/T, Western Union, Alipay
Habilidade da fonte: 4500KM pelo mês
Descrição de produto

60 Núcleo ADSS Fibra Óptica Cabel Duplo Capa G652D Cabel Aéreo



Introdução ao produto:

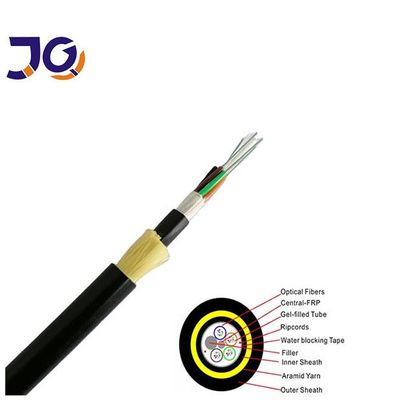

O cabo de fibra óptica ADSS de 60 núcleos possui uma estrutura de tubos soltos com membro de resistência de FRP e design de jaqueta dupla, proporcionando desempenho confiável para instalações aéreas de longa extensão.



Características principais:

  • Fibras mono-modo G652D de 60 núcleos
  • Membro de resistência central de FRP para durabilidade
  • Estrutura de casaco duplo para proteção reforçada
  • Fabrico a partir de fibras sintéticas
  • Adequado para longas faixas até 400 m
  • Ampla gama de temperaturas de -40°C a +70°C



Aplicações:

  • Instalações aéreas de fibra óptica
  • Redes de comunicação de linhas eléctricas
  • Transmissão por backbone de longa distância
  • Infra-estruturas de telecomunicações e banda larga



Características ópticas

Posições Unidade Especificações
G652D
Diâmetro do campo de modo 1310 nm Um... 9.2±0.4
1550 nm Um... 10.4±0.5
Diâmetro do revestimento Um... 124.8±0.7
Revestimento não circular %  ≤0.7
Erro de concentricidade do revestimento do núcleo Um...  ≤0.5
Diâmetro do revestimento Um... 245±5
Revestimento não circular %  ≤6.0
Erro de concentricidade revestimento-revestimento Um...  ≤12
Comprimento de onda de corte do cabo nm ac≤1260
Atenuação (max.) 1310 nm dB/km ≤0.36
1550 nm dBkm ≤0.22

Cabo de Fibra Óptica ADSS Monomodo G652D Dupla Jaqueta Aéreo Autoportante Externo 0

Cabo de Fibra Óptica ADSS Monomodo G652D Dupla Jaqueta Aéreo Autoportante Externo 1





Dados técnicos



Duração: 100 m



Tipo de cabo



60 núcleos de ADSS de chapéu duplo



estrutural

Parâmetro



Componentes de resistência central: FRP



Diâmetro: 2,1 mm



Tubo solto (cheio de geleia)



Diâmetro exterior:1.8mm



Envoltura interna PE



Espessura: 0,9 mm



Envoltura exterior PE



Espessura:1.8mm



Técnico

Parâmetro



Diâmetro externo do cabo



12.3 mm



Área da secção transversal do cabo



950,03 mm2



Modelo de fibra



G.652D



Peso do cabo



150 kg/km



Resistência à tração nominal (RTS)



10 kn



Tensão mínima permitida (MAT)



4kn



SED



3.2kn



E-módulo



12.1 kn/mm2



Coeficiente de expansão térmica



1.9 10-6/°C



Resistência ao cruzamento



A longo prazo: 100 n/100 mm



Curto prazo:2200 n/100 mm



Radius de inclinação permitido



A longo prazo (quando em circulação) 220 mm



A curto prazo (quando se põe) 360 mm





Estrutura e especificações técnicas ADSS-DJ ((50-500m Span)



Ref.Externo

Diâmetro

(mm)



Ref.Peso

(kg/km)



Rec.DailyMax.

Trabalho

Tensão ((kN)



Max.

Permissível

Trabalho

Tensão

[kN]



Paragem.

STringth

(kN)



Força

Membro

CSA.

(kN/mm2)



Modulo de

Elasticidade

CSA

kNmm2) [



Calor

Expansão

Coeficiente

(X10-6/K)



SuitableSpan

Métro

PICAB



PE



AT







12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13.0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10.35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



60 anos.



32.2



19.1



0.1



750



530



750



510



Exposição de produtos

Cabo de Fibra Óptica ADSS Monomodo G652D Dupla Jaqueta Aéreo Autoportante Externo 2



Detalhes do pacote



Exportar tambor de madeira, o comprimento normal de transporte do cabo será de 1 ~ 4 km.
Outro comprimento também está disponível, se exigido pelo comprador.
Observação: Normalmente, só anexamos o relatório de ensaio à embalagem, mas o seu pedido também está disponível.
Por exemplo:

A.Nome da empresa
B.Peso bruto/peso líquido
C. Tipo de fibra
D.Duração do cabo

Cabo de Fibra Óptica ADSS Monomodo G652D Dupla Jaqueta Aéreo Autoportante Externo 3



FAQ sobre cabos de fibra óptica ADSS



P1: Que tipo de fibra utiliza este cabo?
R: Ele usa fibra G652D de modo único.



P2: Quantos núcleos de fibra tem o cabo?
R: Este modelo tem 60 núcleos de fibra.



Q3: Que método de instalação é adequado?
R: É concebido para instalação autoportante no ar.



Q4: Que comprimentos de comprimento são suportados?
R: As opções típicas de comprimento incluem 100m, 200m, 300m e 400m.



Q5: Qual é a faixa de temperatura de funcionamento?
R: O cabo funciona a partir de -40°C até +70°C.
