Cabo de fibra ótica do período OFC ADSS do núcleo 500m do à prova de água 48
Pessoa de Contato : Philip
Número de telefone : +8613422342788
Whatsapp : +8613422342788
Quantidade de ordem mínima : | 1km | Detalhes da embalagem : | Cilindro de madeira |
---|---|---|---|
Tempo de entrega : | 5-8 dias do trabalho | Termos de pagamento : | L/C, T/T, Western Union |
Lugar de origem: | Guangzhou | Marca: | JQ/OEM |
---|---|---|---|
Certificação: | ISO9001 | Número do modelo: | ADSS-72B1 |
Informação detalhada |
|||
Tipo da fibra: | único modo ou multi modo | Contagem da fibra: | núcleo 72 |
---|---|---|---|
Cor: | PRETO | comprimento: | 2km ou comprimento personalizado |
Material do revestimento: | PE/AT | NOME: | 72 cabo da fibra ótica do núcleo ADSS |
Membro de força: | FRP | Aplicação: | Aéreo |
Temperatura de funcionamento: | -40 ~ +60 C | Tipo: | ADSS, SZ encalhou o tipo |
Realçar: | 100 cabo de fibra ótica do núcleo do período 72,Cabo de fibra ótica do núcleo da manutenção programada G652D 72,Cabo ótico de 100 adss do período |
Descrição de produto

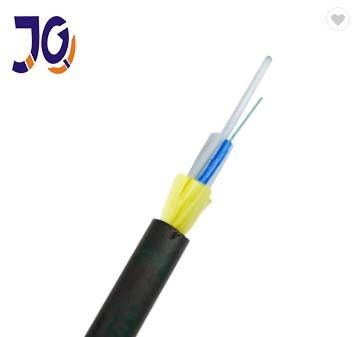

Cabo de fibra ótica exterior do núcleo do período ADSS 72 do revestimento 100 da manutenção programada G652D único

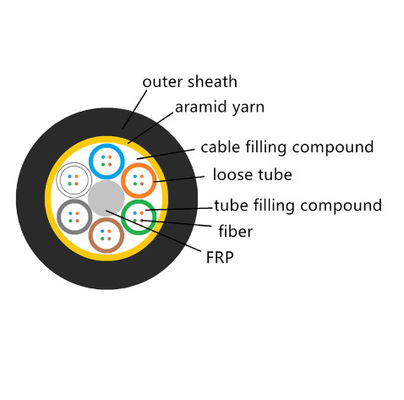

O cabo de ADSS é frouxamente tubo encalhado. As fibras, 250μm, são posicionadas em um tubo fraco feito de plásticos altos do módulo. Os tubos arefilled com um composto de enchimento do à prova de água. Os tubos (e os enchimentos) são encalhados em torno de um FRP (plástico reforçado fibra) como um membro de força central não metálico em um núcleo compacto e circular do cabo. Depois que o núcleo do cabo é enchido com o composto de enchimento. é coberto com a bainha interna fina do PE (polietileno). Após a camada encalhada de aramid os fios são aplicados sobre a bainha como o membro de força, o cabo é terminado com PE ou (anti-seguindo) na bainha exterior.
Características
1.Good mecânico e desempenho da temperatura
2. Tubo fraco de grande resistência que é hidrólise resistente
composto do enchimento do tubo 3.special para assegurar uma proteção crítica da fibra
resistência 4.Crush e flexibilidade
as medidas 5.The de seguimento são tomadas assegurar o cabo à prova d'água:
a fibra 6.Single reforçou o plástico como o membro de força central
composto do enchimento do tubo 7.Loose
enchimento do núcleo de 8,100% cabos
Características óticas
Artigos | Unidade | Especificação | |
G652D | |||
Diâmetro de campo de modo | 1310nm | um | 9,2±0.4 |
1550nm | um | 10,4±0.5 | |
Diâmetro do revestimento | um | 124,8±0.7 | |
Não-forma circular do revestimento | % | ≤0.7 | |
Erro da concentricidade do Núcleo-revestimento | um | ≤0.5 | |
Diâmetro de revestimento | um | 245±5 | |
Não-forma circular de revestimento | % | ≤6.0 | |
Erro da concentricidade do Revestimento-revestimento | um | ≤12 | |
Comprimento de onda de interrupção do cabo | nanômetro | acc≤1260 | |
Atenuação (máximo) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Dados técnicos
Período: 100m |
Tipo de cabo |
72core único revestimento ADSS |
estrutural parâmetro |
Componentes centrais da força: FRP |
Diâmetro: 2.1mm |
Tubo fraco (geleia enchida) |
Diâmetro exterior: 1.8mm |
|
PE da bainha interna |
Espessura: 0.9mm |
|
PE exterior da bainha |
Espessura: 1.8mm |
|
Técnico parâmetro |
diâmetro exterior do cabo |
12.3mm |
área de seção transversal do cabo |
95,03 mm2 |
|
Modelo da fibra |
G.652D |
|
Peso do cabo |
145kg/km |
|
Resistência à tração avaliado (RTS) |
kn 10 |
|
Minmum permitiu a tensão (a ESTEIRA) |
4kn |
|
EDS |
3.2kn |
|
E-módulo |
12,1 kn/mm2 |
|
Coeficiente da expansão térmica |
1,9 10-6/°C |
|
Resistência de Cruss |
Prazo: 1100 n/100mm |
|
a curto prazo: 2200 n/100mm |
||
Raio de curvatura da permissão |
Prazo (ao correr) 220 milímetros |
|
(Ao colocar) 360 milímetros a curto prazo |
Estrutura e especificações técnicas ADSS-SJ (período de 50-500m)
Ref.Outer Diâmetro (milímetro) |
Ref.Weight kg/km) |
Rec.DailyMax. Funcionamento Tensão (kN) |
Máximo Permissível Funcionamento Tensão [kN) |
Ruptura Força (kN) |
Força Membro CSA. (kN/mm2) |
Modulusof Elasticidade CSA kNmm2) [ |
Calor Expansão Coeficiente (X10-6/K) |
SuitableSpan Medidor ABICP |
||||
PE |
EM |
|
||||||||||
12,5 |
125 |
136 |
1,5 |
4 |
10 |
4,6 |
7,6 |
1,8 |
160 |
100 |
140 |
100 |
13,0 |
132 |
142 |
2,25 |
6 |
15 |
7,6 |
8,3 |
1,5 |
230 |
150 |
200 |
150 |
13,3 |
137 |
148 |
3,0 |
8 |
20 |
10,35 |
9,45 |
1,3 |
300 |
200 |
290 |
200 |
13,6 |
145 |
156 |
3,6 |
10 |
24 |
13,8 |
10,8 |
1,2 |
370 |
250 |
350 |
250 |
13,8 |
147 |
159 |
4,5 |
12 |
30 |
14,3 |
11,8 |
1,0 |
420 |
280 |
400 |
280 |
14,5 |
164 |
177 |
5,4 |
15 |
36 |
18,4 |
13,6 |
0,9 |
480 |
320 |
460 |
320 |
14,9 |
171 |
185 |
6,75 |
18 |
45 |
22,0 |
16,4 |
0,6 |
570 |
380 |
550 |
380 |
15,1 |
179 |
193 |
7,95 |
22 |
53 |
26,4 |
18,0 |
0,3 |
670 |
460 |
650 |
460 |
15,5 |
190 |
204 |
9,0 |
26 |
|60 |
32,2 |
19,1 |
0,1 |
750 |
530 |
750 |
510 |
Aplicação
Apropriado para o método de colocação aéreo
Temperatura do armazenamento/de funcionamento: -40℃~+70℃
Detalhe do pacote
Nome de A.Company
Peso de B.Gross/Net
Tipo de C.Fiber
Comprimento de D.Cable
