Cabo de fibra ótica do período OFC ADSS do núcleo 500m do à prova de água 48
Pessoa de Contato : Philip
Número de telefone : +8613422342788
Whatsapp : +8613422342788
| Quantidade de ordem mínima : | 20KM | Detalhes da embalagem : | Tambor de madeira ou tambor de ferro |
|---|---|---|---|
| Tempo de entrega : | 13 dias | Termos de pagamento : | T/T, Western Union, Alipay, MoneyGram, L/C |
| Habilidade da fonte : | 21500KM por mês |
| Lugar de origem: | Guangzhou, China | Marca: | HAISO/JQ or Customized |
|---|---|---|---|
| Certificação: | ISO9001 CE ROHS Rohs | Número do modelo: | ADSS-4C/6C/24C/48C/96C |
|
Informação detalhada |
|||
| Inscrição: | antena externa | contagem de fibras: | 2-432 núcleos |
|---|---|---|---|
| Período: | 50m 80m /100m/200m /300m /400m | fibra por tubo: | 4/6/8/12F |
| Amostra: | Providenciar | número de força: | FRP, Fio de Aramida Kevlar |
| Estrutura: | tubo solto encalhado | cor da jaqueta: | Preto ou personalizado |
| Temperatura de operação: | -40℃ a +75℃ | Tipo de Fibra: | G652D, OS1,OM1, G655, OM4, OM5 |
| Realçar: | Cabo de fibra monomodo de 144 núcleos,cabo de fibra monomodo ADSS externo,cabo de fibra monomodo 3KM |
||
Descrição de produto
no menta Cabo de fibra óptica monomodo ADSS autossustentável totalmente dielétrico PEAD revestido com fio
descrição ADSS
Cabo óptico ADSS Cabo óptico autossustentável totalmente dielétrico (também conhecido como cabo óptico autossustentável totalmente dielétrico).
Com uma espécie de cabo óptico totalmente médio (sem metal) independentemente ao longo da estrutura da linha de transmissão pendurada no fio de alimentação interno
(a posição suspensa é baseada principalmente na suspensão da força do campo elétrico, distância do solo, condições de conveniência de construção e manutenção
e outros fatores, atualmente mais está pendurado no fio de energia abaixo), usado para formar a rede de comunicação de fibra óptica na linha de energia, o cabo é chamado de ADSS.
Características
· Pode ser instalado sem desligar a energia
· Excelente desempenho AT, o máximo indutivo no ponto de operação da bainha AT pode chegar a 25kV
· Peso leve e pequeno diâmetro reduzindo a carga causada por gelo e vento e a carga nas torres
e backprops
· Grandes comprimentos de vão e o maior vão é superior a 1000m
· Bom desempenho de resistência à tração e temperatura
· A vida útil do projeto é de 30 anos
·Inscrição
O estado real das linhas elétricas aéreas é levado em consideração quando o cabo ADSS está sendo projetado.Para linhas aéreas de energia abaixo de 110kV,
A bainha exterior do PE é aplicada.PARA linhas de energia igual ou superior a 110kV, aplica-se bainha externa AT.O design dedicado da quantidade de aramida e encalhamento
processo pode satisfazer a demanda em vários vãos.
·Padrões
O cabo ADSS está em conformidade com o padrão IEEE P 1222, bem como com o IEC 60794-1.
Estrutura e Especificações Técnicas
1.jaqueta simples ADSS
| contagem de fibras | estrutura | fibra por tubo |
diâmetro do tubo de perda (MILÍMETROS) |
FRP/diâmetro da almofada (mm) | Espessura da capa externa (mm) | Ref.Exterior Diâmetro (milímetros) |
Ref.Peso (kg/km) |
|
| Jaqueta PE | Jaqueta AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1.7±0,1 | 9.5 | 80 | 90 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.5 | 80 | 90 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.5 | 80 | 90 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 9.5 | 80 | 90 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 9.8 | 85 | 95 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 10,0 | 88 | 98 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 10.5 | 98 | 108 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 12,0 | 122 | 135 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 15.2 | 176 | 189 |
Dicas: todas as especificações na tabela acima são dados aproximados, para especificações mais detalhadas,
entre em contato com nossos vendedores.
2. Jaqueta dupla ADSS
| contagem de fibras | estrutura | fibra por tubo |
diâmetro do tubo de perda (MILÍMETROS) |
FRP/diâmetro da almofada (mm) | Espessura da capa externa (mm) | Ref.Exterior Diâmetro (milímetros) |
Ref.Peso (kg/km) |
|
| Jaqueta PE | Jaqueta AT | |||||||
| 4 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12,0 | 125 | 135 |
| 6 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12,0 | 125 | 135 |
| 8 | 1+5 | 4 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12,0 | 125 | 135 |
| 12 | 1+5 | 6 | 1.9 | 2.0/2.0 | 1,7±0,1 | 12,0 | 125 | 135 |
| 24 | 1+5 | 6 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12,0 | 128 | 138 |
| 48 | 1+5 | 12 | 2.0 | 2.0/2.0 | 1,7±0,1 | 12.5 | 130 | 140 |
| 72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1,7±0,1 | 13.2 | 145 | 155 |
| 96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1,7±0,1 | 14.5 | 185 | 195 |
| 144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1,7±0,1 | 16.5 | 212 | 228 |
Dicas: todas as especificações na tabela acima são dados aproximados, para especificações mais detalhadas,
entre em contato com nossos vendedores.
|
tipo de fibra |
Atenuação (+20℃) |
largura de banda |
Comprimento de onda de corte do cabo óptico |
||||
|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
||
| G.652 | --- | --- | ≤0,36dB/km | ≤0,22dB/km | --- | --- | ≤1260 nm |
| G.655 | --- | --- | ≤0,40dB/km | ≤0,23dB/km | --- | --- | ≤1450nm |
| 50/125µm | ≤3,3dB/km | ≤1,2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | --- |
| 62,5/125µm | ≤3,5dB/km | ≤1,2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | --- |
Detalhes da imagem mostra

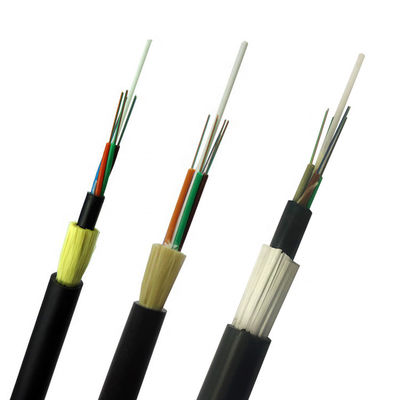

cabo de fibra ADSS de revestimento único
cabo de fibra óptica ADSS de revestimento duplo

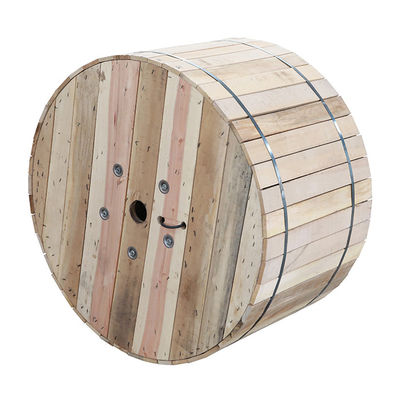

Embalagem:
1. Você é direto da fábrica?
como um fabricante profissional de cabos, especializado em cabos de fibra óptica, cabo MPO Breakout, patch cord de fibra óptica.
Nossos produtos são exportados principalmente para a Europa, América do Sul e alguns outros países e regiões.
2. Quais são os seus principais produtos?
Cabos de fibra óptica externos Cabos de fibra óptica internos FTTH Cabos drop ADSS
Patch cords blindados internos cabo de fibra Patch cords ópticos Sc LC FC ST MTP MPO patch cord óptico
3. Período de garantia de qualidade do produto?
20 anos de garantia para cabo de fibra óptica
4. Você tem certificado de matéria-prima?
Construímos uma cooperação de relacionamento de longo prazo com fornecedores qualificados de matérias-primas ISO9001 ROHS
