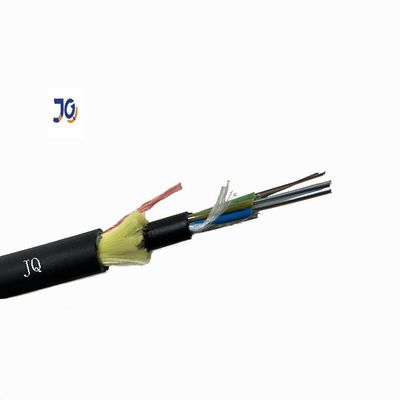

Toda a força dieletric 12 de FRP 24 48 cabos de fibra ótica exteriores singlemode dos núcleos ADSS
Que é cabo de ADSS?
o Todo-dielétrico refere o uso do material do todo-dielétrico (meios um que tem propriedades não condutoras não metálicas, com um material de isolamento que resista a passagem da corrente elétrica através do cabo. O autossuficiente refere a capacidade do membro de reforço do cabo ótico para suportar seus próprios peso e carga externo. O cabo de ADSS, principalmente, é usado em quadros de polo do poder, assim que exige-se ter a força mecânica alta e poder resistir o impacto de ambientes elétricos fortes.
Características
· Pode ser instalado sem cortar o poder
· Excelente no desempenho, o máximo indutivo no ponto de funcionamento na bainha pode alcançar 25kV
· Peso leve e pequeno diâmetro que reduzem a carga causada pelo gelo e pelo vento e a carga em torres
e backprops
· Os comprimentos de grande período e o período o maior estão sobre 1000m
· Bom desempenho da resistência à tração e da temperatura
· A esperança de vida do projeto é 30 anos
·Aplicação
O estado real de linhas elétricas aéreas é tomado na consideração completa quando o cabo de ADSS está sendo projetado. Para linhas elétricas aéreas sob 110kV,
A bainha exterior do PE é aplicada. PARA as linhas elétricas iguais ou sobre a 110kV, na bainha exterior é aplicado. Dedique o projeto da quantidade e do encalhamento do aramid
o processo pode satisfazer a procura em vários períodos.
·Padrões
O cabo de ADSS cumpre com o IEEE padrão P 1222 assim como o IEC 60794-1.
Estrutura e especificações técnicas
1. único revestimento de ADSS
| contagem da fibra |
estrutura |
fibra pelo tubo |
diâmetro do tubo do losse
(Milímetro)
|
Diâmetro de FRP/pad (milímetro) |
Espessura do revestimento exterior (milímetros) |
Referência. Exterior
Diâmetro
(milímetro) |
Referência. Peso
(kg/km) |
| Revestimento do PE |
No revestimento |
| 4 |
1+5 |
4 |
1,9 |
2.0/2.0 |
1,7±0.1 |
9,8 |
80 |
90 |
| 6 |
1+5 |
6 |
1,9 |
2.0/2.0 |
1.7±0.1 |
9,8 |
80 |
90 |
| 8 |
1+5 |
4 |
1,9 |
2.0/2.0 |
1.7±0.1 |
9,8 |
80 |
90 |
| 12 |
1+5 |
6 |
1,9 |
2.0/2.0 |
1.7±0.1 |
9,8 |
80 |
90 |
| 24 |
1+5 |
6 |
2,0 |
2.0/2.0 |
1.7±0.1 |
9,8 |
85 |
95 |
| 48 |
1+5 |
12 |
2,0 |
2.0/2.0 |
1.7±0.1 |
10,0 |
88 |
98 |
| 72 |
1+6 |
12 |
2,2 |
2.0/2.0 |
1.7±0.1 |
10,5 |
98 |
108 |
| 96 |
1+8 |
12 |
2,2 |
2.0/3.4 |
1.7±0.1 |
12,0 |
122 |
135 |
| 144 |
1+12 |
12 |
2,2 |
3.0/7.2 |
1.7±0.1 |
15,2 |
176 |
189 |
Pontas: todas as especificações na tabela do abolve são dados aproximados, para mais especificações dos detals,
os pls contactam nossos salers.
2. Revestimento do dobro de ADSS
| contagem da fibra |
estrutura |
fibra pelo tubo |
diâmetro do tubo do losse
(Milímetro)
|
Diâmetro de FRP/pad (milímetro) |
Espessura do revestimento exterior (milímetros) |
Referência. Exterior
Diâmetro
(milímetro) |
Referência. Peso
(kg/km) |
| Revestimento do PE |
No revestimento |
| 4 |
1+5 |
4 |
1,9 |
2.0/2.0 |
1.7±0.1 |
12,0 |
125 |
135 |
| 6 |
1+5 |
6 |
1,9 |
2.0/2.0 |
1.7±0.1 |
12,0 |
125 |
135 |
| 8 |
1+5 |
4 |
1,9 |
2.0/2.0 |
1.7±0.1 |
12,0 |
125 |
135 |
| 12 |
1+5 |
6 |
1,9 |
2.0/2.0 |
1.7±0.1 |
12,0 |
125 |
135 |
| 24 |
1+5 |
6 |
2,0 |
2.0/2.0 |
1.7±0.1 |
12,0 |
128 |
138 |
| 48 |
1+5 |
12 |
2,0 |
2.0/2.0 |
1.7±0.1 |
12,5 |
130 |
140 |
| 72 |
1+6 |
12 |
2,2 |
2.0/2.0 |
1.7±0.1 |
13,2 |
145 |
155 |
| 96 |
1+8 |
12 |
2,2 |
2.0/3.4 |
1.7±0.1 |
14,5 |
185 |
195 |
| 144 |
1+12 |
12 |
2,2 |
3.0/7.2 |
1.7±0.1 |
16,5 |
212 |
228 |
Pontas: todas as especificações na tabela do abolve são dados aproximados, para mais especificações dos detals,
os pls contactam nossos salers.
|
Tipo da fibra
|
Atenuação
(+20℃)
|
Largura de banda
|
Comprimento de onda de interrupção do cabo ótico
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·quilômetro |
≥500MHz·quilômetro |
--- |
| 62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·quilômetro |
≥500MHz·quilômetro |
---
|
Mostras da imagem dos detalhes
único cabo da fibra do revestimento ADSS
cabo de fibra ótica dobro do revestimento ADSS
Embalagem:
FAQ
1. Você tradning a empresa ou o fabricante?
Nós somos o fabricante com uma experiência de 10 anos, nós somos especializados na pesquisa, no desenvolvimento e na produção
para o cabo de fibra ótica, ect do cabo do cabo pendente e do trajeto. Nossa fábrica está na cidade de Guangzhou, bem-vinda para visitar-nos!
2. Sobre a qualidade?
Nós entrega testamos antes cada fibras quando produção terminada.
Após a confirmação do preço, você pode exigir para que as amostras grátis verifiquem nossa qualidade.
3. Pode você aceitar a ordem pequena?
Sim, a ordem pequena está disponível. Nós apoiamos o projeto novo de nossos clientes, como nós sabemos que o negócio é sempre da ordem pequena.
4. Que é seu prazo de entrega?
Geralmente sobre dias de trabalho 3-7days, depende principalmente da quantidade da ordem.
Mas os pls sejam assegurados que nós arranjaremos seus bens o mais cedo possível após seu pagamento.
5. Pode você aceitar o serviço do OEM?
Sim, nós damos boas-vindas ao serviço do OEM. Nós podemos imprimir seu logotipo no produto. Toda a ideia de você está disponível.
4. Você tem o certificado para a matéria prima?
Nós construímos a cooperação a longo prazo do relacionamento com os fornecedores qualificados da matéria prima de ISO9001 ROHS
