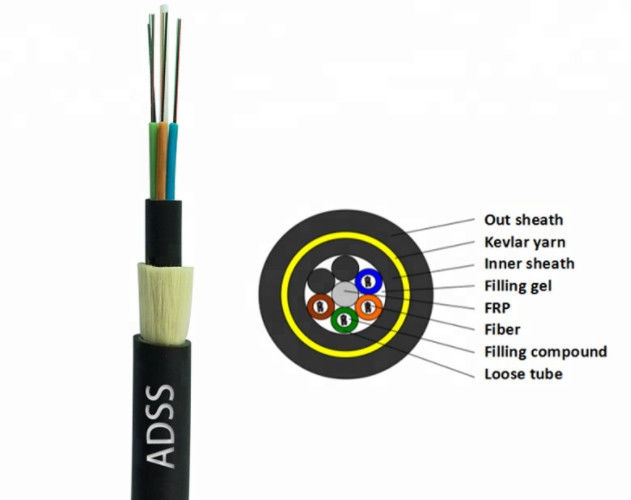

Dimensões de construção de cabos ADSS de camisa única:
|
Contagem de fibras |
Estrutura |
Fibras por tubo |
Diâmetro do tubo solto (mm) |
CSM Diâmetro/diâmetro da almofada (mm) |
Espessura nominal do casaco exterior (mm) |
Diâmetro/altura do cabo (mm) |
Peso do cabo (kg/km) |
| 4 | 1 + 6 | 4 | 1.9±0.1 | 2.0/2.0 | 1.6 | 9.5±0.2 | 80 |
| 6 | 1 + 6 | 6 | 2.0±0.1 | 2.0/2.0 | 1.6 | 90,8 ± 0.2 | 80 |
| 8 | 1 + 6 | 4 | 1.9±0.1 | 2.0/2.0 | 1.6 | 90,8 ± 0.2 | 80 |
| 12 | 1 + 6 | 6 | 2.1±0.1 | 2.0/2.0 | 1.6 | 90,8 ± 0.2 | 80 |
| 24 | 1 + 6 | 6 | 2.1±0.1 | 2.0/2.0 | 1.6 | 90,8 ± 0.2 | 80 |
| 36 | 1 + 6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.0±0.2 | 85 |
| 48 | 1 + 6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.0±0.2 | 85 |
| 72 | 1 + 6 | 12 | 2.2±0.1 | 2.0/2.0 | 1.6 | 10.0±0.3 | 85 |
| 96 | 1 + 8 | 12 | 2.2±0.1 | 2.0/3.4 | 1.7 | 110,8 ± 0.3 | 123 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.0/6.2 | 1.7 | 14.5±0.3 | 175 |
Características:
Baixa atenuação e dispersão, controlo especial do comprimento excedido asseguram o bom desempenho da transmissão em ambientes variados.
Excelente desempenho mecânico.
Boa flexibilidade e desempenho de dobra.
Pequeno diâmetro exterior, leveza e construção compacta.
Descrição dos produtos:
![]()
