Underground Double Jacket Non Metallic Armoring Fiber Optic Cable GYFTA53/gYTA53

Cabos subterrâneos de fibra óptica de blindagem não metálica de chapa dupla GYFTA53/gYTA53

contacto

Cabos subterrâneos de fibra óptica de blindagem não metálica de chapa dupla GYFTA53/gYTA53

Quantidade de ordem mínima :	1 km	Detalhes da embalagem :	Bateria de madeira
Tempo de entrega :	3-5 dias úteis, depende da sua encomenda	Termos de pagamento :	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte :	60000KM/mês

Lugar de origem:	Guangdong, China	Marca:	JQ/OEM
Certificação:	ISO9001	Número do modelo:	GYFTA53

Informação detalhada
Contagem de fibras:	4-288	Material do casaco:	PE/MDPE/HDPE/LSZH
Cor do casaco:	Negro	Tempo do elevador:	Mais de 25 anos
Tipo de fibra:	G652D	Aplicação:	Subterrâneo Directo/ducto
fábrica:	- Sim, sim.	Tipo da fibra:	JOFC
amor:	Faixa de aço/faixa de alumínio
Destacar:	Cabos de fibra óptica subterrâneos , Cabos de fibra óptica de blindagem não metálica , GYFTA53/gYTA53 Cabos de fibra óptica

Descrição de produto

GYFTA53 Cabos de fibra óptica subterrâneos de blindagem não metálica

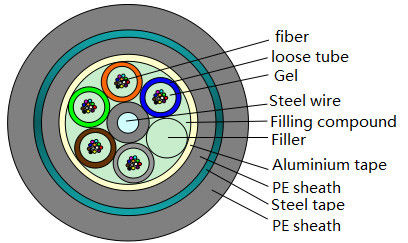

Construção de cabos

O cabo GYFTA53 é construído inserindo uma fibra de 250 μm em um tubo solto feito de um material de alto módulo cheio de um composto repelente de água.O centro do núcleo é um núcleo de reforço não metálico (FRP)É necessário extrudir um núcleo de reforço não metálico com uma camada de polietileno

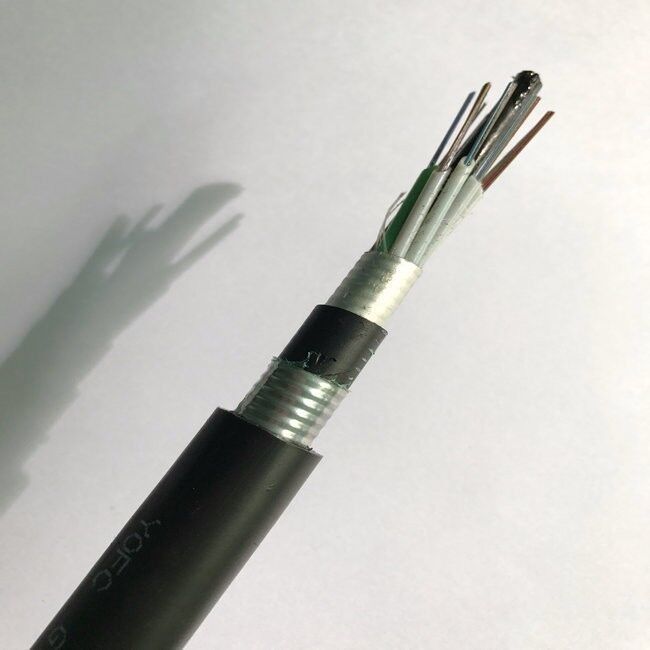

Cabos subterrâneos de fibra óptica de blindagem não metálica de chapa dupla GYFTA53/gYTA53 1

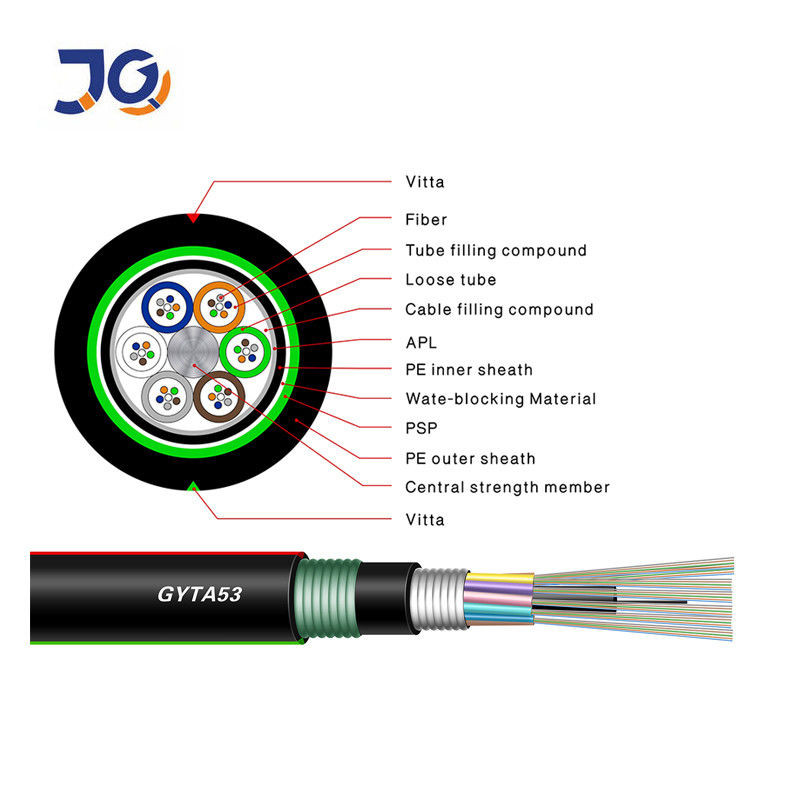

GYFTA53/GYTA53

A fita de alumínio revestida de plástico (APL) é enrolada longitudinalmente e depois extrudida com uma bainha interna de polietileno
A fita de aço revestida de dois lados (PSP) é enrolada longitudinalmente e extrudida em uma bainha externa de polietileno para formar um cabo

Normas

O cabo de fibra óptica GYFTA53 cumpre as normas YD/T 901 e IEC 60794-1.

São tomadas as seguintes medidas para assegurar o desempenho à prova d'água do cabo:

- Núcleo de reforço central único não metálico

- O tubo solto é preenchido com um composto impermeável especial

- Enchimento de núcleo completo - Barreira de umidade de fita de alumínio revestida de plástico (APL)

- A tira de aço revestida de dois lados (PSP) melhora a resistência à umidade do cabo - Um bom material de bloqueio de água evita fugas longitudinais do cabo

Campo aplicável: Directo enterrado/ducto subterrâneo

Parâmetros ópticos

		50/125 μm	62.5/125 μm	G.652	G.655
Atenuação ((+20°C)	@850nm	≤ 3,0 dB/km	≤30,3 dB/km
	@1300nm	≤10,0 dB/km	≤10,0 dB/km
	@1310nm			≤00,36 dB/km	≤00,4 dB/km
	@1550nm			≤00,22 dB/km	≤00,23 dB/km
Largura de banda (Classe A)	@850nm	≥ 500 MHz.km	≥ 200MHz.km
	@1300nm	≥ 1000MHz.km	≥ 600MHz.km
Abertura numérica		0.200 ± 0.015NA	0.275±0,015NA
Comprimento de onda λcc do corte do cabo				≤ 1260 nm	≤ 1450 nm

Cabos subterrâneos de fibra óptica de blindagem não metálica de chapa dupla GYFTA53/gYTA53 4

Cabos subterrâneos de fibra óptica de blindagem não metálica de chapa dupla GYFTA53/gYTA53 5

Desempenho do cabo

Ponto		Parâmetros
Contagem de fibras		24
Fibras revestidas coloridas	Dimensão	250 μm±15 μm
	Cores	Azul, laranja, verde, marrom, cinza, branco,
Tubos soltos	Dimensão	10,8 mm±0,1 mm
	Materiais	PBT
	Cores	Azul, laranja, verde, marrom.
Enchimento	Materiais	PE
	Cores	Negro
Membro da Força Central	Dimensão	10,6 mm±0,2 mm
	Materiais	Fios de aço fosfatado
Armaduras	Materiais	Banda de aço revestida de plástico e fita de alumínio
Vestuário exterior	Materiais	PE
	Cores	Negro

Características mecânicas e ambientais

Ponto	Unidade	Especificações
Tensão ((Longo prazo)	N	600
Tensão (a curto prazo)	N	1500
Esmagar (a longo prazo)	N/10cm	1000
Crush (Curto Prazo)	N/10cm	3000
Min. raio de curvatura ((dinâmico)	mm	20D
Min.Radius de inclinação (estático)	mm	10D
Temperatura de instalação	°C	-40+60
Temperatura de funcionamento	°C	-40+70
Temperatura de armazenamento	°C	-40+70
Repetidas curvas	Carga:250N;número de ciclos: 30 Sem atenuação de adição óbvia, sem ruptura da fibra e sem danos ao cabo.
Torção	Carga:250N; número de ciclos:10ângulo de torção: ± 90° Sem atenuação de adição óbvia, sem ruptura da fibra e sem danos ao cabo.

Ensaios OTDR

Cabos subterrâneos de fibra óptica de blindagem não metálica de chapa dupla GYFTA53/gYTA53 6

Se tiver alguma necessidade, não hesite em contactar-me.

Whatsapp:+86 18122384553
