Descrição de produto

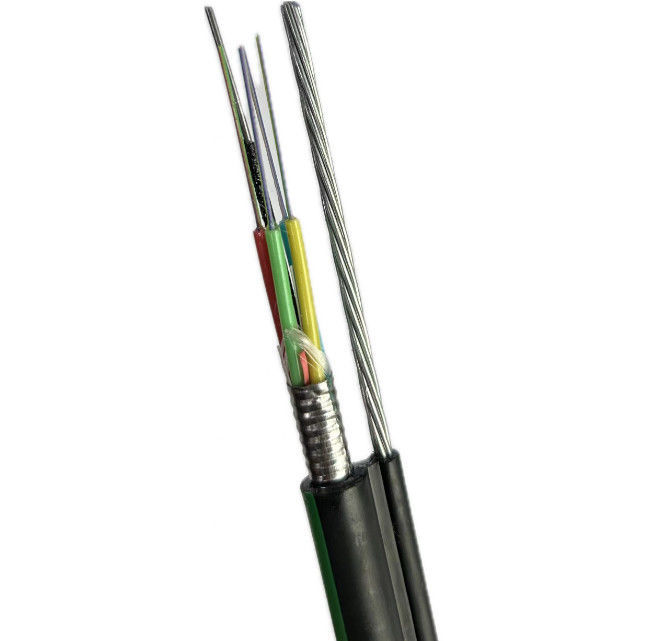

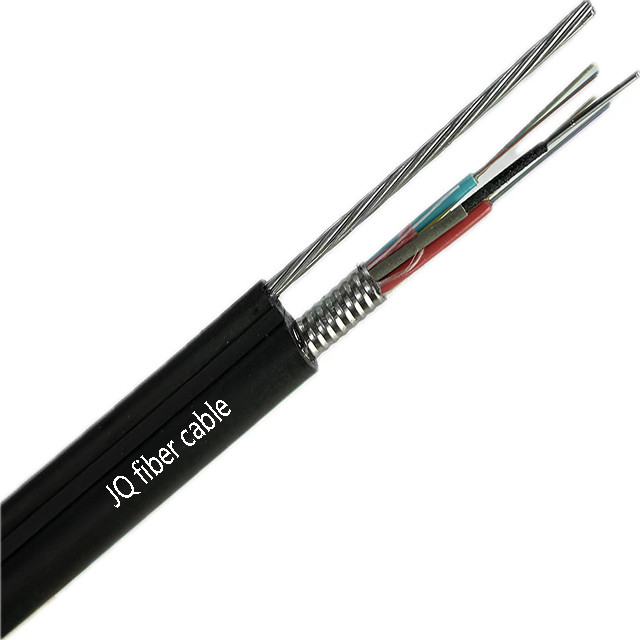

Figura 8 Cabo de fibra óptica autoportante GYTC8S

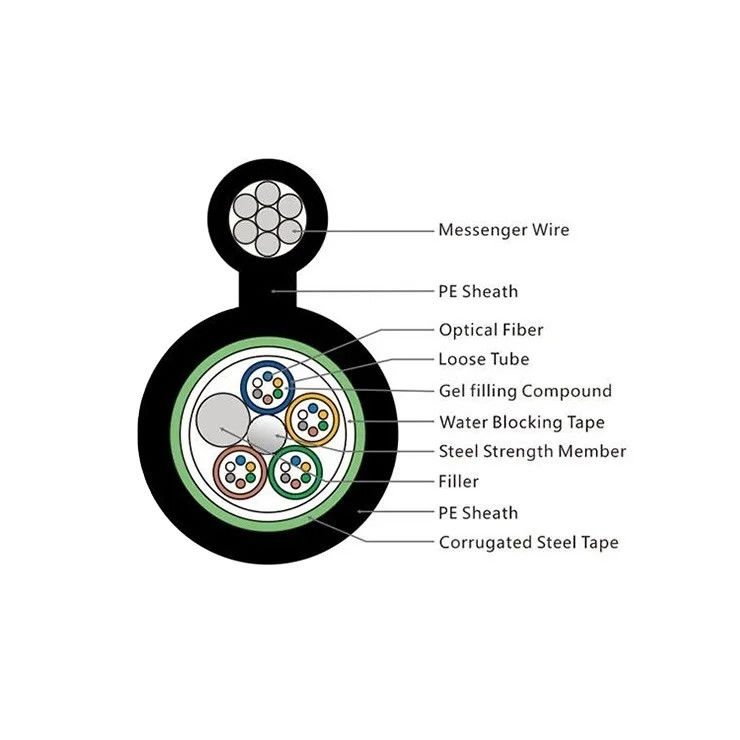

GYTC8S (cabelos suspensos reforçados com metal, revestimento torcido com camada de manga solta, steel-polyethylene bonding sheath 8-shaped self-bearing outdoor optical cable for communication) The structure of the optical cable is to put single-mode or multi-mode optical fibre into the inner-filled waterproof compound loose sleeve made of high-modulus plasticPara alguns cabos ópticos com vários núcleos, uma camada de polietileno (PE) também é extrudida fora do núcleo de reforço metálico.A manga solta (e corda de enchimento) é torcida ao redor do centro para fortalecer o núcleo para formar um núcleo de cabo compacto e redondoApós o revestimento, a correia de aço plástico é enrolada verticalmente.É feito de fio de aço e de polietileno ao mesmo tempo..
Características
1"A elevada resistência à tração dos fios de cadeia satisfaz a exigência de auto-sustentamento e reduz os custos de instalação
2,Bom desempenho mecânico e de temperatura
3Tubos soltos de alta resistência resistentes à hidrólise
4O composto especial de enchimento de tubos garante uma protecção crítica da fibra
5Para assegurar a estanqueidade do cabo, são tomadas as seguintes medidas:
--- Arame de aço utilizado como elemento central de resistência
--- Compostos de enchimento de tubos soltos
-- 100% de enchimento do núcleo do cabo
--- PSP reforçando a resistência à humidade
Características ópticas
| Posições |
Unidade |
Especificações |
| G652D |
| Diâmetro do campo de modo |
1310 nm |
Um... |
9.2±0.4 |
| 1550 nm |
Um... |
10.4±0.5 |
| Diâmetro do revestimento |
Um... |
124.8±0.7 |
| Revestimento não circular |
% |
≤0.7 |
| Erro de concentricidade do revestimento do núcleo |
Um... |
≤0.5 |
| Diâmetro do revestimento |
Um... |
245±5 |
| Revestimento não circular |
% |
≤6.0 |
| Erro de concentricidade revestimento-revestimento |
Um... |
≤12 |
| Comprimento de onda de corte do cabo |
nm |
ac≤1260 |
| Atenuação (max.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Parâmetros técnicos
| Modelo de fibras |
G.652D |
| Desenho ((Membro de força + tubo e preenchimento) |
1 + 5 |
| Membro da Central de Força |
Materiais |
Fios de aço |
| Diâmetro ((+0,05) mm |
1.5 |
| LooseTube |
Materiais |
PBT |
| Diâmetro ((+0,06) mm |
2 |
| Espessura ((+0,03) mm |
0.32 |
| O Max.Core.NO./Tube |
12 |
| Corda de enchimento |
Materiais |
HDPE |
| Cores |
Branco |
| Diâmetro ((+0,06) mm |
2.1 |
| Membro de força do filamento |
Materiais |
Aço galvanizado |
| Tipo |
φ0,9x3 |
| Camada de blindagem |
Materiais |
Faixa de aço |
| Capa exterior1 |
Materiais |
MDPE |
| Espessura ((+0,03) mm |
1. |
| Capa exterior1 |
Materiais |
MDPE |
| Espessura ((40.03) mm |
1.8 |
| Diâmetro do cabo ((土0.2) mm |
9.5*17.8 (nominal) |
| Peso do cabo ((+10) kg/km |
160 (nominal) |
| Min. instalação/N |
1500 |
| Atenuação |
1310 nm |
0.35 dB/KM |
| 1550 nm |
0.21 dB/KM |
| Min. raio de inclinação |
Sem tensão |
10.0*Cableφ |
| Sob a máxima tensão |
20.0xCableφ |

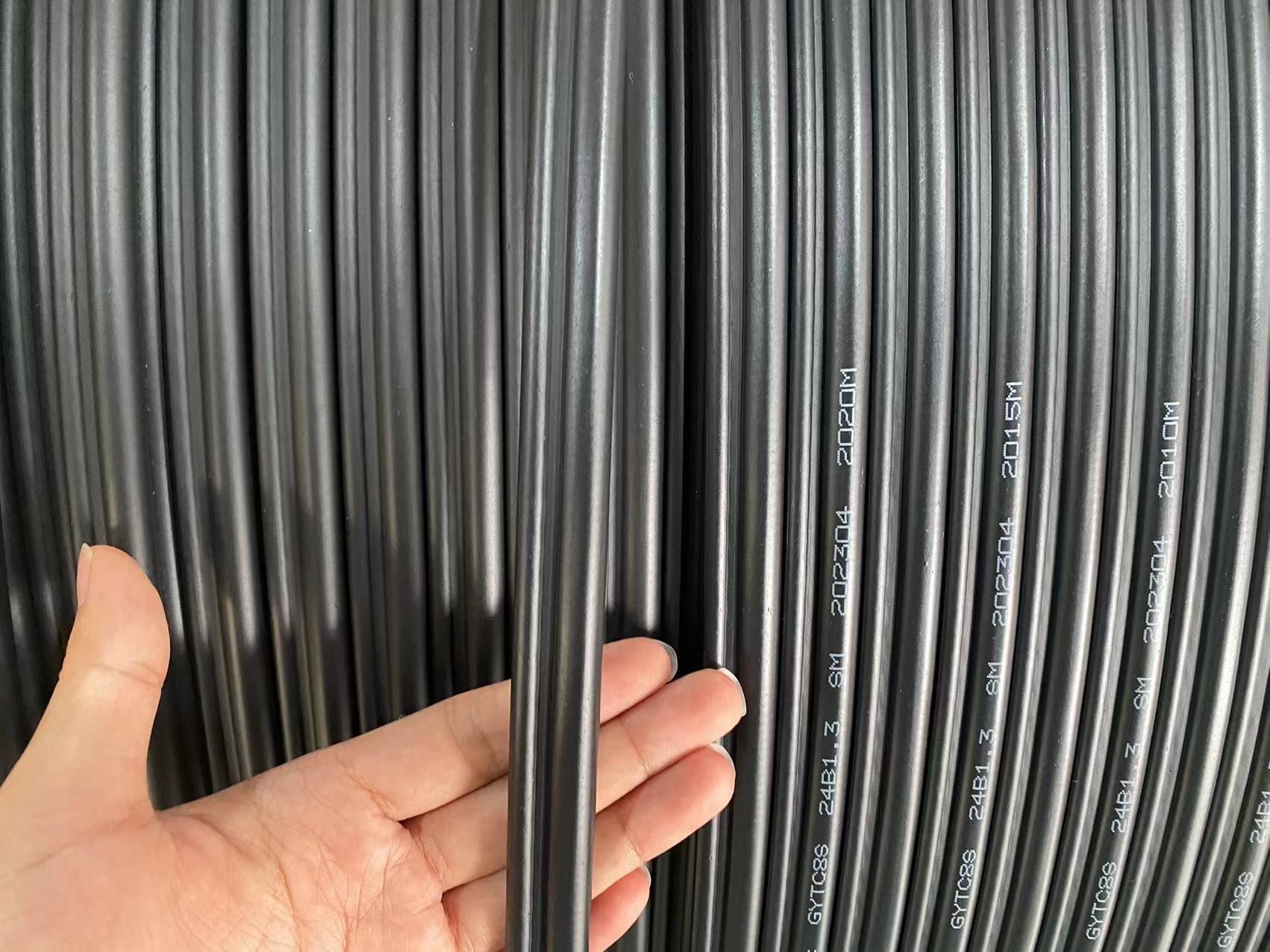

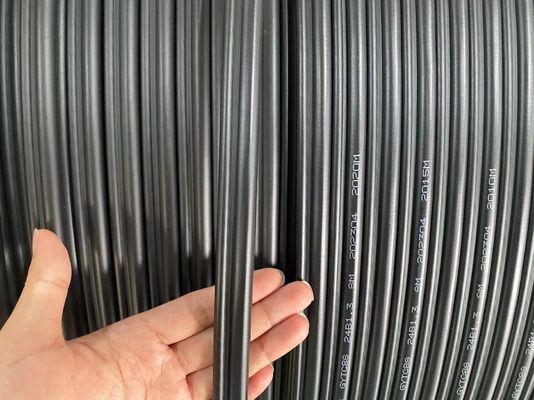

Mostra de imagens

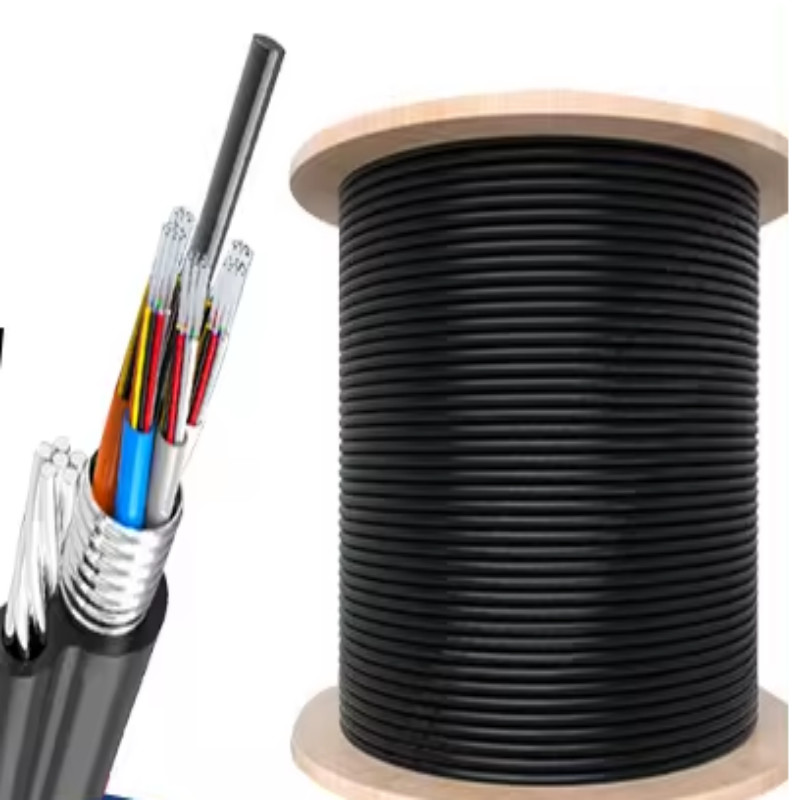

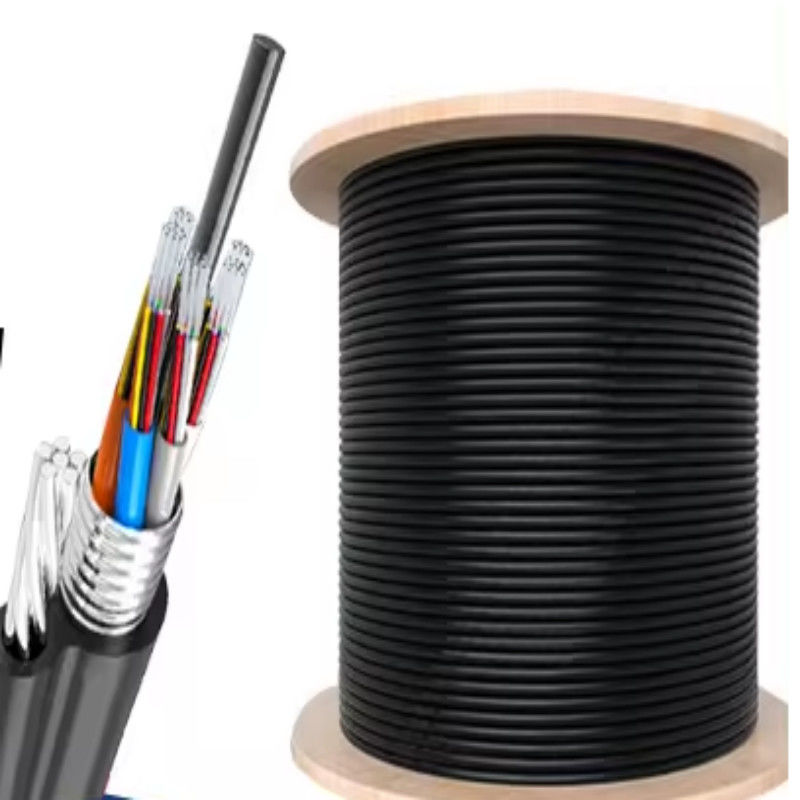

Embalagem
• Tambor de madeira de cabo padrão
• comprimento padrão do rolo: 2/3 km/rolo, outros comprimentos também estão disponíveis
Perguntas frequentes
1É o verdadeiro fabricante?
Sim, somos o verdadeiro fabricante com 10 anos de história.
2Pode aceitar pequenas encomendas?
Sim, a pequena ordem está disponível. Apoiamos o novo projeto de nossos clientes, pois sabemos que os negócios são sempre de pequena ordem.
3Qual é o seu período de garantia?
25 anos para cabos de fibra óptica
4Qual é o seu prazo de entrega?
Normalmente no prazo de 3 a 5 dias úteis
5- E a sua capacidade de produção anual?
Cabos de fibra óptica exterior/interior, a nossa produção anual é de 6,000, 000 KM;
Cabo FTTH/FTTX/FTTA, é 6,000, 000 KM por ano;
Cordão de remendo/Pigtails, são 12,400Mil peças por ano.
6Pode fornecer produtos personalizados e logotipo?
- Sim, fornecemos serviço OEM e ODM.
