Descrição de produto
Cabo de comunicação 24 núcleo AT/PE ADSS cabo de fibra óptica
Todo auto-suportando 24 núcleo ADSS cabo de fibra óptica com 100m Span
Descrição do produto
- Não.Construção de cabos ADSS:- Não.
-
- Não.Montagem do núcleo de fibras- Não.
- Fibras de 250 μm alojadas em tubos soltos de plástico de elevado módulo
- Tubos preenchidos com um composto de gel à prova d'água
-
- Não.Reforço central- Não.
- Núcleo de FRP (Fibra de Plástico Reforçado) como elemento de resistência não metálico
- Configuração de tubos enrolados que formam núcleos circulares compactos
-
- Não.Camadas protetoras- Não.
- Capa interna: revestimento de polietileno fino (PE)
- Camada de resistência: reforço de fios de aramida
- Envoltura exterior: PE ou material anti-percussão (AT)
Características
Características do cabo Descrição
Desempenho mecânico
Projeto resistente à esmagamento com estrutura flexível
Membro de resistência central único de FRP
Proteção à prova d'água
Segregação de duas camadas:
• 100% de enchimento do núcleo
• Composto de tubo solto hidrofóbico
Vantagens materiais
Tubos de alta resistência resistentes à hidrólise
Propriedades mecânicas estáveis a temperatura
Proteção por fibras
Compostos de enchimento especializados para blindagem de fibras ópticas
Aplicação
Adequado para o método de colocação aérea
Armazenamento / Temperatura de funcionamento: -40°C~+70°C
Características ópticas
| Posições |
Unidade |
Especificações |
| G652D |
| Diâmetro do campo de modo |
1310 nm |
Um... |
9.2±0.4 |
| 1550 nm |
Um... |
10.4±0.5 |
| Diâmetro do revestimento |
Um... |
124.8±0.7 |
| Revestimento não circular |
% |
≤0.7 |
| Erro de concentricidade do revestimento do núcleo |
Um... |
≤0.5 |
| Diâmetro do revestimento |
Um... |
245±5 |
| Revestimento não circular |
% |
≤6.0 |
| Erro de concentricidade revestimento-revestimento |
Um... |
≤12 |
| Comprimento de onda de corte do cabo |
nm |
ac≤1260 |
| Atenuação (max.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Dados técnicos
|
Duração: 100 m
|
inferior a 110kv
|
24 núcleos
|
|
estrutural
Parâmetro
|
Componentes de resistência central: FRP
|
Diâmetro: 1,5 mm
|
|
Tubo solto (cheio de geleia)
|
Diâmetro exterior:1.8mm
|
|
Envoltura interna PE
|
Espessura: 0,9 mm
|
|
Envoltura exterior PE
|
Espessura:1.8mm
|
|
Técnico
Parâmetro
|
Diâmetro externo do cabo
|
10.0 mm
|
|
Área da secção transversal do cabo
|
950,03 mm2
|
|
Modelo de fibra
|
G.652D
|
|
Peso do cabo
|
85 kg/km
|
|
Resistência à tração nominal (RTS)
|
10 kn
|
|
Tensão mínima permitida (MAT)
|
4kn
|
|
SED
|
3.2kn
|
|
Modulo de Young
|
7.8 kn/mm2
|
|
Coeficiente de expansão térmica
|
1.810-6/°C
|
|
Resistência ao cruzamento
|
A longo prazo: 100 n/100 mm
|
|
Curto prazo:2200 n/100 mm
|
|
Radius de inclinação permitido
|
A longo prazo (quando em circulação) 220 mm
|
|
A curto prazo (quando se põe) 360 mm
|
4-144 núcleo ADSS Fibra Óptica
|
Fibras
Contagem
|
Estrutura |
Fibras
por tubo
|
Tubos soltos
Diâmetro
(mm)
|
Diâmetro do MCS
/diâmetro da almofada ((mm)
|
Espessura nominal
de chapéu exterior ((mm)
|
Diâmetro do cabo
(mm)
|
Cabos
Peso
(kg/km)
|
| 4 |
1 + 6 |
4 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
81 |
| 6 |
1 + 6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
81 |
| 8 |
1 + 6 |
4 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
82 |
| 12 |
1 + 6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
82 |
| 24 |
1 + 6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
83 |
| 36 |
1 + 6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
84 |
| 48 |
1 + 6 |
12 |
2.2±0.1 |
2.6/2.6 |
1.7 |
11.1±0.5 |
93 |
| 72 |
1 + 6 |
12 |
2.2±0.1 |
2.6/2.6 |
1.7 |
11.1±0.5 |
95 |
| 96 |
1 + 8 |
12 |
2.2±0.1 |
3.0/3.9 |
1.7 |
12.5±0.5 |
122 |
| 144 |
1+12 |
12 |
2.2±0.1 |
3.5/6.4 |
1.7 |
15.5±0.5 |
185 |

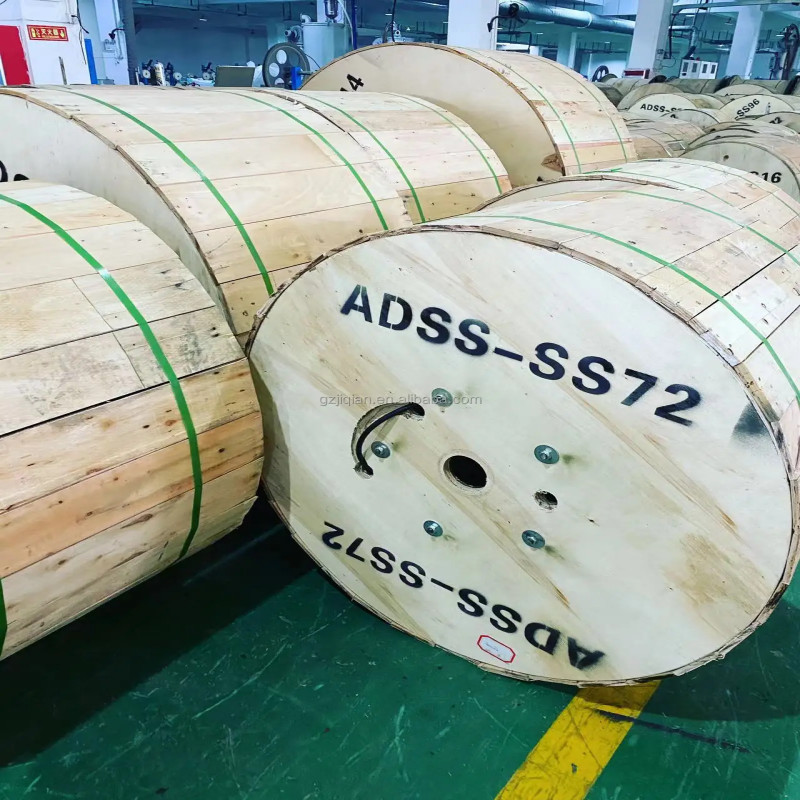

Detalhes do pacote
Exportar tambor de madeira, o comprimento normal de transporte do cabo será de 2 km ou 3 km.
Outro comprimento também está disponível, se exigido pelo comprador.
| Tipo de cabo |
Bateria |
| Altura (mm) |
Largura (mm) |
Diâmetro interno (mm) |
Duração
(km)
|
Tipo de tambor |
| ADSS-4 |
900 |
760 |
500 |
2 |
Bateria de madeira compensada |
| ADSS-6 |
900 |
760 |
500 |
2 |
Bateria de madeira compensada |
| ADSS-8 |
900 |
760 |
500 |
2 |
Bateria de madeira compensada |
| ADSS-12 |
900 |
760 |
500 |
2 |
Bateria de madeira compensada |
| ADSS-24 |
900 |
760 |
500 |
2 |
Bateria de madeira compensada |
| ADSS-36 |
900 |
760 |
500 |
2 |
Bateria de madeira compensada |
| ADSS-48 |
950 |
760 |
500 |
2 |
Bateria de madeira compensada |
| ADSS-72 |
950 |
760 |
500 |
2 |
Bateria de madeira compensada |
| ADSS-96 |
1000 |
760 |
500 |
2 |
Bateria de madeira compensada |
| ADSS-144 |
1200 |
760 |
500 |
2 |
Bateria de madeira compensada |
Observação: Normalmente, só anexamos o relatório de ensaio à embalagem, mas o seu pedido também está disponível.
Por exemplo:
A.Nome da empresa
B.Peso bruto/peso líquido
C. Tipo de fibra
D.Duração do cabo
Perguntas frequentes
1- É uma empresa comercial ou fabricante?
Somos o fabricante com 10 anos de experiência, somos especializados em pesquisa, desenvolvimento e produção
A nossa fábrica está na cidade de Guangzhou, bem-vindo a visitar-nos!
2- Sobre a qualidade?
Vamos entregar antes de testar todas as fibras quando terminar a produção.
Após a confirmação do preço, você pode exigir amostras gratuitas para verificar nossa qualidade.
3Pode aceitar pequenas encomendas?
Nós apoiamos novos projetos de nossos clientes, como sabemos que os negócios são sempre de pequenas encomendas.
4Qual é o seu prazo de entrega?
Normalmente cerca de 3-7 dias úteis, depende principalmente da quantidade de encomenda.
Mas, por favor, tenha a certeza de que vamos organizar a sua mercadoria assim que o pagarmos.
5Pode aceitar o serviço OEM?
Sim, damos as boas vindas ao serviço OEM. Podemos imprimir o seu logotipo no produto. Qualquer ideia sua está disponível.
