Cabo de fibra óptica ADSS SM G652D 72 núcleos 100 vão Aéreo Autossustentado para Exterior

1 km
MOQ
Cabo de fibra óptica ADSS SM G652D 72 núcleos 100 vão Aéreo Autossustentado para Exterior
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Tipo de fibra: Modo único ou modo multi
Contagem de fibras: 72 núcleo
Cor: Preto
Comprimento: 2 km ou comprimento personalizado
Material da jaqueta: PE/HDPE/MDPE/AT
Nome: Cabo de fibra óptica ADSS de 72 núcleos
Membro da força: FRP ((com PE, se necessário) Fios de vidro
Aplicação: Enterro aéreo, sobrecarga/ direto
Destacar:

SM G652D ADSS Cabos de fibra óptica

,

Cabo autossustentado aéreo de 72 núcleos

,

Cabo de fibra para exterior com revestimento único
Informação básica
Lugar de origem: Cantão
Marca: JQ/OEM/Customize
Certificação: ISO9001 ROHS CE-EMC FCC SDOC
Número do modelo: ADSS-72B1
Condições de Pagamento e Envio
Detalhes da embalagem: Tambor de madeira
Tempo de entrega: 5-8 dias úteis
Termos de pagamento: L/C, T/T, Western Union
Descrição de produto

Cableira de fibra óptica de 72 núcleos SM G652D ADSS para exterior



Descrição:

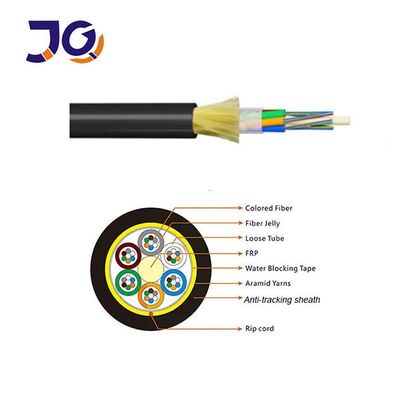

Cabos ADSS de tubo solto com fibras de 250 μm em tubos de plástico de alto módulo, preenchidos com compostos resistentes à água.revestido com revestimento interno de PE, fios de aramida para reforço, e acabados com revestimento exterior PE ou AT.



Características:

  • Excelente desempenho mecânico e de temperatura

  • Tubos soltos de alta resistência resistentes à hidrólise

  • Composto de enchimento resistente à água protege as fibras

  • Projeto flexível e resistente à esmagamento

  • Membro central de resistência de FRP

  • Núcleo de cabo totalmente preenchido para integridade hermética



Características ópticas

Posições Unidade Especificações
G652D
Diâmetro do campo de modo 1310 nm Um... 9.2±0.4
1550 nm Um... 10.4±0.5
Diâmetro do revestimento Um... 124.8±0.7
Revestimento não circular % ≤0.7
Erro de concentricidade do revestimento do núcleo Um... ≤0.5
Diâmetro do revestimento Um... 245±5
Revestimento não circular % ≤6.0
Erro de concentricidade revestimento-revestimento Um... ≤12
Comprimento de onda de corte do cabo nm ac≤1260
Atenuação (max.) 1310 nm dB/km ≤0.36
1550 nm dBkm ≤0.22

Cabo de fibra óptica ADSS SM G652D 72 núcleos 100 vão Aéreo Autossustentado para Exterior 0

Cabo de fibra óptica ADSS SM G652D 72 núcleos 100 vão Aéreo Autossustentado para Exterior 1

Cabo de fibra óptica ADSS SM G652D 72 núcleos 100 vão Aéreo Autossustentado para Exterior 2



Dados técnicos



Duração: 100 m



Tipo de cabo



ADSS de jaqueta única de 72 núcleos



estrutural

Parâmetro



Componentes de resistência central: FRP



Diâmetro: 2,1 mm



Tubo solto (cheio de geleia)



Diâmetro exterior:1.8mm



Envoltura interna PE



Espessura: 0,9 mm



Envoltura exterior PE



Espessura:1.8mm



Técnico

Parâmetro



Diâmetro externo do cabo



12.3 mm



Área da secção transversal do cabo



950,03 mm2



Modelo de fibra



G.652D



Peso do cabo



145 kg/km



Resistência à tração nominal (RTS)



10 kn



Tensão mínima permitida (MAT)



4kn



SED



3.2kn



E-módulo



12.1 kn/mm2



Coeficiente de expansão térmica



1.9 10-6/°C



Resistência ao cruzamento



A longo prazo: 100 n/100 mm



Curto prazo:2200 n/100 mm



Radius de inclinação permitido



A longo prazo (quando em circulação) 220 mm



A curto prazo (quando se põe) 360 mm





Estrutura e especificações técnicas ADSS-SJ ((50-500m Span)



Ref.Externo

Diâmetro

(mm)



Ref.Peso

(kg/km)



Rec.DailyMax.

Trabalho

Tensão ((kN)



Max.

Permissível

Trabalho

Tensão

[kN]



Paragem.

STringth

(kN)



Força

Membro

CSA.

(kN/mm2)



Modulo de

Elasticidade

CSA

kNmm2) [



Calor

Expansão

Coeficiente

(X10-6/K)



SuitableSpan

Métro

PICAB



PE



AT







12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13.0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10.35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



60 anos.



32.2



19.1



0.1



750



530



750



510



Aplicação:

  • Apto para instalação aérea

  • Temperatura de funcionamento: -40°C a +70°C

Embalagem:

  • Exportação de tambor de madeira, comprimento padrão 1 ̊4 km (disponíveis comprimentos personalizados)

  • Marcações opcionais: nome da empresa, peso, tipo de fibra, comprimento do cabo

  • Relatório de ensaio incluído

Perguntas frequentes:

  1. Fabricante ou comerciante?Somos um fabricante com 10 anos de experiência em cabos de fibra óptica, cabos de queda e cabos de remendo.

  2. Qualidade?Todas as fibras são testadas antes da entrega.

  3. Pequenas encomendas?¢ Aceito; apoiamos novos projectos.

  4. Tempo de entrega?Normalmente 3 a 7 dias úteis, dependendo da quantidade.

  5. Serviço OEM?Disponível; impressão de logotipos e ideias personalizadas suportadas.
