Modo Único G652D Cable de Fibra Óptica ADSS Dupla Jaqueta Área Externa de Alta Força Resistente à Água

1 km
MOQ
Modo Único G652D Cable de Fibra Óptica ADSS Dupla Jaqueta Área Externa de Alta Força Resistente à Água
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Tipo de fibra: Modo único ou modo multi
Contagem de fibras: 60 48 96 Núcleo
Cor: Preto, personalizado
Comprimento: 2 km ou comprimento personalizado
Material da jaqueta: PE, MDPE, LSZH, HDPE
Nome: Cabo de Fibra Óptica ADSS
Membro da força: Frp
Aplicação: Aéreo
Destacar:

Cabos de fibra óptica ADSS de modo único

,

G652D cabo ADSS de jaqueta dupla

,

Cabos de fibra de vidro à prova d'água para uso exterior
Informação básica
Lugar de origem: Guangzhou, China
Marca: JQ/OEM/Customize
Certificação: ISO9001 ROHS CE FCC SDOC
Número do modelo: ADSS-60B1
Condições de Pagamento e Envio
Detalhes da embalagem: Tambor de madeira
Tempo de entrega: 5-8 dias úteis
Termos de pagamento: L/C, T/T, Western Union
Descrição de produto

60 Núcleo de modo único G652D Cabos de fibra óptica ADSS para exterior



Descrição:
Cabos ADSS de tubo solto com fibras de 250 μm em tubos de plástico de alto módulo, preenchidos com compostos resistentes à água.de algodão ou de algodão, revestido com revestimento exterior PE ou AT.



Características:

  • Membro de resistência central de FRP com enchimento à prova d'água

  • Pode ser instalado sem desligamento de energia

  • Leve, pequeno diâmetro, reduz a carga de gelo/vento nas torres

  • Largos comprimentos de envergadura: 100m/200m/300m/400m

  • Alta resistência à tração e resistência à temperatura

  • Duração de vida: 30 anos

  • Pacote: 2 ¢4 km de exportação de tambor de madeira





Características ópticas

Posições Unidade Especificações
G652D
Diâmetro do campo de modo 1310 nm Um... 9.2±0.4
1550 nm Um... 10.4±0.5
Diâmetro do revestimento Um... 124.8±0.7
Revestimento não circular %  ≤0.7
Erro de concentricidade do revestimento do núcleo Um...  ≤0.5
Diâmetro do revestimento Um... 245±5
Revestimento não circular %  ≤6.0
Erro de concentricidade revestimento-revestimento Um...  ≤12
Comprimento de onda de corte do cabo nm ac≤1260
Atenuação (max.) 1310 nm dB/km ≤0.36
1550 nm dBkm ≤0.22

Modo Único G652D Cable de Fibra Óptica ADSS Dupla Jaqueta Área Externa de Alta Força Resistente à Água 0

Modo Único G652D Cable de Fibra Óptica ADSS Dupla Jaqueta Área Externa de Alta Força Resistente à Água 1





Dados técnicos



Duração: 100 m

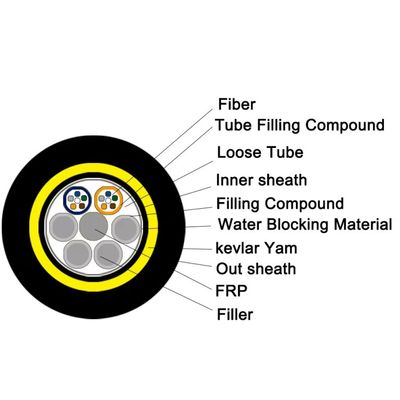

Tipo de cabo



60 núcleos de ADSS de chapéu duplo



estrutural

Parâmetro



Componentes de resistência central: FRP



Diâmetro: 2,1 mm



Tubo solto (cheio de geleia)



Diâmetro exterior:1.8mm



Envoltura interna PE



Espessura: 0,9 mm



Envoltura exterior PE



Espessura:1.8mm



Técnico

Parâmetro



Diâmetro externo do cabo



12.3 mm



Área da secção transversal do cabo



950,03 mm2



Modelo de fibra



G.652D



Peso do cabo



150 kg/km



Resistência à tração nominal (RTS)



10 kn



Tensão mínima permitida (MAT)



4kn



SED



3.2kn



E-módulo



12.1 kn/mm2



Coeficiente de expansão térmica



1.9 10-6/°C



Resistência ao cruzamento



A longo prazo: 100 n/100 mm



Curto prazo:2200 n/100 mm



Radius de inclinação permitido



A longo prazo (quando em circulação) 220 mm



A curto prazo (quando se põe) 360 mm





Estrutura e especificações técnicas ADSS-DJ ((50-500m Span)



Ref.Externo

Diâmetro

(mm)



Ref.Peso

(kg/km)



Rec.DailyMax.

Trabalho

Tensão ((kN)



Max.

Permissível

Trabalho

Tensão

[kN]



Paragem.

STringth

(kN)



Força

Membro

CSA.

(kN/mm2)



Modulo de

Elasticidade

CSA

kNmm2) [



Calor

Expansão

Coeficiente

(X10-6/K)



SuitableSpan

Métro

PICAB



PE



AT







12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13.0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10.35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



60 anos.



32.2



19.1



0.1



750



530



750



510



Exposição de produtos

Modo Único G652D Cable de Fibra Óptica ADSS Dupla Jaqueta Área Externa de Alta Força Resistente à Água 2

Aplicação

Adequado para o método de colocação aérea

Armazenamento / Temperatura de funcionamento: -40°C~+70°C



Detalhes do pacote



Exportar tambor de madeira, o comprimento normal de transporte do cabo será de 1 ~ 4 km.
Outro comprimento também está disponível, se exigido pelo comprador.
Observação: Normalmente, só anexamos o relatório de ensaio à embalagem, mas o seu pedido também está disponível.
Por exemplo:

A.Nome da empresa
B.Peso bruto/peso líquido
C. Tipo de fibra
D.Duração do cabo

Modo Único G652D Cable de Fibra Óptica ADSS Dupla Jaqueta Área Externa de Alta Força Resistente à Água 3



Perguntas frequentes

  1. Fabricante ou comerciante?Somos um fabricante com 10 anos de experiência em pesquisa, desenvolvimento e produção de cabos de fibra óptica, cabos de queda e cabos de remendo.

  2. Qualidade?Todas as fibras são testadas antes da entrega.

  3. Pequenas encomendas?¢ Aceito; apoiamos novos projectos.

  4. Tempo de entrega?Normalmente 3~7 dias úteis dependendo da quantidade.

  5. Serviço OEM?Disponível; podemos imprimir o seu logotipo ou personalizá-lo de acordo com as suas ideias.
