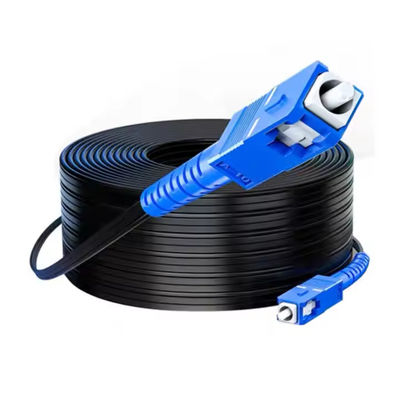

Conector de fibra óptica simples/duplex SC/APC SC/UPC
O cabo de remendo de fibra óptica de modo único é terminado com conectores SC APC ou SC UPC e está disponível em configuração simples ou duplex.É usado para conectar sistemas CATV, switches ópticos, transmissores, receptores e caixas terminais.
O cordão de patch possui baixa perda de inserção, baixa perda de retorno e alta confiabilidade.
Suporta várias opções de conectores, incluindo SC LC ST e MTRJ com PC UPC ou APC polonês para atender aos requisitos padrão e personalizados.
✅ Características
• Baixa perda de inserção e alta perda de retorno.
• Excelente repetibilidade e intercambiabilidade.
• Desempenho estável com forte adaptabilidade ao ambiente.
✅ Aplicações
• Salas de comunicação e equipamento de telecomunicações.
• Fibra FTTH para as redes domésticas.
• Sistemas de rede local LAN.
• Sensores de fibra óptica e sistemas de monitorização.
• Equipamento de comunicação e transmissão por fibra óptica.
Características ópticas
|
Parâmetro
|
PC
|
UPC
|
APC
|
Multimodo
|
|
Perda de inserção
|
≤ 0,3 dB
|
≤0.3 dB
|
≤0.3 dB
|
≤0.3 dB
|
|
Perda de retorno
|
≥40 dB
|
≥50 dB
|
≥60 dB
|
≥ 35 dB
|
|
Intercâmbio
|
≤0.2 dB
|
|
Repetitividade
|
≤0.2 dB
|
|
Vida útil
|
>Mil vezes.
|
|
Resistência à tração
|
> 10 kg
|
|
Intervalo de temperatura
|
- 40°C a + 85°C
|
Dados técnicos
|
Tipo
|
Padrão, Mestre.
|
|
Estilo
|
LC,SC,ST,FC.MUDIN,MPO,SC/APC,
FC/APC,LC/APC.MU/APC
|
|
Fibras
|
Modo único/múltimodo
50/125,62.5/125 ((Multi modo) OM2&OM1
50/125,10G ((Multi) modo) OM3
|
|
Cabos
|
Simplex, Duplex.
Diâmetro exterior:3.0 mm, 20 mm,0.9mm
PVC ou LSZH
|
|
Poluição Manieras
|
UPC,SPC,APC ((8°&6°)
|
|
Inserção Perda
|
≤ 0,1 dB (Para Solteiro Modo Mestre)
≤ 0,25 dB (Para Solteiro Modo Padrão)
≤ 0,25 dB (para multimodo)
Testado por JDSRM3750
|
|
Retorno Perda
(Single) modo)
|
UPC ≥ 50 dB
SPC ≥ 55 dB
APC≥60dB (normalmente 65dB)
Testado pelo JDSRM3750
|
|
Repito. capacidade
|
≤0.1 dB
|
|
Funcionamento temperatura
|
- 400 C° para 850 C°
|
|
Geometria Requisito
(Single) modo)
|
Ferrule Figura final Radius
7mm≤R≤12mm (Para APC)
10 mm≤R≤25 mm (Para Padrão)
Apex Deslocamento ≤ 30 μm (Para Mestre)
Apex Deslocamento ≤ 50 μm (Para Padrão)
Sob corte de 50 nm SU≤50nm
Testado por DORCZX-1
|
Produtos recomendados
Embalagem e entrega
Embalagem: 100/pcs em uma caixa de cartão ou OEM.
Envio:por via marítima,por via aérea,por via expressa:DHL/UPS/Fedex/EMS/TNT etc.
Entrega: 3-5 dias após o pagamento, de acordo com a quantidade da encomenda.
Imagens da fábrica
✅ FAQ
1É uma empresa comercial ou uma fabricante?
Somos um fabricante profissional com mais de 10 anos de experiência, especializado na pesquisa, desenvolvimento e produção de cabos de fibra óptica, cabos de queda e cabos de patch de fibra óptica.A nossa fábrica está localizada em Guangzhou., China, e visitas de fábrica são calorosamente bem-vindas.
2- Como assegura a qualidade dos produtos?
Todos os cabos de fibra óptica são totalmente testados antes da entrega após a conclusão da produção.
3Aceita pequenas encomendas?
Sim, aceitamos pequenas encomendas e apoiamos novos projetos e clientes, pois acreditamos que a cooperação a longo prazo começa com pequenas encomendas.
4Qual é o seu prazo de entrega?
O tempo de entrega padrão é de cerca de 3 a 7 dias úteis, dependendo da quantidade da encomenda. Nós sempre organizamos a produção e o envio o mais rápido possível após o pagamento.
