Figura 8 Cabo de fibra óptica de modo único G652d blindado GYTC8S GYTC8A

Descrição de produto

Figura 8 Cabos de fibra óptica Gytc8a Gytc8s

Especificação do cabo
Nome do artigo:Cable GYTC8S
Modo óptico:Modo único/Multi-modo
Diâmetros da fibra:G652, G655, 50/125μm, 62,5/125μm
Contagem total de fibras:2-144
Radius de curvatura (estático/dinâmico): 10D/20D
Vida activa: Mais de 25 anos

Aplicação

Autossustentável aéreo,Rede local,Rede local,Rede de comunicação de longa distância

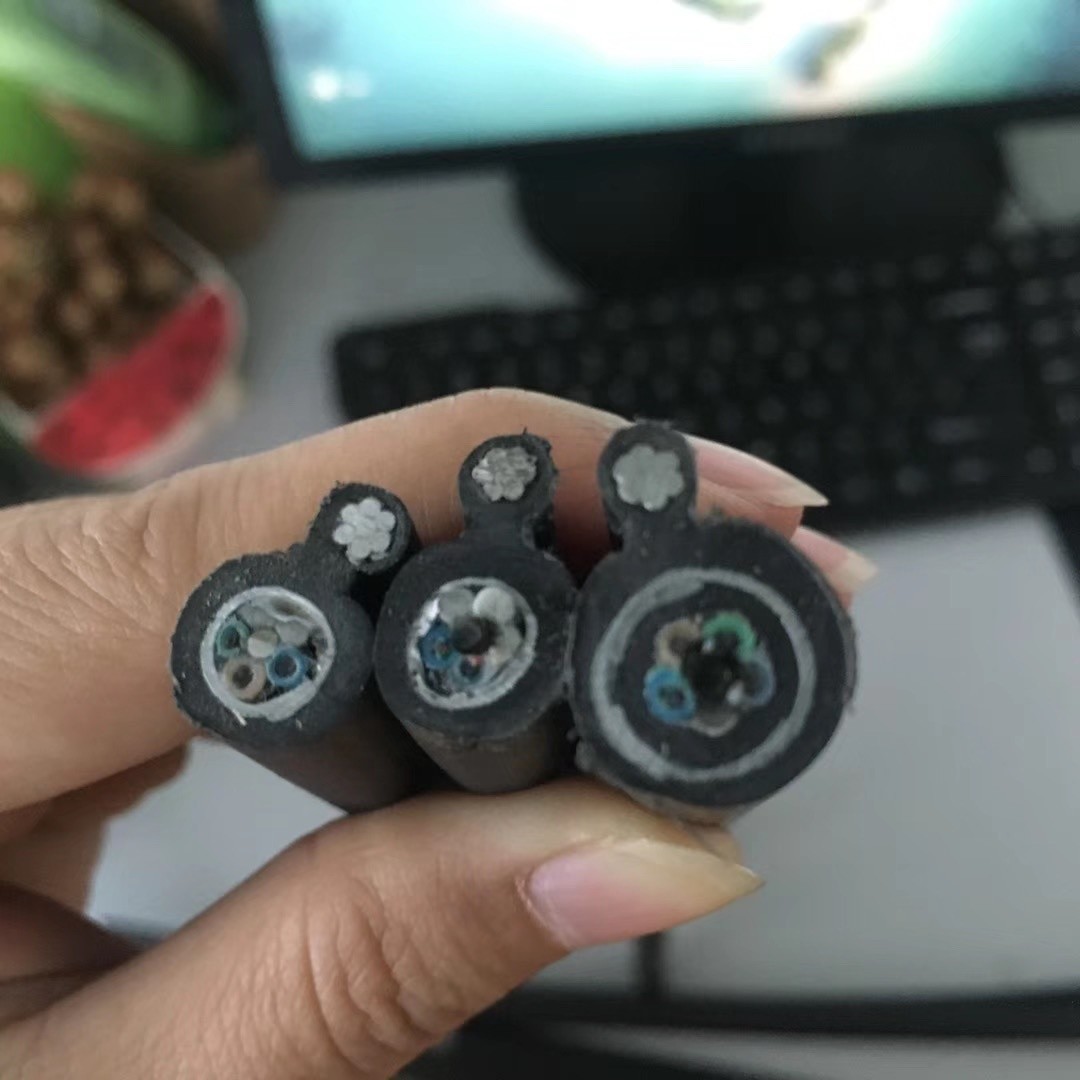

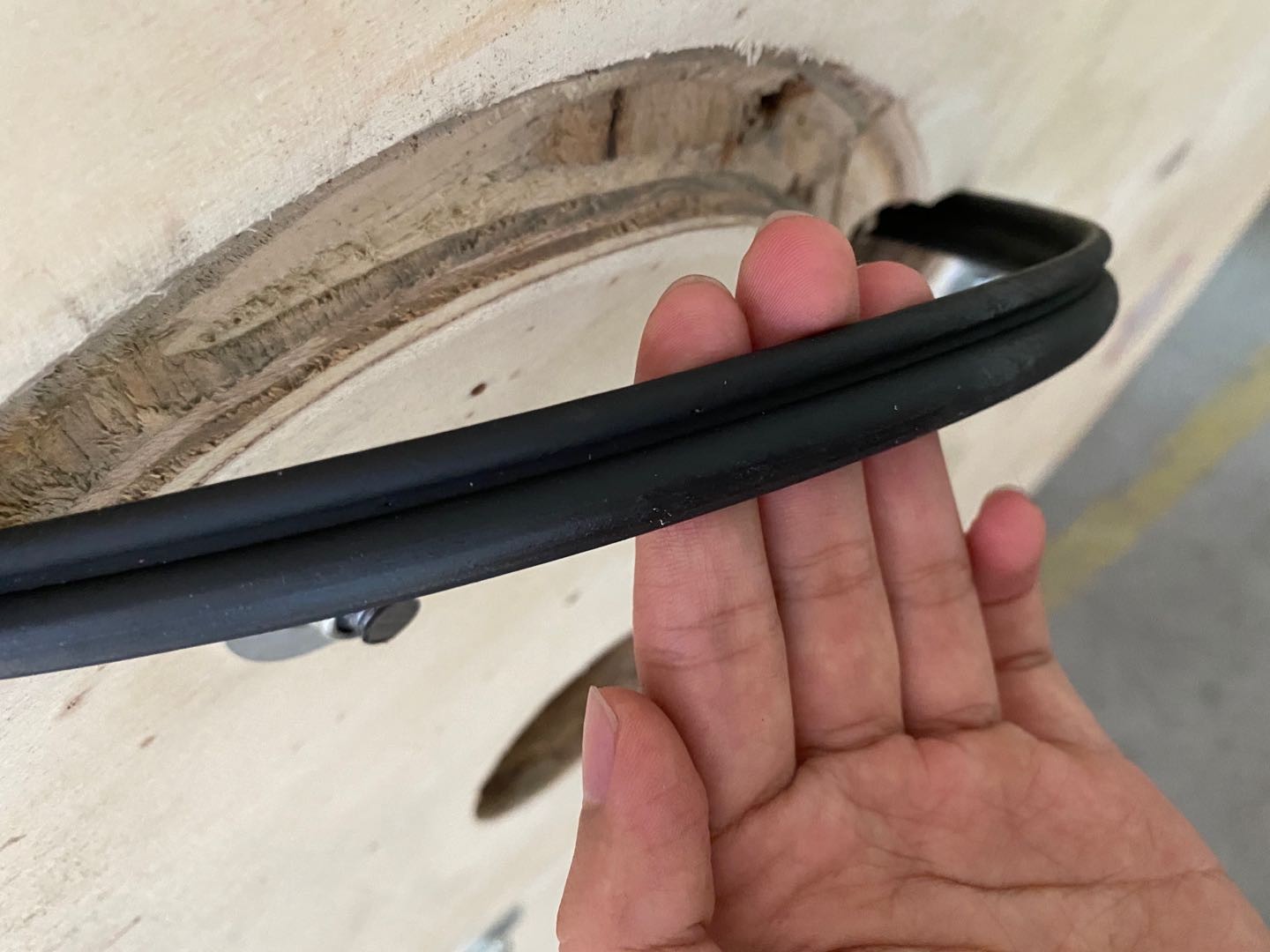

Imagem do produto



Características ópticas

		G.652D	50/125 μm	62.5/125 μm
Atenuação (+20°C)	@850nm		≤ 3,0 dB/km	≤ 3,0 dB/km
	@1300nm		≤ 1,0 dB/km	≤ 1,0 dB/km
	@1310nm	≤ 0,36 dB/km
	@1550nm	≤ 0,22 dB/km
Largura de banda (Classe A)	@850nm		≥ 500 MHz·km	≥ 200 MHz·km
	@1300nm		≥ 1000 MHz·km	≥ 600 MHz·km
Abertura numérica			0.200±0.015NA	0.275±0.015NA
Comprimento de onda λcc do corte do cabo		≤ 1260 nm



Parâmetros técnicos

Desempenho	A longo prazo	A curto prazo
Max.Tensão ((N)	3500	7000
Max. Esmagamento.	300	1000
Resistência ((N/100 mm2)	30D ((dinâmico)	15D ((estático)
Temperatura de armazenamento e de funcionamento	-40°C a +70°C

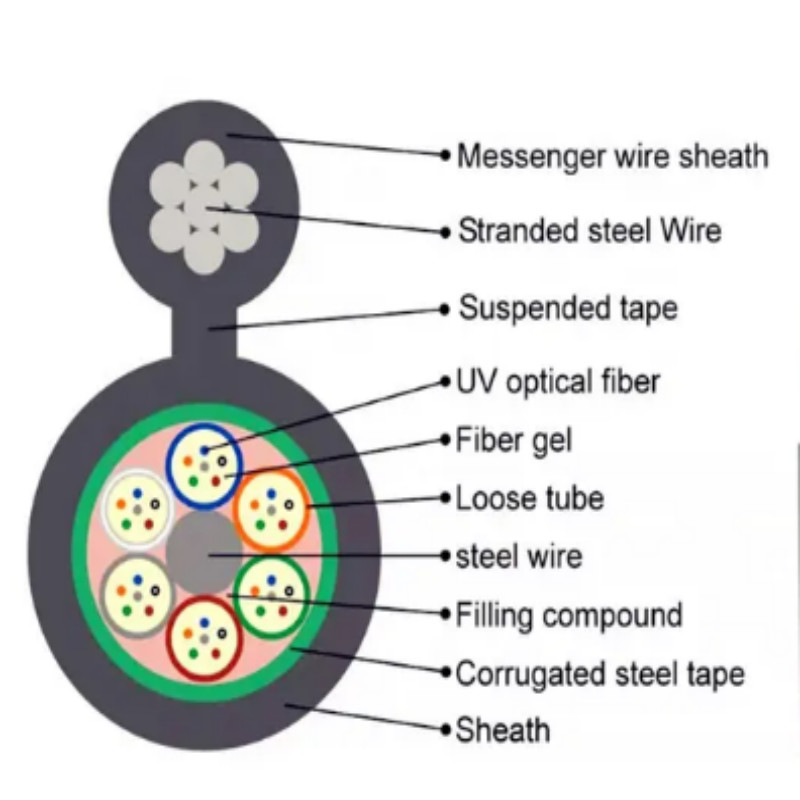

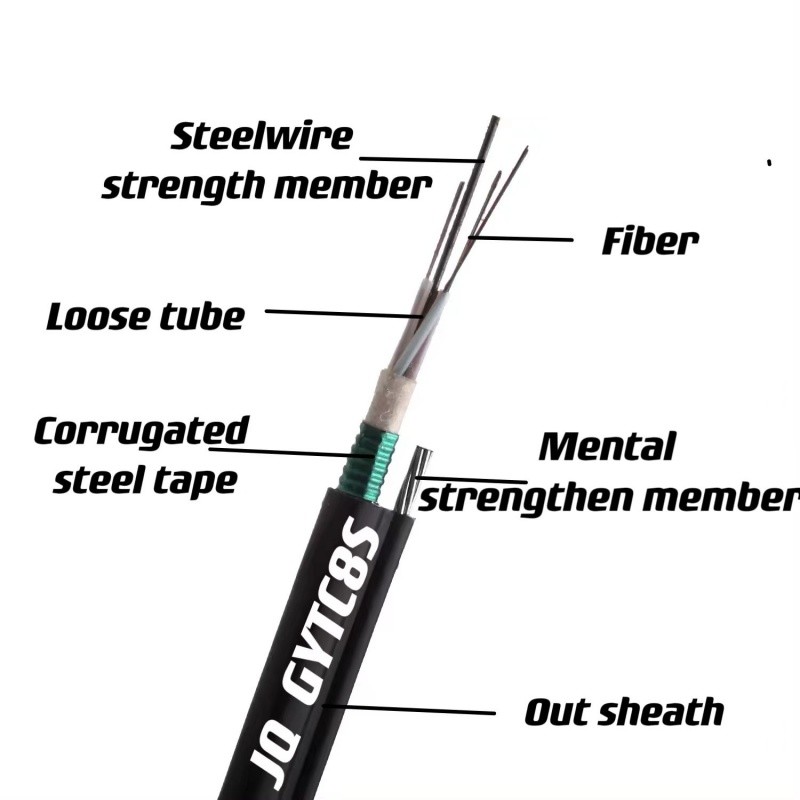

Estrutura
Figura 8 Cabos de fibra não blindados:
1- Tubos soltos encalhados.
2.Ferro de aço membro de resistência
3.Composto de enchimento de núcleo
4. Enchentes
5- Fios de aço fosfatados ou galvanizados
6.Bota de poliéster

Normas e Certificado
O cabo de fibra óptica cumpre a norma YD/T 769-2003, IEC60794-1
Certificado:CE ROHS ISO9001

Detalhes de embalagem

1 km/2 km/3 km/4 km/5 km por tambor de madeira

Transportes marítimos

Por via marítima, aérea ou expressa,depende da quantidade da encomenda

Tempo de execução:
