Descrição de produto

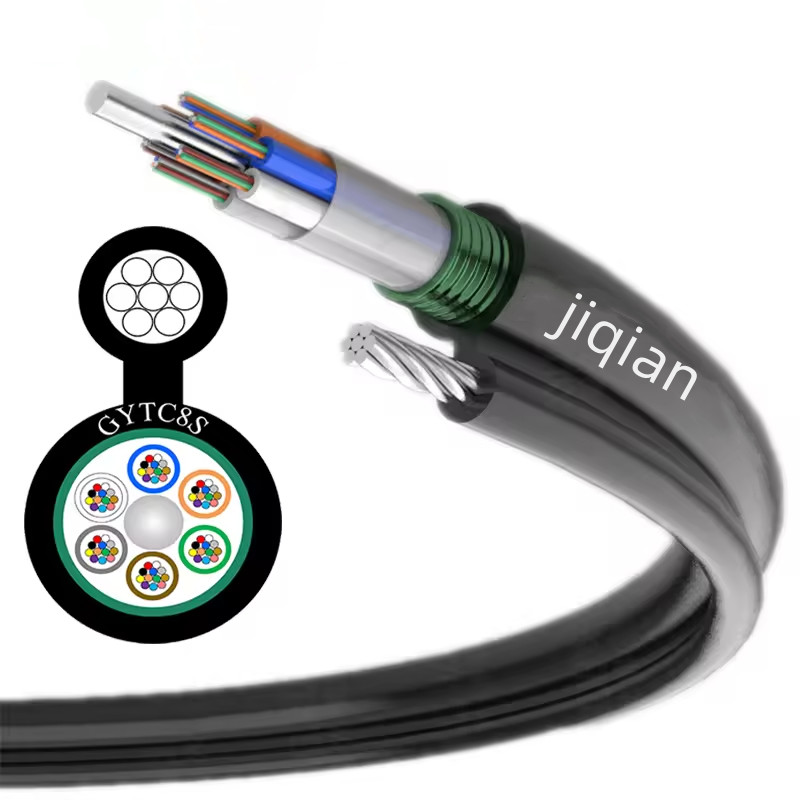

Figura 8 Cabo de fibra óptica autoportante GYTC8S
Descrição do produto:

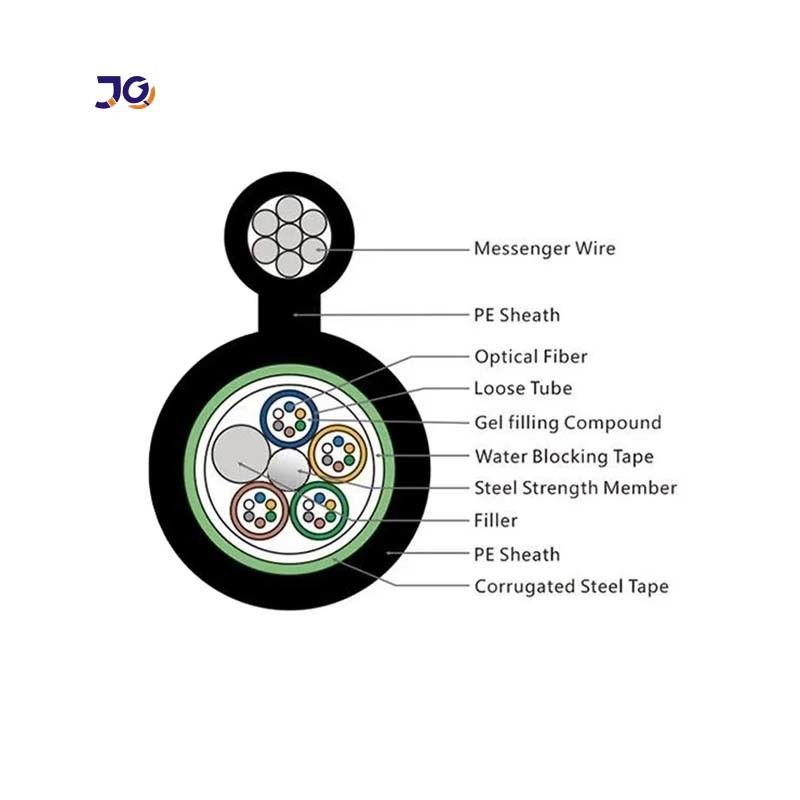

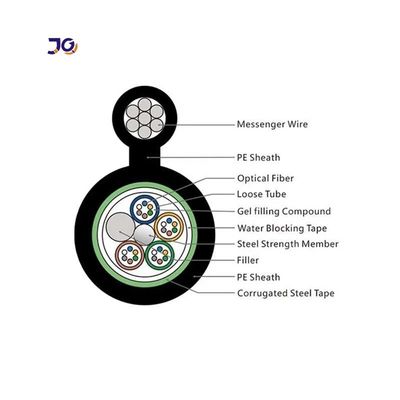

A estrutura do cabo óptico GYTC8S consiste em inserir uma correia de fibras ópticas de modo único ou multi-modo numa manga solta de poliéster de elevado módulo,E a manga está cheia de compostos impermeáveis.O centro do núcleo do cabo é um núcleo de reforço metálico. A manga solta (e a corda de enchimento) é torcida ao redor do núcleo de reforço central para formar um núcleo de cabo redondo compacto.A lacuna no núcleo do cabo é preenchida com um preenchimento de bloqueio de águaApós o cinto de aço revestido de plástico (PSP) ser enrolado verticalmente, é integrado com o fio de aço enrolado numa bainha de polietileno de 8 formas num cabo.Este produto é utilizado para a instalação aérea de rolamento automático.
Características
1- estrutura de cabos de suspensão de aço inoxidável ou cobre galvanizado, autossustentável, de cabeça única ou de sete cabos.
2Enchimento de óleo, estrutura de mangas soltas de tubos de múltiplos feixes, reforço central de reforço do núcleo, blindagem de cinto de aço.
3.Pode ter boas propriedades ambientais e mecânicas.
--- Arame de aço utilizado como elemento central de resistência
--- Compostos de enchimento de tubos soltos
-- 100% de enchimento do núcleo do cabo
--- PSP reforçando a resistência à humidade
Características ópticas
| Posições |
Unidade |
Especificações |
| G652D |
| Diâmetro do campo de modo |
1310 nm |
Um... |
9.2±0.4 |
| 1550 nm |
Um... |
10.4±0.5 |
| Diâmetro do revestimento |
Um... |
124.8±0.7 |
| Revestimento não circular |
% |
≤0.7 |
| Erro de concentricidade do revestimento do núcleo |
Um... |
≤0.5 |
| Diâmetro do revestimento |
Um... |
245±5 |
| Revestimento não circular |
% |
≤6.0 |
| Erro de concentricidade revestimento-revestimento |
Um... |
≤12 |
| Comprimento de onda de corte do cabo |
nm |
ac≤1260 |
| Atenuação (max.) |
1310 nm |
dB/km |
≤0.36 |
| 1550 nm |
dBkm |
≤0.22 |
Parâmetros técnicos
| Modelo de fibras |
G.652D |
| Desenho ((Membro de força + tubo e preenchimento) |
1 + 5 |
| Membro da Central de Força |
Materiais |
Fios de aço |
| Diâmetro ((+0,05) mm |
1.5 |
| LooseTube |
Materiais |
PBT |
| Diâmetro ((+0,06) mm |
2 |
| Espessura ((+0,03) mm |
0.32 |
| O Max.Core.NO./Tube |
12 |
| Corda de enchimento |
Materiais |
HDPE |
| Cores |
Branco |
| Diâmetro ((+0,06) mm |
2.1 |
| Membro de força do filamento |
Materiais |
Aço galvanizado |
| Tipo |
φ0,9x3 |
| Camada de blindagem |
Materiais |
Faixa de aço |
| Capa exterior1 |
Materiais |
MDPE |
| Espessura ((+0,03) mm |
1. |
| Capa exterior1 |
Materiais |
MDPE |
| Espessura ((40.03) mm |
1.8 |
| Diâmetro do cabo ((土0.2) mm |
9.5*17.8 (nominal) |
| Peso do cabo ((+10) kg/km |
160 (nominal) |
| Min. instalação/N |
1500 |
| Atenuação |
1310 nm |
0.35 dB/KM |
| 1550 nm |
0.21 dB/KM |
| Min. raio de inclinação |
Sem tensão |
10.0*Cableφ |
| Sob a máxima tensão |
20.0xCableφ |

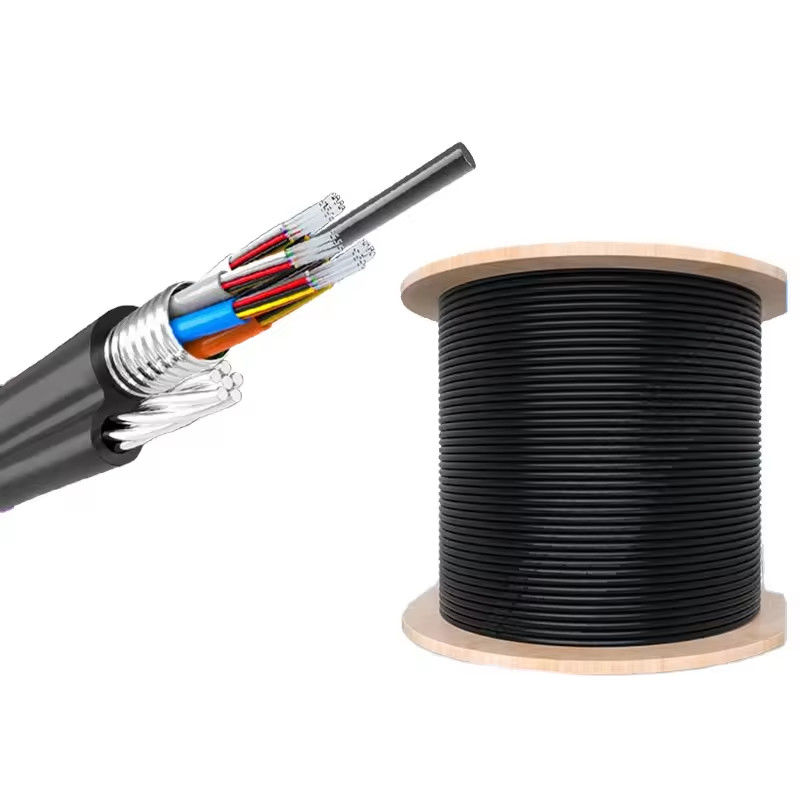

Mostra de imagens
Embalagem
• Tambor de madeira de cabo padrão
• comprimento padrão do rolo: 2/3 km/rolo, outros comprimentos também estão disponíveis
Perguntas frequentes
1É o verdadeiro fabricante?
Sim, somos o verdadeiro fabricante com 15 anos de história.
2Pode aceitar pequenas encomendas?
Sim, a pequena ordem está disponível. Apoiamos o novo projeto de nossos clientes, pois sabemos que os negócios são sempre de pequena ordem.
3Qual é o seu período de garantia?
25 anos para cabos de fibra óptica
4Qual é o seu prazo de entrega?
Normalmente no prazo de 3 a 5 dias úteis
6Pode fornecer produtos personalizados e logotipo?
- Sim, fornecemos serviço OEM e ODM.
