Casa ProdutosFigura 8 cabo de fibra óticaFigura 8 Cabo de fibra óptica com fita de alumínio / fita de aço Design blindado e auto-sustentável para condições climáticas adversas
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figura 8 Cabo de fibra óptica com fita de alumínio / fita de aço Design blindado e auto-sustentável para condições climáticas adversas Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
contacto

Figura 8 Cabo de fibra óptica com fita de alumínio / fita de aço Design blindado e auto-sustentável para condições climáticas adversas

Quantidade de ordem mínima : 1 km
Lugar de origem: Guangzhou, China Marca: JQ
Certificação: ISO9001 Número do modelo: GYTC8Y/GYTC8A

Informação detalhada
Diâmetro da fibra: 9/125μm Radius de dobra: 20D
Capa: PE UV Diâmetro do Revestimento: 125.0±0.1
Sistema de bloqueio de água: Composto de enchimento Utilização de cabos: Exterior
Diâmetro externo: 7.0mm-9.0mm Auto-suficiência: Arame de aço/arame de aço
Membro da força: Fios de aramida
Destacar:

9.0mm Figura 8 Cabo de fibra óptica

,

Cabos de fibra óptica autossustentáveis

Descrição de produto

4 núcleo 6 núcleo 12 núcleo Figura 8 Fibra Óptica Cable com fio de aço Mini Figura 8 Cable Gyxtc8y Gyxtc8a

Descrição do produto

Figura 8 Cabo de fibra óptica
  • Autossustentável:Figura 8 O cabo de fibra óptica é concebido para ser autoportante, eliminando a necessidade de hardware ou estruturas adicionais.
  • Fios de aço enrolados:O cabo é reforçado com arame de aço, proporcionando alta resistência e suporte para instalações aéreas.
  • Vestuário UV PE:O cabo é revestido com material UV PE, que proporciona uma excelente proteção contra condições climáticas adversas e radiação UV.
  • Cintas de alumínio/cintas de aço blindadas:O cabo é blindado com fita de alumínio ou fita de aço, proporcionando proteção adicional contra roedores, umidade e outros fatores externos.

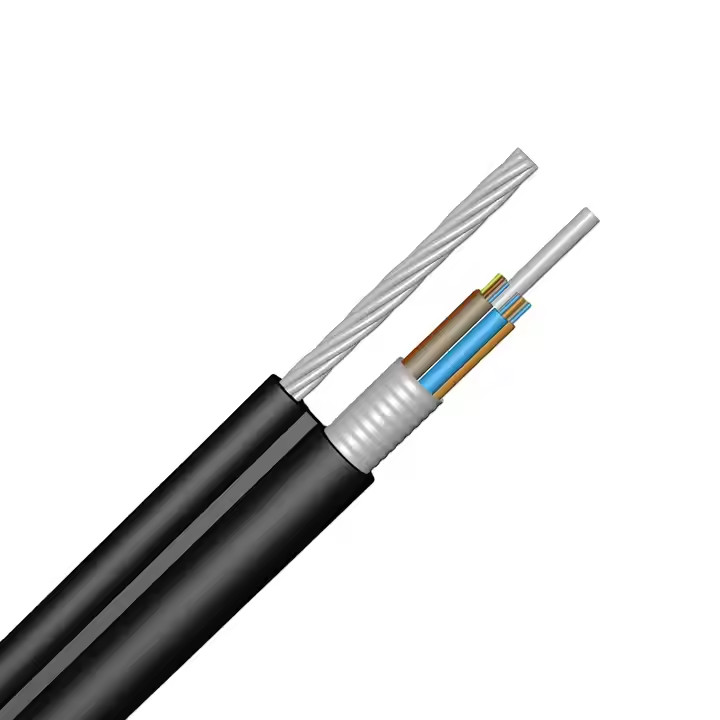

Figura 8 Cabo de fibra óptica com fita de alumínio / fita de aço Design blindado e auto-sustentável para condições climáticas adversas 0

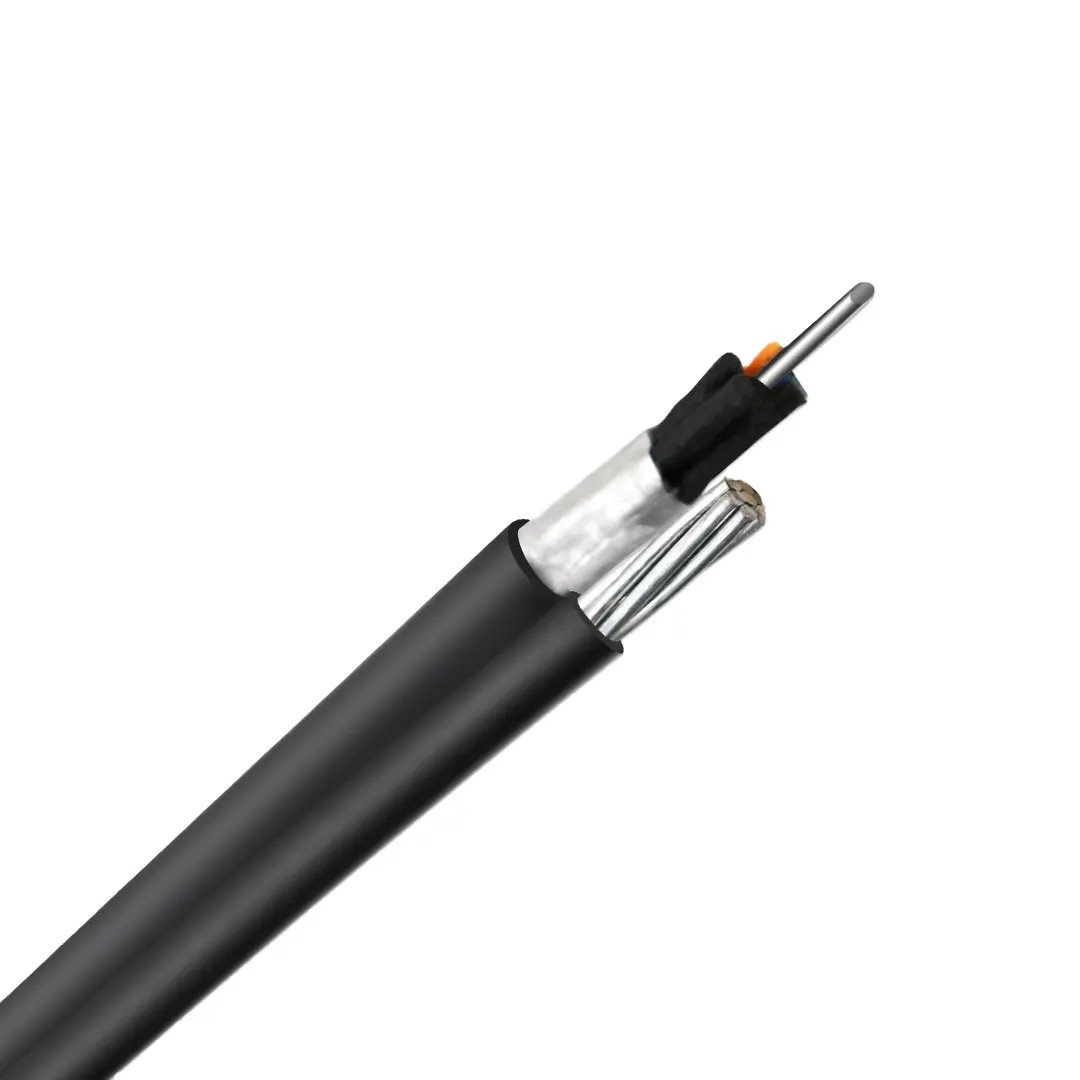

Figura 8 Cabo de fibra óptica com fita de alumínio / fita de aço Design blindado e auto-sustentável para condições climáticas adversas 1
Figura 8 Cabo de fibra óptica com fita de alumínio / fita de aço Design blindado e auto-sustentável para condições climáticas adversas 2

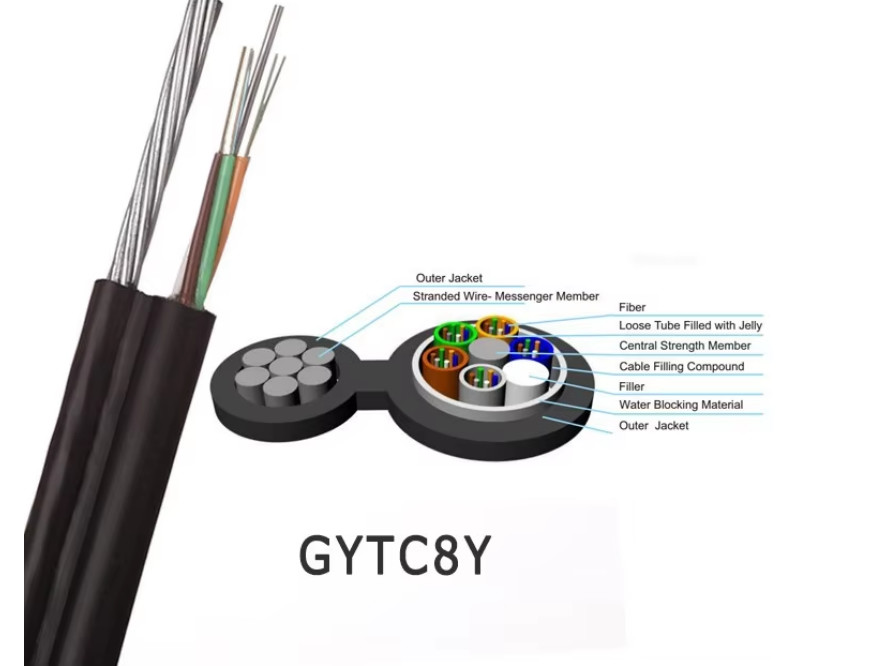

Estrutura e parâmetro do cabo
Fibras
Número
Fios de aço galvanizados
Diâmetro
Descalço
tubo
Espessura da bainha
(nominal*)
Conectar
dimensão
Dimensão do cabo
O que é?
(nominal**)
Peso
(aprox.)
mm
mm
mm
mm
mm
kg/km
6
1.6
2.5
1.5
1.5*1.5
6.8*11.5
70
12
1.6
3
1.5
1.5*1.5
7.4 x 12.0
77



* A espessura nominal da bainha pode ter uma tolerância de ± 0,2 mm.
** A dimensão nominal do cabo pode ter uma tolerância de ± 0,5 mm.



 Figura 8 Cabo de fibra óptica com fita de alumínio / fita de aço Design blindado e auto-sustentável para condições climáticas adversas 3



Desempenho da fibra óptica
O desempenho da fibra óptica com cabos (ITU-T Rec. G.652D)

Tipo de cabo
Contagem de fibras
Max.Fibras em tubos
Peso do cabo Kg/Km
Diâmetro do cabo ((mm)
Resistência à tensão a longo/curto prazo N
Resistência à esmagamento a longo/curto prazo N/100MM
GYXTC8S 2~8
2 ~ 8
8
117
8.1*16.9
2000/6000
300/1000
GYXTC8S 10~12
10 ~ 12
12
121
8.3 x 17.0
2000/6000
300/1000
S/N
Ponto
Método de ensaio
Condição de aceitação
1
Resistência à tração IEC 794-1-E1
_Carga: 5,0KN _Longo do cabo sob carga: 50 m
- Tempo de carregamento: 1 minuto.
- Alteração da perda £ 0,1 dB @1550 nm
- Sem ruptura de fibras e sem danos na bainha.
2
Teste de esmagamento
IEC 794-1-E3
- Carga: 1,0KN/100 mm
- Tempo de carga: ≥ 1 min.
- Alteração da perda £ 0,1 dB @1550 nm
- Sem rupturas de fibras e sem danos na bainha.
3
Resistência ao impacto
IEC 794-1-E4
- Pontos de impacto: 3
- Tempos por ponto: 1
- Energia de impacto: 4,5 Nm
- Raio da cabeça do martelo: 12,5 mm
- Alteração da perda £ 0,1 dB @1550 nm
- Sem ruptura de fibras e sem danos na bainha.
4
Dobragem repetida
IEC 794-1-E6
- raio de curvatura: 20 x cabo
- Carga: 150 N
- Taxa de flexão: 3 s/ciclo
- Número de ciclos: 30
- Alteração da perda £ 0,1 dB @1550 nm
- Sem ruptura de fibras e sem danos na bainha.
5
Torção
IEC 794-1-E7
- Comprimento: 1 m
- Carga: 150 N
- Ângulo de torção: ± 90°
- Taxa de torção: 1 min/ciclo
- Número de ciclos: 10
- Alteração da perda £ 0,1 dB @1550 nm
- Sem ruptura de fibras e sem danos na bainha.
6
Teste de penetração de água
IEC 794-1-F5B
- Altura da água: 1 m
- comprimento da amostra: 3 m
- Tempo do teste: 24 horas
- A água não deve ter vazado da extremidade oposta do cabo.
7
Teste de ciclo de temperatura
IEC 794-1-F1
- Passo de temperatura:
+20oC→-40oC→+70oC →+20oC
- Tempo de cada passo: 12 horas
- Número de ciclos: 2
- Alteração da perda £ 0,05 dB/km@1550 nm
- Sem ruptura de fibras e sem danos na bainha.
8
Fluxo composto
IEC 794-1-E14
- comprimento da amostra: 30 cm
- Temperatura: 70 °C ± 2 °C
- Tempo: 24 horas
- Não há fluxo composto.
Número do modelo
GYTC8Y
Estrutura
Unidade
Parâmetro
Contagem de fibras
Fibras
4 ~ 30
32 ~ 60
62 ~ 72
74~84
86~96
Elementos
- Não.
5
6
7
8
Diâmetro do tubo solto
mm
1.75
2.05
2.05
2.1
2.1
Cores por tubo (no máximo)
- Não.
6
12
12
Membro central de resistência/envase de PE (se necessário)
mm
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
Diâmetro do cabo (Nom.)
mm
9.1
9.9
10.5
11.2
11.8
Peso (aprox.)
Kg/km
133
152
175
180
190

Parâmetros técnicos:

Nome do produto
GYTC8A/GYTC8Y
Tipo de fibra
G652D/ G657A
Cor de fibras
Amarelo/Aqua/Vermelho-Rosa/Negro/Branco ou Personalizado
Aplicação
Rede de comunicação, antena, enterrado direto, ducto, ect.
MOQ
1000 metros
Tempo de execução
Dentro de 15 dias ou negociação
Pagamento
Paypal / TT / DP ou negociação
Transportes marítimos
Transporte expresso/carga marítima/carga aérea/transporte terrestre

* comprimento padrão:1000m;outras comprimentos disponíveis
*O que precede é apenas uma sugestão para o carregamento de contentores, por favor consulte o nosso departamento de vendas para a quantidade específica

Embalagem e transporte:

Embalagem e transporte

Figura 8 Cabo de fibra óptica com fita de alumínio / fita de aço Design blindado e auto-sustentável para condições climáticas adversas 4

Figura 8 Cabo de fibra óptica com fita de alumínio / fita de aço Design blindado e auto-sustentável para condições climáticas adversas 5



Figura 8 Cabo de fibra óptica com fita de alumínio / fita de aço Design blindado e auto-sustentável para condições climáticas adversas 6
Bem-vindo à sua consulta! Bem-vindo a visitar a nossa fábrica!
Por favor, use o seumãos sortudaspara escanear o código e adicionar-me no WhatsApp.
Figura 8 Cabo de fibra óptica com fita de alumínio / fita de aço Design blindado e auto-sustentável para condições climáticas adversas 7
