Descrição de produto
Descrição do produto

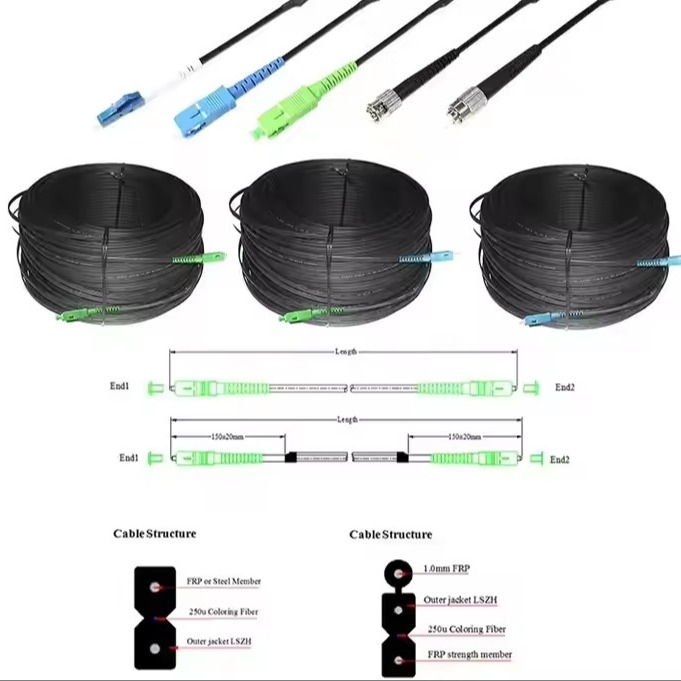

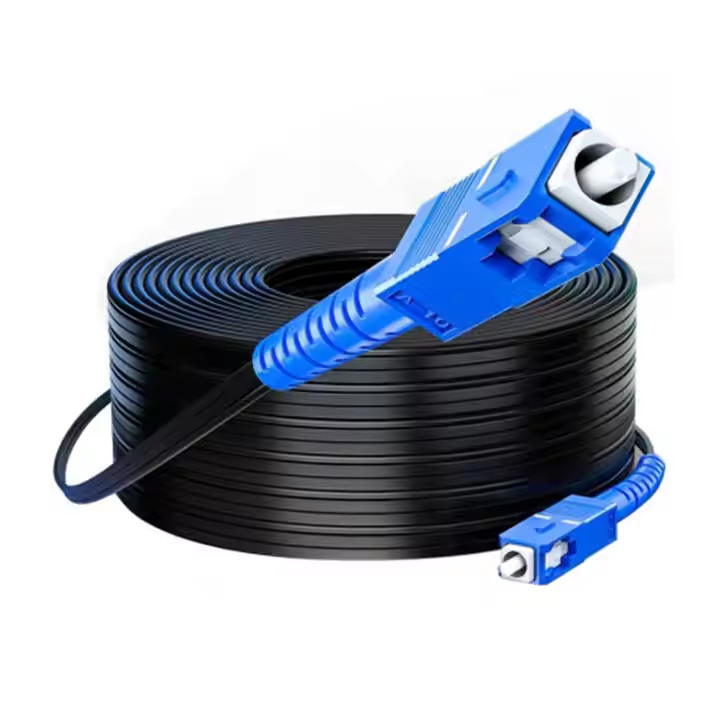

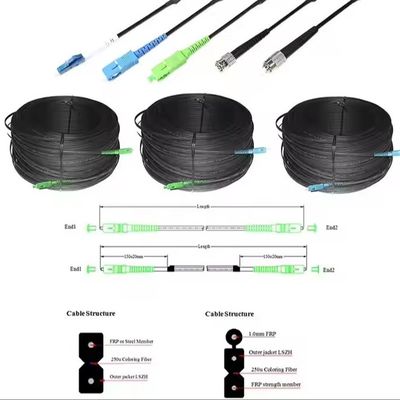

Este cabo de ligação de fibra óptica SC/APC a SC/UPC foi concebido para conexões fiáveis e de alto desempenho em redes de telecomunicações e de dados.9/125μm de fibras simples de modo únicocom umEstrutura tamponada de 900 μm, garantindo durabilidade e transmissão estável.
Cada cordão éFabrica terminada, UPC polido, e 100% testadoOs resultados dos ensaios são registados e rastreáveis com um número único de controlo de qualidade, garantindo a fiabilidade a longo prazo.Normas TIA/EIA-568-B.3eRequisitos do Telcordia GR-326-CORE Edição 3, assegurando uma excelente geometria da face final e um desempenho óptico superior.
O3.0mm casaco LSZHO sistema de transmissão de dados é um sistema de transmissão de dados que oferece retardador de chama e baixa emissão de fumaça, tornando-o seguro para uso em ambientes internos, incluindo centros de dados, salas FTTH, FTTX, LAN e telecomunicações.1 m, 2 m e 3 m de comprimento, este cordão fornece opções de instalação flexíveis para diferentes necessidades de rede.
Características principais:
-
Tipo de conector: SC/APC para SC/UPC
-
Tipo de fibra: 9/125μm Simplex de modo único
-
Material da jaqueta: LSZH, 3,0 mm de diâmetro exterior
-
Fabrica polida e terminada para desempenho estável
-
Compatibilidade total com as normas TIA/EIA e Telcordia
-
100% testado para perda de inserção e perda de retorno com registos de controlo da qualidade rastreáveis
-
Opções de comprimento: 1m, 2m, 3m
-
Ideal para aplicações FTTH, FTTX, data centers, LAN, CATV e telecomunicações

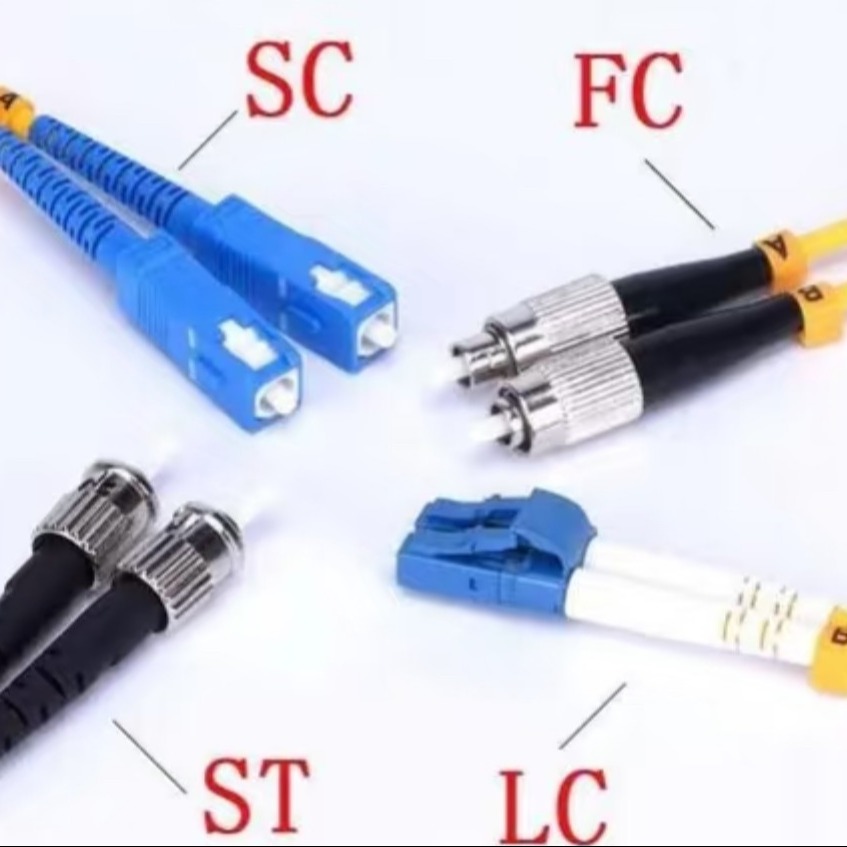

Tipo de conector
Características
Baixa perda de inserção
Perda de rendimento elevada
Boa repetibilidade
Um bom intercâmbio
Excelente adaptabilidade ao ambiente
Características ópticas
|
Parâmetro
|
PC
|
UPC
|
APC
|
Multimodo
|
|
Perda de inserção
|
≤ 0,3 dB
|
≤0.3 dB
|
≤0.3 dB
|
≤0.3 dB
|
|
Perda de retorno
|
≥40 dB
|
≥50 dB
|
≥60 dB
|
≥ 35 dB
|
|
Intercâmbio
|
≤0.2 dB
|
|
Repetitividade
|
≤0.2 dB
|
|
Vida útil
|
>Mil vezes.
|
|
Resistência à tração
|
> 10 kg
|
|
Intervalo de temperatura
|
- 40°C a + 85°C
|
Dados técnicos
|
Tipo
|
Padrão, Mestre.
|
|
Estilo
|
LC,SC,ST,FC.MUDIN,MPO,SC/APC,
FC/APC,LC/APC.MU/APC
|
|
Fibras
|
Modo único/múltimodo
50/125,62.5/125 ((Multi modo) OM2&OM1
50/125,10G ((Multi) modo) OM3
|
|
Cabos
|
Simplex, Duplex.
Diâmetro exterior:3.0 mm, 20 mm,0.9mm
PVC ou LSZH
|
|
Poluição Manieras
|
UPC,SPC,APC ((8°&6°)
|
|
Inserção Perda
|
≤ 0,1 dB (Para Solteiro Modo Mestre)
≤ 0,25 dB (Para Solteiro Modo Padrão)
≤ 0,25 dB (para multimodo)
Testado por JDSRM3750
|
|
Retorno Perda
(Single) modo)
|
UPC ≥ 50 dB
SPC ≥ 55 dB
APC≥60dB (normalmente 65dB)
Testado pelo JDSRM3750
|
|
Repito. capacidade
|
≤0.1 dB
|
|
Funcionamento temperatura
|
- 400 C° para 850 C°
|
|
Geometria Requisito
(Single) modo)
|
Ferrule Figura final Radius
7mm≤R≤12mm (Para APC)
10 mm≤R≤25 mm (Para Padrão)
Apex Deslocamento ≤ 30 μm (Para Mestre)
Apex Deslocamento ≤ 50 μm (Para Padrão)
Sob corte de 50 nm SU≤50nm
Testado por DORCZX-1
|
Aplicação
Salas de comunicação
FTTH (Fibra para o Lar)
LAN (Local Area Network)
FOS ((sensor de fibra óptica)
Sistema de comunicação por fibra óptica
Equipamento de ligação e transmissão de fibras ópticas
Produtos recomendados
Embalagem e entrega
Embalagem: 100/pcs em uma caixa de cartão ou OEM.
Envio:por via marítima,por via aérea,por via expressa:DHL/UPS/Fedex/EMS/TNT etc.
Entrega: 3-5 dias após o pagamento, de acordo com a quantidade da encomenda.
Imagens da fábrica
Fragmentos de fibra óptica
P1: Qual a diferença entre os conectores SC/APC e SC/UPC?
A1: os conectores SC/APC usam uma face final em ângulo de 8° para reduzir o reflexo de volta, enquanto os conectores SC/UPC têm uma superfície plana com contato ultra-polido.e redes de alta precisão, enquanto a UPC é frequentemente utilizada em aplicações de dados e telecomunicações.
P2: Este cordão é monomodo ou multimodo?
A2: Este é umCordão de parâmetros de fibra óptica de modo único (SM), utilizando fibra simplex de 9/125 μm para transmissão de longa distância e alta velocidade.
Q3: Que comprimentos estão disponíveis?
A3: Os comprimentos normalizados incluem:1m, 2m e 3m, mas podemos personalizar outros comprimentos a pedido.
Q4: Que material é utilizado para a jaqueta?
A4: O cabo utiliza um3.0mm LSZH (Low Smoke Zero Halogen) casaco, que é ignífugo e mais seguro para instalações interiores.
P5: Estes cabos de adesivo são testados antes do envio?
R5: Sim, cada cordão de adesivo é100% testado na fábricapara perdas de inserção e de retorno, com dados de ensaio rastreáveis.
P6: Que normas cumpre o produto?
A6: O cordão do adesivo encontraTIA/EIA-568-B.3eTelcordia GR-326-CORE Edição 3As normas, assegurando uma qualidade constante e um desempenho fiável.
P7: Onde pode ser usado este cordão de adesivo?
A7: É ideal paraFTTH, FTTX, LAN, CATV, centros de dados e redes de telecomunicações.
P8: Posso encomendar conectores ou comprimentos personalizados?
A: Sim, os tipos de conectores personalizados (LC, FC, ST, etc.) e os comprimentos dos cabos estão disponíveis mediante pedido.
