Análise do produto do cabo de fibra óptica OPGW

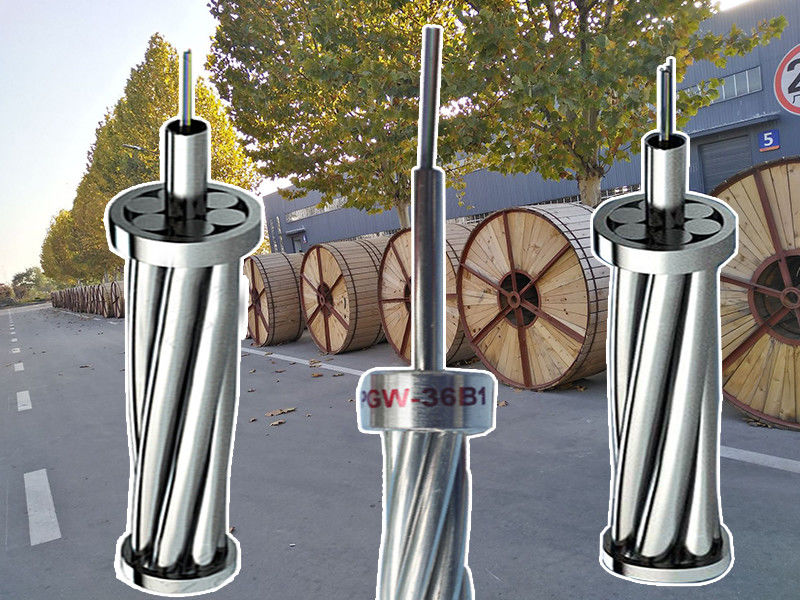

Cabo OPGW (Optical Power Ground Wire)CombinatóriosFibras ópticascom oCadeia de aterragemde linhas de transmissão de alta tensão, permitindoligação eléctrica simultânea à terra e comunicação ópticadentro de um único cabo.Projeto de dupla funçãoA utilização de um sistema de transmissão de energia elétrica permite melhorar a fiabilidade do sistema, simplificar a infra-estrutura e reduzir os custos de construção.Estrutura reforçada por metal, os cabos OPGW são fortes, duráveis e resistentes a condições ambientais adversas.
Principais características e vantagens
-
Proteção avançada:Tubos de aço inoxidável preenchidos comcompostos que bloqueiam a águaProteger as fibras ópticas da umidade e dos danos físicos.
-
Alta resistência e design compacto:Ofertas excelentesresistência à traçãoe compacidade estrutural, adequado paraInstalações ao ar livre de longa duraçãoe ambientes extremos.
-
Interferências eletromagnéticas mínimas:Reduz a interferência entre os sinais de comunicação e as correntes de curto-circuito nos sistemas de energia.
-
Instalação fácil:Compatível com as especificações padrão do fio de terra, ideal paranovos projectos de construção e de substituição.
Aplicações e benefícios
Os cabos OPGW são essenciais pararede inteligente e infra-estruturas modernas de serviços públicos, proporcionando umarede de comunicação integrada em linhas de transmissão de energiaPermitem:
-
Monitorização em tempo realedetecção de falhas
-
Transmissão de dados de longa distância de alta velocidade
-
Melhoria da eficiência da redeeTempo de inatividade reduzido
Com excelente resistência arelâmpagos, cargas de vento e variações de temperatura, os cabos OPGW são uma solução preferida para empresas de serviços públicos que procurammodernizar as redes de forma eficienteMinimizando a interrupção e o custo da instalação.
Aplicação e estrutura do cabo de fibra óptica OPGW
Aplicações:
Cabos OPGW (optical power ground wire)são utilizados principalmente paraComunicação de linhas elétricas, integrado comProteção de relé, sistemas de controlo automático, e instalado ao ladolinhas de transmissão de alta tensãoSão ideais paraProjetos de novas linhas aéreas de energia, incluindoTransmissão de ultra-alta tensão (UHV), desde que amboscapacidade de comunicaçãoeProteção contra raiosatravés da condução segura de correntes de curto-circuito.
Estrutura:

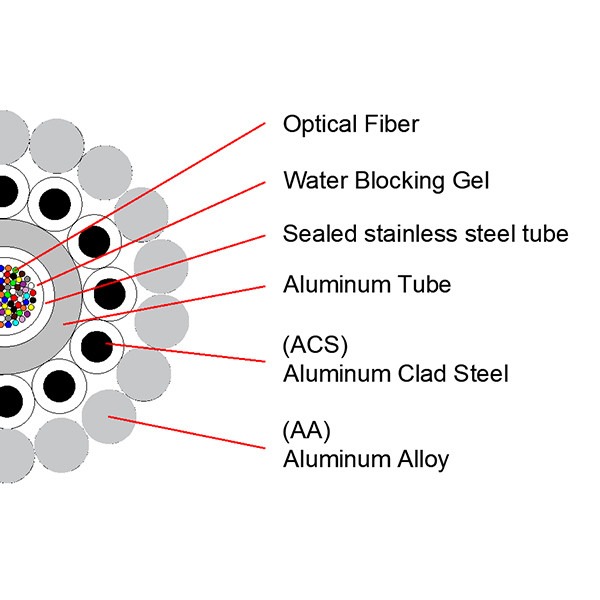

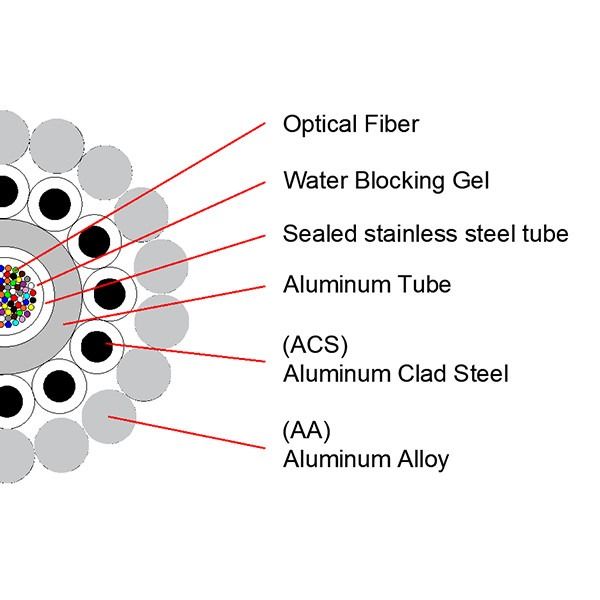

Ofio óptico de fixação à terraé feito deduas ou três camadas de fios de aço revestido de alumínio (ACS), ou uma combinação de ACS efios de liga de alumínio, oferecendoresistência mecânica, durabilidade e desempenho elétricoO projecto-padrão apresenta umTubos centrais de aço inoxidável que abrigam as fibras ópticas, revestido com alumínio para proteção adicional.
Especificações técnicas:
-
Tipos de fibras:G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Número de núcleos de fibra:Até96 núcleos
-
Intervalo de tensão:Adequado para linhas de energia elétricaaté 110 kV e abaixo
-
Características do projeto:Tubos centrais de aço inoxidável, revestimento de alumínio, resistência à tração elevada, resistência à água, corrosão e UV
Benefícios:
-
CombinaçõesTransmissão de potência de alta tensãocomComunicação ópticanum único cabo
-
AsseguraTransmissão de dados de longa distância fiávelpara aplicações de telecomunicações e redes inteligentes
-
ForneceProteção mecânica, resistência a raios e durabilidadePara ambientes externos e de alto stress
Parâmetro
OPGW com tubo de alumínio PBT
| Especificações |
Contagem de fibras |
Diâmetro ((mm) |
Peso (kg/km) |
RTS(KN) |
Curto-circuito (KA2s) |
| |
|
|
|
|
|
| OPGW-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
OPGW Desenhos típicos de tubos de aço inoxidável enrolados
Projeto típico para camada dupla:
| Especificações |
Contagem de fibras |
Diâmetro ((mm) |
Peso (kg/km) |
RTS(KN) |
Curto-circuito (KA2s) |
| OPGW-89[55]4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Projeto típico para três camadas:
| Especificações |
Contagem de fibras |
Diâmetro ((mm) |
Peso (kg/km) |
RTS(KN) |
Curto-circuito (KA2s) |
| OPGW-232[343.0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
OPGW Desenhos típicos de tubos de aço inoxidável revestidos com AL central
Projeto típico para uma única camada
| Especificações |
Contagem de fibras |
Diâmetro ((mm) |
Peso (kg/km) |
RTS(KN) |
Curto-circuito (KA2s) |
| OPGW-80 ((82).3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80 ((84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Projeto típico para camada dupla
| Especificações |
Contagem de fibras |
Diâmetro ((mm) |
Peso (kg/km) |
RTS(KN) |
Curto-circuito (KA2s) |
| OPGW-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
OPGW Desenhos típicos do tubo central de aço inoxidável
Projeto típico para uma única camada:
| Especificações |
Contagem de fibras |
Diâmetro em mm |
Peso (kg/km) |
RTS (KN) |
Curto-circuito (KA2s) |
| OPGW-32 (((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-420;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-425;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54 ((55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61 (((73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61 ((55).1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68 ((80).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 (((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76 ((54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Projeto típico para camada dupla:
| Especificações |
Contagem de fibras |
Diâmetro em mm |
Peso (kg/km) |
RTS (KN) |
Curto-circuito (KA2s) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127 (((77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 (((138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183 (((118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
