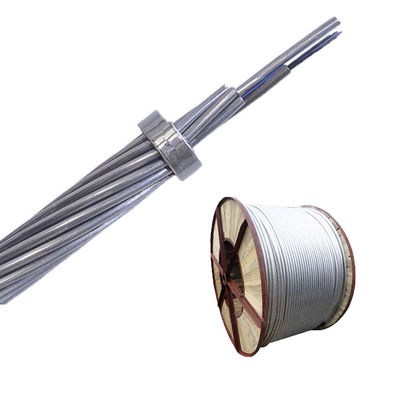

Transmissão de energia aérea de modo único por cabo de fibra óptica 24 48 núcleo

5 km
MOQ
1680USD / km
preço
Transmissão de energia aérea de modo único por cabo de fibra óptica 24 48 núcleo
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Diâmetro do cabo: 12,4mm
Apoiando seção transversal: 86,4mm
seção de como fio: 68,8 mm
seção do tubo AL: 17,6mm
Tipo de fibra: Modo único G652D/G657A1
Contagem de fibras: 24 48 96 Núcleo
Instalação: Sistema de energia
Marca de fibra: Corning/YOFC/Fujikura ou personalizado
Destacar:

Cabo de fibra óptica OPGW de 48 núcleos

,

Cabo de alimentação aérea de modo único

,

Cabo Óptico OPGW 24 Fibras
Informação básica
Lugar de origem: GuangdongChina
Marca: JQ/OEM/Customize
Certificação: ISO9001/CE/ROHS/FCC
Número do modelo: OPGW-24B1-86 (87,6; 55,8)
Condições de Pagamento e Envio
Detalhes da embalagem: 1/2/3/4/5 km em um tambor de madeira
Tempo de entrega: 15 dias
Termos de pagamento: L/C, T/T, Western Union, Alipay
Habilidade da fonte: 50 km por dia
Descrição de produto

Cabo OPGW (Optical Power Ground Wire) para Comunicação em Linhas de Transmissão Aéreas



Introdução do Produto
O cabo OPGW (Optical Power Ground Wire) integra a comunicação por fibra óptica com a função de aterramento das linhas de transmissão de energia aéreas. Instalado no topo das torres de energia, ele atua tanto como um cabo de aterramento quanto como um meio de comunicação por fibra óptica. Com uma estrutura de tubo de aço inoxidável e fios de aço revestidos de alumínio, o OPGW oferece alta resistência mecânica, proteção confiável da fibra e transmissão de dados estável para redes de energia modernas.



Principais Características

  • Design de dupla função para aterramento e comunicação por fibra
  • Tubo de aço inoxidável com composto bloqueador de água para proteção da fibra
  • Alta resistência à tração para instalações aéreas de longo vão
  • Resistente a raios, corrosão e intempéries
  • Suporta múltiplos tipos de fibra e até 96 núcleos

Aplicações

  • Linhas de transmissão aéreas de alta tensão
  • Sistemas de comunicação de rede elétrica
  • Redes de proteção de relé e automação de energia
  • Projetos de infraestrutura de smart grid e energia
  • Sistemas de comunicação de linha de energia de longa distância

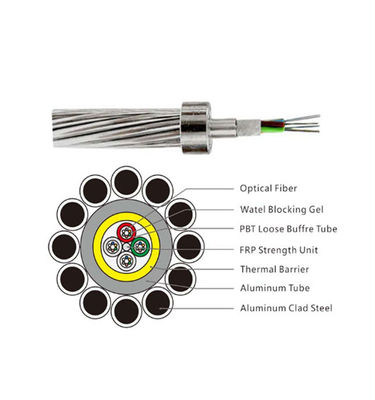

OPGW com Tubo de Alumínio PBT

Especificação Contagem de Fibras Diâmetro (mm) Peso (kg/km) RTS (KN) Curto-circuito (KA2s)

OPGW-113(87.9;176.9) 48 14.8 600 87.9 176.9
OPGW-70(81; 41) 24 12 500 81 41
OPGW-66(79;36) 36 11.8 484 79 36
OPGW-77(72;36) 36 12.7 503 72 67



OPGW Projetos Típicos de Tubo de Aço Inoxidável Encalhado

Projeto típico para Camada Dupla:

Especificação Contagem de Fibras Diâmetro (mm) Peso (kg/km) RTS (KN) Curto-circuito (KA2s)
OPGW-89[55.4;62.9] 24 12.6 381 55.4 62.9
OPGW-110[90.0;86.9] 24 14 600 90 86.9
OPGW-104[64.6;85.6] 28 13.6 441 64.6 85.6
OPGW-127[79.0;129.5] 36 15 537 79 129.5
OPGW-137[85.0;148.5] 36 15.6 575 85 148.5
OPGW-145[98.6;162.3] 48 16 719 98.6 162.3

Projeto típico para Três Camadas:

Especificação Contagem de Fibras Diâmetro (mm) Peso (kg/km) RTS (KN) Curto-circuito (KA2s)
OPGW-232[343.0;191.4] 28 20.15 1696 343 191.4
OPGW-254[116.5;554.6] 36 21 889 116.5 554.6
OPGW-347[366.9;687.7] 48 24.7 2157 366.9 687.7
OPGW-282[358.7;372.1] 96 22.5 1938 358.7 372.1



OPGW Projetos Típicos de Tubo Central de Aço Inoxidável Coberto com Al

Projeto Típico para Camada Única

Especificação Contagem de Fibras Diâmetro (mm) Peso (kg/km) RTS (KN) Curto-circuito (KA2s)
OPGW-80(82.3;46.8) 24 11.9 504 82.3 46.8
OPGW-70(54.0;8.4) 24 11 432 70.1 33.9
OPGW-80(84.6;46.7) 48 12.1 514 84.6 46.7

Projeto Típico para Camada Dupla

Especificação Contagem de Fibras Diâmetro (mm) Peso (kg/km) RTS (KN) Curto-circuito (KA2s)
OPGW-143(87.9;176.9) 36 15.9 617 87.9 176.9



OPGW Projetos Típicos de Tubo Solto Central de Aço Inoxidável

Projeto típico para Camada Única:

Especificação Contagem de Fibras Diâmetro (mm) Peso (kg/km) RTS (KN) Curto-circuito (KA2s)
OPGW-32(40.6;4.7) 12 7.8 243 40.6 4.7
OPGW-42(54.0;8.4) 24 9 313 54 8.4
OPGW-42(43.5;10.6) 24 9 284 43.5 10.6
OPGW-54(55.9;17.5) 36 10.2 394 67.8 13.9
OPGW-61(73.7;175) 48 10.8 438 73.7 17.5
OPGW-61(55.1;24.5) 48 10.8 358 55.1 24.5
OPGW-68(80.8;21.7) 54 11.4 485 80.8 21.7
OPGW-75(54.5;41.7) 60 12 459 63 36.3
OPGW-76(54.5;41.7) 60 12 385 54.5 41.7

Projeto típico para Camada Dupla:

Especificação Contagem de Fibras Diâmetro (mm) Peso (kg/km) RTS (KN) Curto-circuito (KA2s)
OPGW-96(121.7;42.2) 12 13 671 121.7 42.2
OPGW-127(141.0;87.9) 24 15 825 141 87.9
OPGW-127(77.8;128.0) 24 15 547 77.8 128
OPGW-145(121.0;132.2) 28 16 857 121 132.2
OPGW-163(138.2;183.6) 36 17 910 138.2 186.3
OPGW-163(99.9;213.7) 36 17 694 99.9 213.7
OPGW-183(109.7;268.7) 48 18 775 109.7 268.7
OPGW-183(118.4;261.6) 48 18 895 118.4 261.6

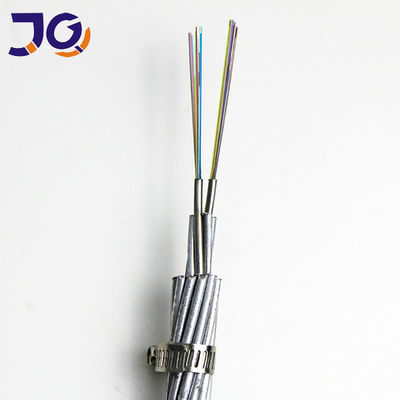

Transmissão de energia aérea de modo único por cabo de fibra óptica 24 48 núcleo 0

Transmissão de energia aérea de modo único por cabo de fibra óptica 24 48 núcleo 1



FAQ – Cabo OPGW (Optical Power Ground Wire)



P1: Para que serve o cabo OPGW?
A: O OPGW é utilizado em linhas de transmissão de energia aéreas para fornecer proteção de aterramento e comunicação por fibra óptica.



P2: Quantas fibras o cabo OPGW pode suportar?
A: Ele pode suportar até 96 núcleos de fibra, dependendo do projeto e dos requisitos do projeto.



P3: Quais tipos de fibra estão disponíveis?
A: Opções comuns incluem fibras G652D, G655, G657, OM3 e OM4.



P4: O OPGW é adequado para ambientes de alta tensão?
A: Sim, ele é projetado para linhas de energia aéreas e pode operar em sistemas de transmissão de alta tensão.



P5: O OPGW fornece proteção contra raios?
A: Sim, ele funciona como um cabo de aterramento que ajuda a proteger as linhas de energia contra raios e falhas elétricas.
