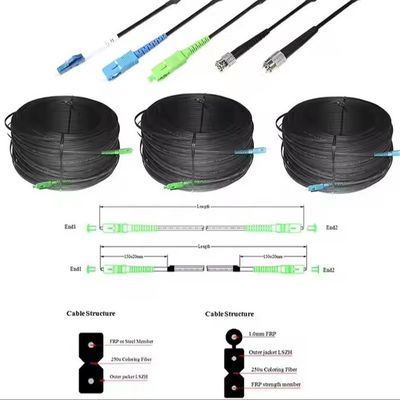

Descrição do produto

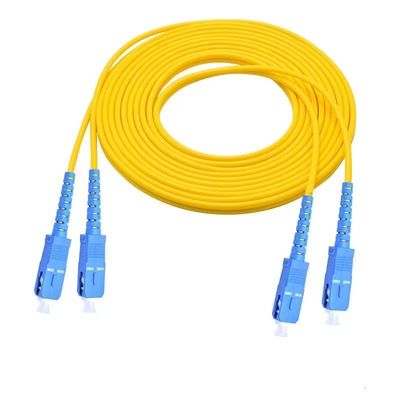

SC/APC para SC/UPC cabo de fibra para conexões confiáveis de telecomunicações/dados de alta velocidade.
Fabricado em fábrica, polido UPC, 100% testado (inserção/perda de retorno) com QC rastreável.
3.0mm LSZH jacket: retardador de chama, baixo fumo para segurança interior. comprimentos: 1m/2m/3m. ideal para data centers, FTTH/FTTX, LAN, telecomunicações.
Características fundamentais
- Conectores: SC/APC para SC/UPC
- Fibra: 9/125μm SM Simplex
- Colete: LSZH, 3,0 mm
- Polido/testado em fábrica
- Compatível com a TIA/EIA e com a Telcordia
- 100% testado com registos de controlo da qualidade
- Comprimentos: 1m/2m/3m
- Para FTTH/FTTX, centros de dados, LAN, CATV, telecomunicações
Características ópticas
|
Parâmetro
|
PC
|
UPC
|
APC
|
Multimodo
|
|
Perda de inserção
|
≤ 0,3 dB
|
≤0.3 dB
|
≤0.3 dB
|
≤0.3 dB
|
|
Perda de retorno
|
≥40 dB
|
≥50 dB
|
≥60 dB
|
≥ 35 dB
|
|
Intercâmbio
|
≤0.2 dB
|
|
Repetitividade
|
≤0.2 dB
|
|
Vida útil
|
>Mil vezes.
|
|
Resistência à tração
|
> 10 kg
|
|
Intervalo de temperatura
|
- 40°C a + 85°C
|
Dados técnicos
|
Tipo
|
Padrão, Mestre.
|
|
Estilo
|
LC,SC,ST,FC.MU,DIN,MPO,SC/APC,
FC/APC,LC/APC.MU/APC
|
|
Fibras
|
Modo único/múltimodo
50/125,62.5/125 ((Multi modo) OM2&OM1
50/125,10G ((Multi) modo) OM3
|
|
Cabos
|
Simplex, Duplex.
Diâmetro exterior:3.0 mm, 20 mm,0.9mm
PVC ou LSZH
|
|
Poluição Manieras
|
UPC,SPC,APC ((8°&6°)
|
|
Inserção Perda
|
≤ 0,1 dB (Para Solteiro Modo Mestre)
≤ 0,25 dB (Para Solteiro Modo Padrão)
≤ 0,25 dB (para multimodo)
Testado por JDSRM3750
|
|
Retorno Perda
(Single) modo)
|
UPC ≥ 50 dB
SPC ≥ 55 dB
APC≥60dB (normalmente 65dB)
Testado pelo JDSRM3750
|
|
Repito. capacidade
|
≤0.1 dB
|
|
Funcionamento temperatura
|
- 400 C° para 850 C°
|
|
Geometria Requisito
(Single) modo)
|
Ferrule Figura final Radius
7mm≤R≤12mm (Para APC)
10 mm≤R≤25 mm (Para Padrão)
Apex Deslocamento ≤ 30 μm (Para Mestre)
Apex Deslocamento ≤ 50 μm (Para Padrão)
Sob corte de 50 nm SU≤50nm
Testado por DORCZX-1
|

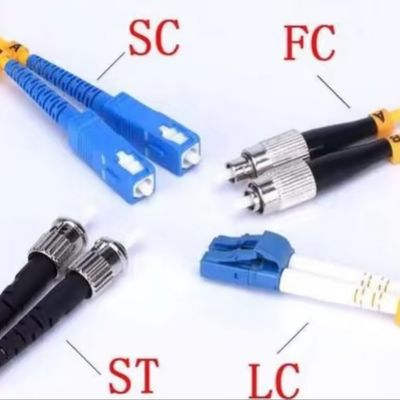

Tipo de conector
Características
Baixa perda de inserção
Perda de rendimento elevada
Boa repetibilidade
Um bom intercâmbio
Excelente adaptabilidade ao ambiente
Aplicação
Salas de comunicação
FTTH (Fibra para o Lar)
LAN (Local Area Network)
FOS ((sensor de fibra óptica)
Sistema de comunicação por fibra óptica
Equipamento de ligação e transmissão de fibras ópticas
Produtos recomendados
Embalagem e entrega
Embalagem: 100/pcs em uma caixa de cartão ou OEM.
Envio:por via marítima,por via aérea,por via expressa:DHL/UPS/Fedex/EMS/TNT etc.
Entrega: 3-5 dias após o pagamento, de acordo com a quantidade da encomenda.
Imagens da fábrica
Fragmentos de fibra óptica
Q1: Diferença entre os conectores SC/APC e SC/UPC? A1:O SC/APC possui uma face final com ângulo de 8° para minimizar o reflexo de volta; o SC/UPC tem uma superfície plana e ultra-polida.
P2: Uni-modo ou multimodo? A2:"Fibra" de fibra simples de 9/125 μm para uso em longas distâncias/alta velocidade.
P3: Comprimentos disponíveis? A3:1m, 2m, 3m padrão; comprimentos personalizados a pedido.
P4: Material da jaqueta? A4:3.0 mm LSZH (retardante de chama, com baixo teor de fumo/zero halogênio) para utilização segura em ambientes fechados.
P5: Testado antes do envio? A5:Sim, 100% testado na fábrica para perda de inserção/retorno com dados rastreáveis.
P6: Normas de conformidade? A6:TIA/EIA-568-B.3 e Telcordia GR-326-CORE Edição 3 para qualidade/desempenho.
P7: Aplicações de utilização? A7:FTTH, FTTX, LAN, CATV, centros de dados, telecomunicações.
P8: Opções personalizadas? A8:Sim, estão disponíveis conectores e comprimentos personalizados (LC/FC/ST, etc.).
