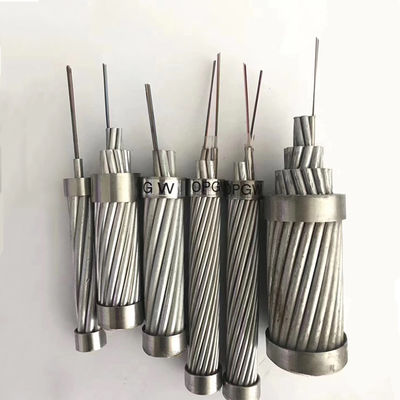

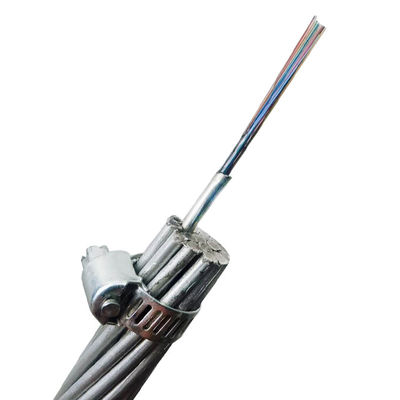

O fio à terra aéreo composto de fibra ótica (OPGW) é um fio em cima à terra que contém a fibra ótica. Tem funções múltiplas tais como o fio à terra e uma comunicação ótica aéreos. É usado principalmente para linhas de comunicação de 110KV, de 220KV, de 500KV, de 750KV e de sistema de transmissão de alta tensão aéreo novo. Pode igualmente ser usado para substituir as linhas à terra existentes do sistema de transmissão de alta tensão aéreo velho, adiciona a linha de comunicação ótica, transmite a corrente do curto período de tempo e para fornecer a anti proteção de relâmpago. Outras estruturas podem ser personalizadas a pedido.
Características de produto
• Os tubos de aço inoxidável enchidos com o gel hidrofóbica fornecem a proteção e o apoio das fibras óticas
• Bom desempenho elástico
• Carga adicional de pequeno diâmetro, de pouco peso, baixa à torre
• Comprimento adicional da fibra apropriada da unidade ótica easliy a fazer

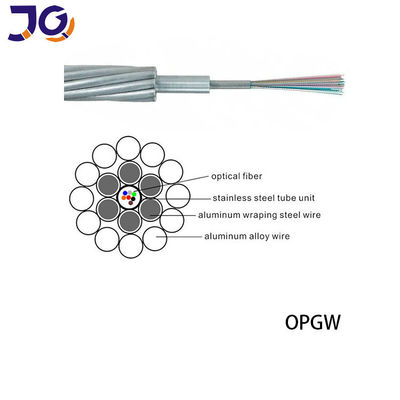

Construções e desempenho
| |
Classificação |
Material |
Valor |
|
Construção
|
Fibra ótica |
G652D/G655 etc. |
2 - 48 |
| Tubo da proteção |
Tubo de aço inoxidável |
1.5 - 6mm |
| Linha encalhada |
COMO wire/AA prendem Al Rod |
1.5 - 6mm |
| Máximo Diâmetro |
18mm |
| Máximo De seção transversal |
200mm2 |
|
Característica
|
De acordo com os padrões como DL/T 832, IEC60794-4-10, IEEE1138 |
| Resistência à tração máxima (RTS) (kN) |
280 |
| Máximo Esmagamento Força (N/100mm) |
2200 |
| Capacidade de Máximo Curto Atual (℃)de 40℃-200 (kA2s) |
100 |
| Raio de curvatura mínimo (dinâmica) |
20D |
| Raio de curvatura mínimo (estática) |
15D |
| Desempenho do ambiente |
A instalação (℃) |
-10 a +50 |
| Transporte e operação (℃) |
-40 a +65 |
Características de fibra ótica
| |
Atenuação |
Largura de banda |
Dispersão do modo da polarização |
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
Fibra individual |
Valor da relação do projeto (M=20, Q=0.01%) |
| G652D |
— |
— |
≤0.35dB/km |
≤0.21dB/km |
— |
— |
≤0.20ps/quilômetro |
≤0.1ps/quilômetro |
| G655 |
— |
— |
— |
≤0.22dB/km |
— |
— |
≤0.20ps/quilômetro |
≤0.1ps/quilômetro |
| 50/125μm |
≤3.0dB/km |
≤1.0dB/km |
— |
— |
≥600MHz.km |
≥1200MHz.km |
— |
— |
| 62.5/125μm |
≤3.5dB/km |
≤1.0dB/km |
— |
— |
≥200MHz.km |
≥600MHz.km |
— |
— |
• Temperatura do transporte/armazenamento: -40℃ a +65℃
Empacotamento e cilindro
• Cilindro de cabo padrão
• Comprimento de carretel padrão: 2/3km/reel, o outro comprimento está igualmente disponível
FAQ
1.Are você empresa ou fabricante tradning?
Nós somos o fabricante com uma experiência de 10 anos, nós somos especializados na pesquisa, no desenvolvimento e na produção
para o cabo de fibra ótica, ect do cabo do cabo pendente e do trajeto. Nossa fábrica está na cidade de Guangzhou, bem-vinda para visitar-nos!
2.About a qualidade?
Nós entrega testamos antes cada fibras quando produção terminada.
Após a confirmação do preço, você pode exigir para que as amostras grátis verifiquem nossa qualidade.
3.Can você para aceitar a ordem pequena?
Sim, a ordem pequena está disponível. Nós apoiamos o projeto novo de nossos clientes, como nós sabemos que o negócio é sempre da ordem pequena.
4.What é seu prazo de entrega?
Geralmente sobre dias de trabalho 3-7days, depende principalmente da quantidade da ordem.
Mas os pls sejam assegurados que nós arranjaremos seus bens o mais cedo possível após seu pagamento.
5.Can você para aceitar o serviço do OEM?
Sim, nós damos boas-vindas ao serviço do OEM. Nós podemos imprimir seu logotipo no produto. Toda a ideia de você está disponível.
